4. 基本操作 QD114-07
18 桥式浸渍助焊剂单元使用说明书
4.2 刮刀和下锡台的卸下 / 安装
4.2.1 卸下方法
1. 请按下机器侧操作面板的 CYCLE 按钮或 STOP 按钮，使机器处于 START 等待状态。
2. 如果浸渍助焊剂单元被安装在了机器上，请将上部滑块拉到最跟前。另外，从机器上卸
下浸渍助焊剂单元后，请将其放置在供料器置放台上。
注意 )在标准型浸渍助焊剂单元的左侧被安装了元件排出搬运轨道或料盘供料器时，则无法
卸下刮刀销、刮刀和下锡台。请从料站托架上卸下元件排出搬运轨道或料盘供料器，或
者，拆下本单元放置在供料器置放台上，然后进行作业。
备注 )在将浸渍助焊剂单元放置到供料器置放台的时候，请使用供料器置放台的右侧的料
站。
注意 )将浸渍助焊剂单元放置到供料器置放台后，请不要拉动上部滑块。（因自重，有可能倾
翻）。
3. 将下锡台滑动到最前方。
4. 在竖起传感器臂的状态下进行固定。

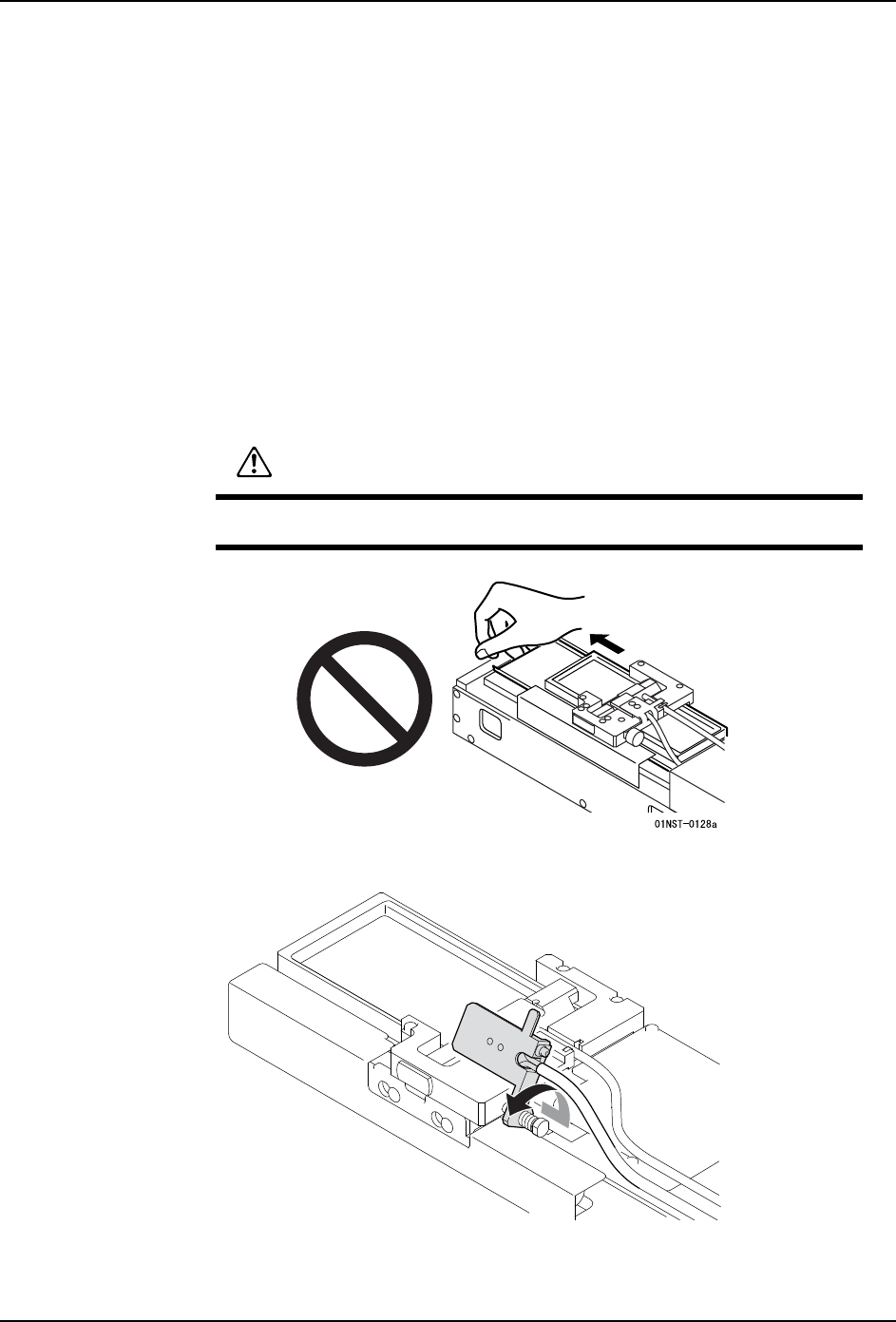

注意
请不要将手指放入下锡台底板与单元主体间的缝隙内，有可能夹伤手指。
01NST-0168a
QD114-07 4. 基本操作
桥式浸渍助焊剂单元使用说明书 19
5. 从刮刀上拔下送液管，用夹子夹住管口。
6. 拔出销子，从桥体上拆下刮刀。
7. 抬起下锡台的前部，与磁铁脱离，将下锡台拉到前方，从底板上拆下。
ࠂߔ
ᷛޚൟ
䫔
ḹԧ
1676F
ࠂߔ
ࡳ㛑ऩܗᇍᑨൟ
䫔
ḹԧ
4. 基本操作 QD114-07
20 桥式浸渍助焊剂单元使用说明书
4.2.2 安装方法
此处，从卸下了下锡台的状态开始说明。
1. 将下锡台插入底板上面，挂在后方的钩子上。用磁铁固定下锡台。
备注 )下锡台没有安装方向。无论哪个方向都可以安装。
注意 )在将下锡台安装到底板上的时候，请注意不要夹入异物。
另外，请确认下锡台被准确安装，挡块被竖立着。
2. 将刮刀安装到桥体上，插入销子进行固定。
备注 )请确认在插入销子时，有 “ 卡塔 ” 的感觉。
1676D
ࠂߔ
ᷛޚൟ
䫔
ḹԧ
ࠂߔ
ࡳ㛑ऩܗᇍᑨൟ
䫔
ḹԧ
