8. 下锡检查功能 QD114-07

56 桥式浸渍助焊剂单元使用说明书

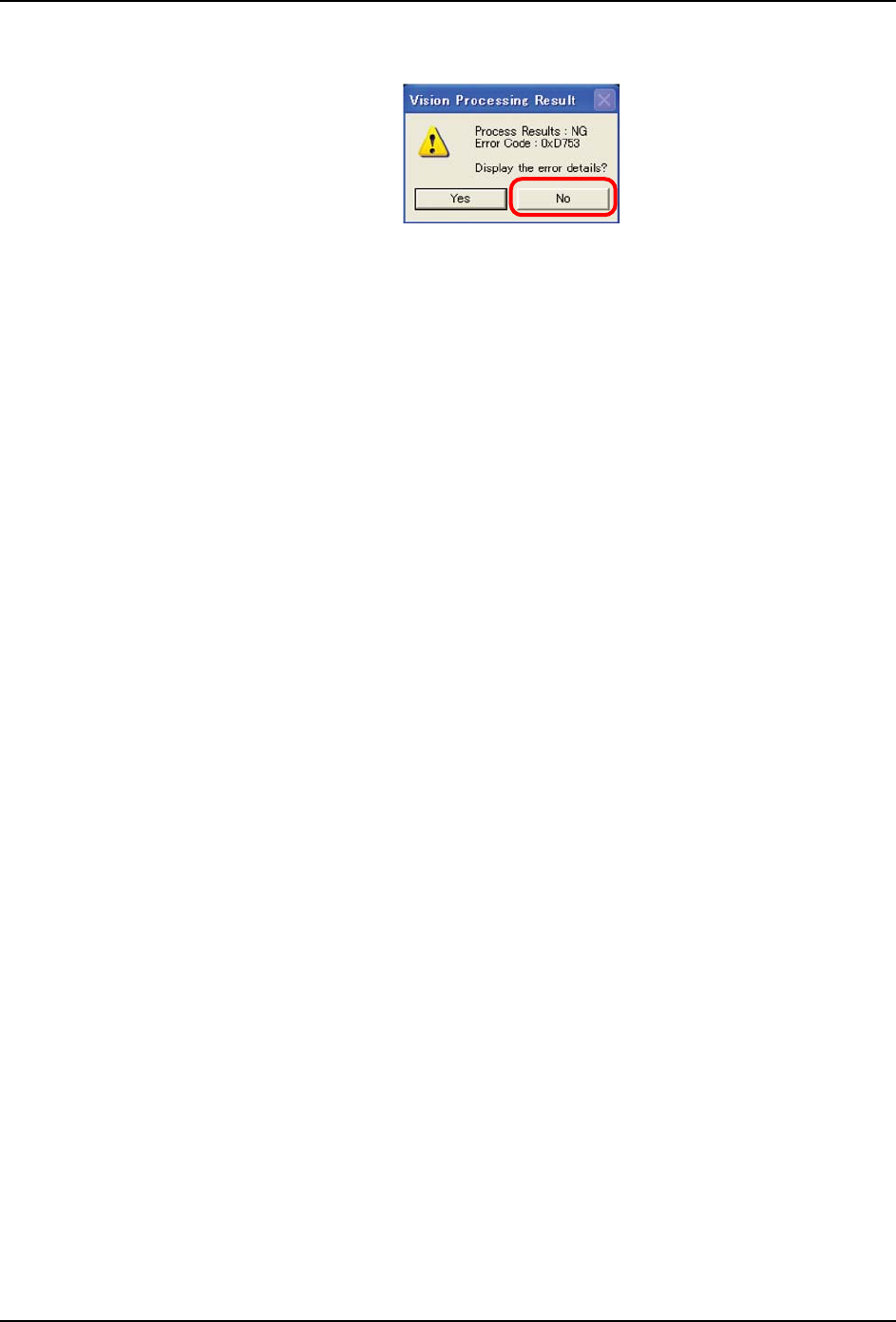

28.请确认影像处理结果为 [Error]。

※ 如果下锡后的影像处理结果为 [OK]，下锡前的影像处理结果为 [ 错误 ]，则完成操作。

29.关闭测试处理画面，返回到 VPDplus 编辑画面。

30.关闭 VPDplus，返回到 MEdit 画面。

01NST-0956E

QD114-07 8. 下锡检查功能

桥式浸渍助焊剂单元使用说明书 57

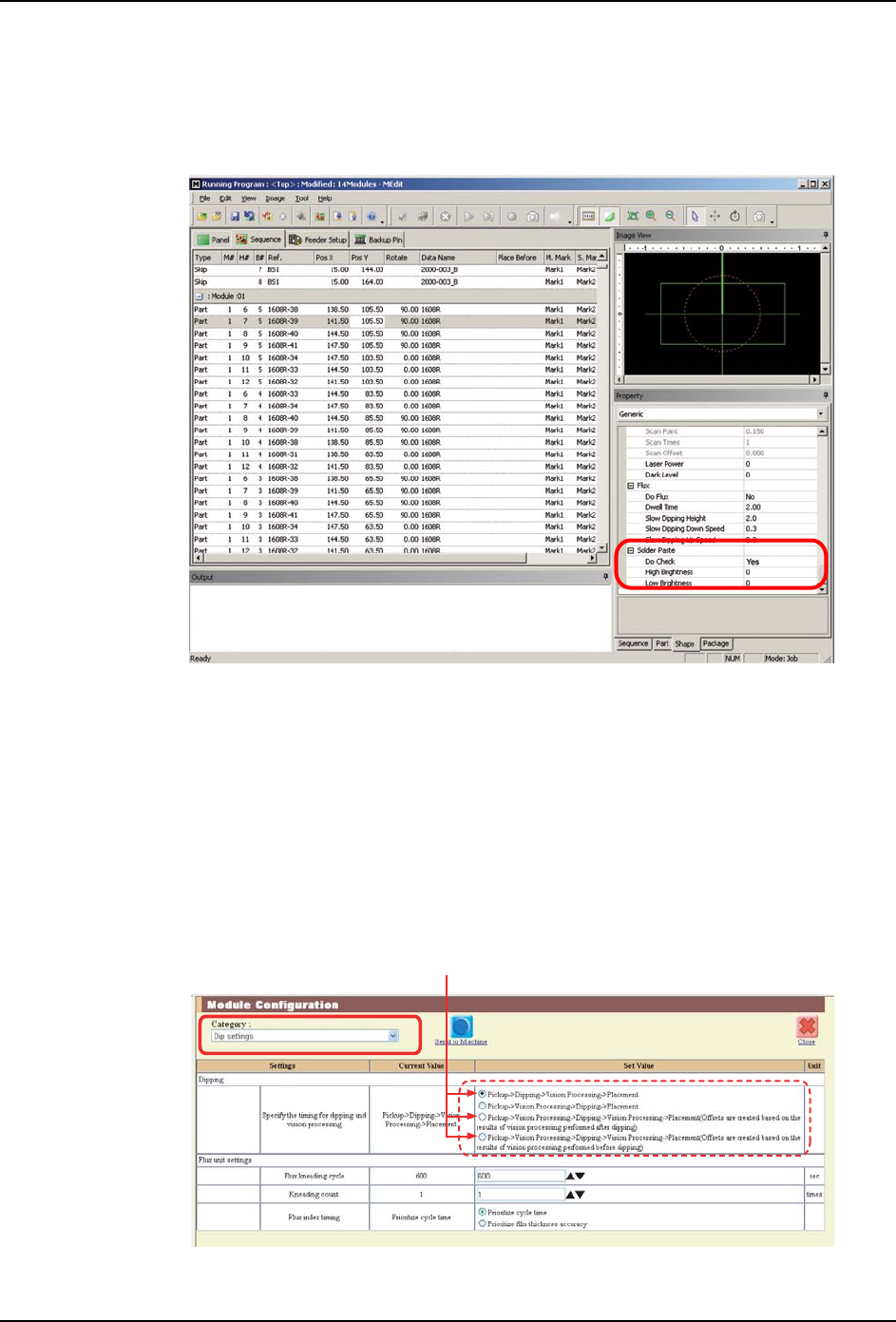

8.1.3 [3] 将基准值设定到外形数据中

1. 请确认 [Histogram Window] 的最大值 (Max) 和最小值 (Min) 是否被设定到了外形数据

[Solder Paste] 项目的 [High Brightness] 和 [Low Brightness] 中，[Do Check] 是否

被设定成了 [Yes]。

2. 选择 MEdit 的 [File] 菜单的 [Retransmit Job]。

3. 最后，在辅助软件的模组功能设定中，设定成浸渍动作之后进行影像处理。

a. 选择对象模组。

b. 选择 [Module Configuration] 的分类 [Dip settings ]。

c. 在 [Specify the timing for dipping and vision processing] 项目中，设定成浸

渍动作之后进行影像处理。

01NST-0962E

01NST-0954E

⍌⏡!ᕅڣ໘⧚

8. 下锡检查功能 QD114-07

58 桥式浸渍助焊剂单元使用说明书

8.2 要点

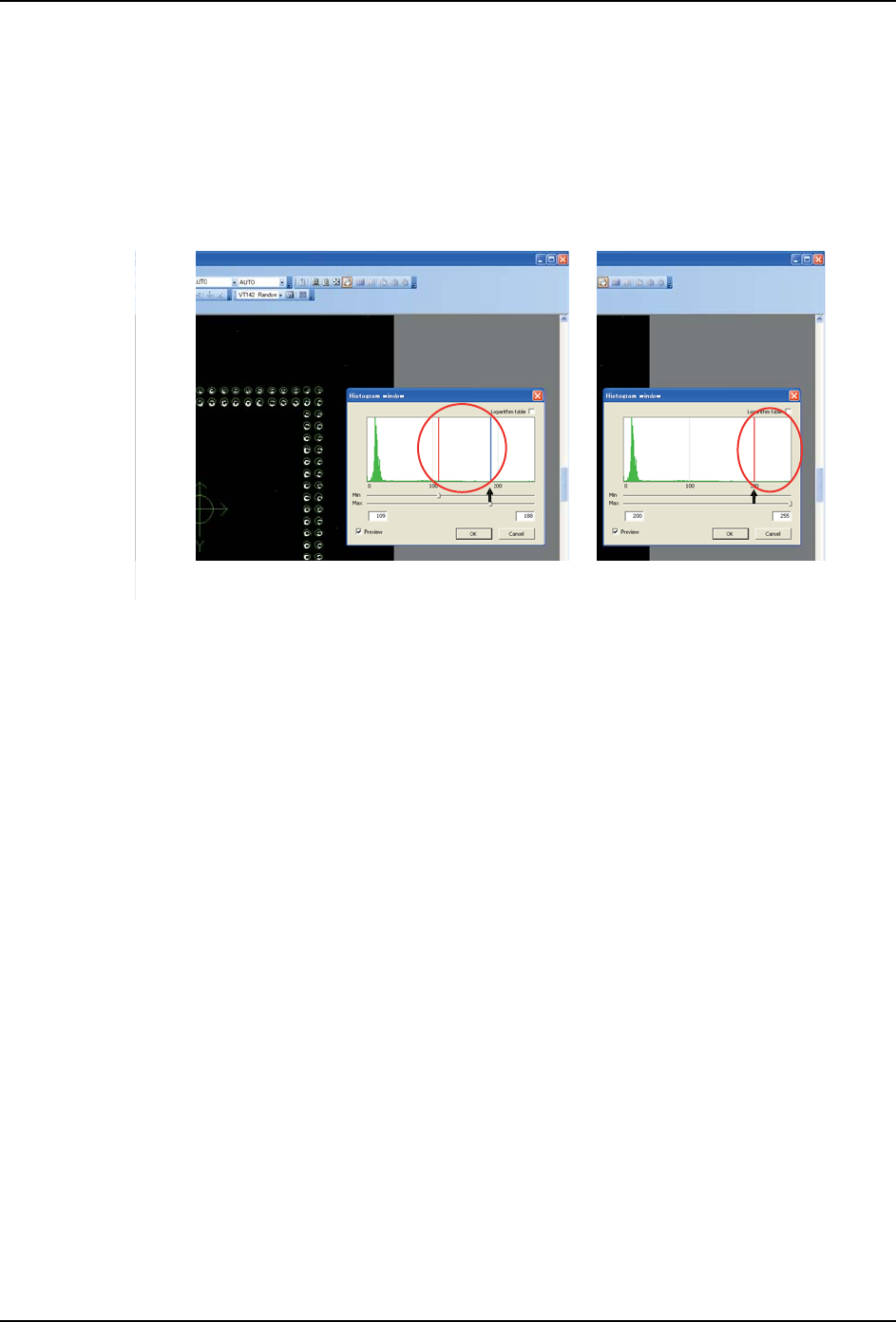

8.2.1 柱形图显示的亮度范围

根据焊锡的种类，在下锡的前后，锡球部分的亮度差有可能不明显。如果下锡前影像的锡球

部分的最低灰度值小于下锡后影像的最高灰度值时，有可能无法正常地进行检查（为了进

行正确的检查，必须是 B ＜ A）。

8.2.2 快门速度

如果锡球部分发暗（灰度值为 60 以下）时，请将快门速度从 45 调整到最高值，使得灰度

值变成 100 左右。通过将灰度值变成 100，能够使处理变得稳定。

ϟ䫵ࠡⱘᕅڣ

҂ᑺⱘ㣗ೈ

ϟ䫵ৢⱘᕅڣ

҂ᑺⱘ㣗ೈ

01NST-0955E
