QD114-07 4. 基本操作
桥式浸渍助焊剂单元使用说明书 15
4. 基本操作
4.1 浸渍助焊剂单元的安装和卸下
此处，说明将浸渍助焊剂单元安装到料站托架上，以及从料站托架上卸下。安装到多功能晶
圆单元的供料器料槽上，以及卸下也如此进行。
4.1.1 安装方法
1. 请按下机器侧操作面板的 CYCLE 按钮或 STOP 按钮，使机器处于 START 等待状态。
2. 请确认浸渍助焊剂单元的上部滑块是否在前进端位置被夹紧。

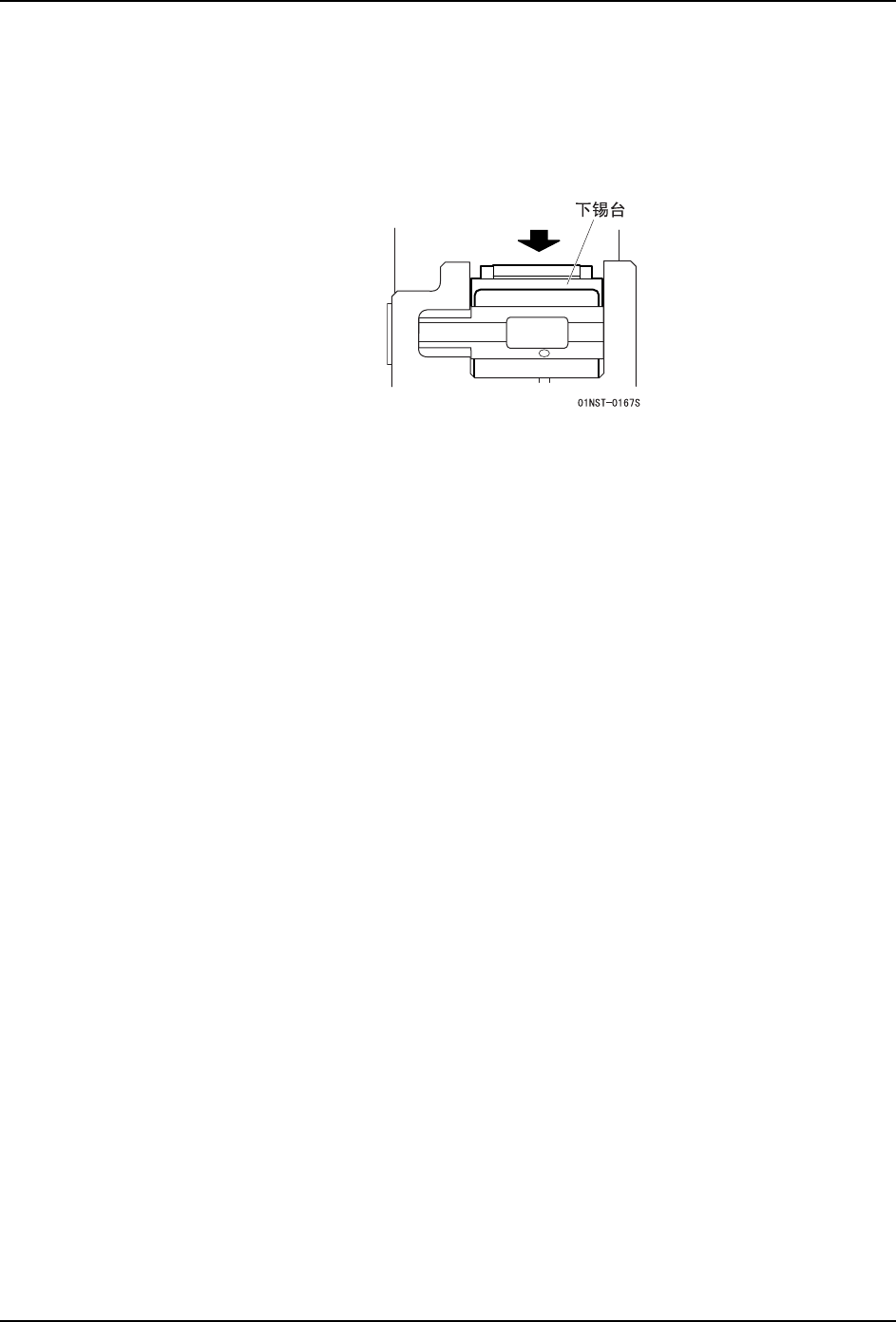

3. 请确认下锡台滑块是否被安装在后退端位置。
注意
浸渍助焊剂单元有一定重量，如果落下就有可能造成单元的损坏及人身伤
害事故。在进行安装和卸下时，请务必握住把手，另一只手托住单元的前
面部分。
4. 基本操作 QD114-07
16 桥式浸渍助焊剂单元使用说明书

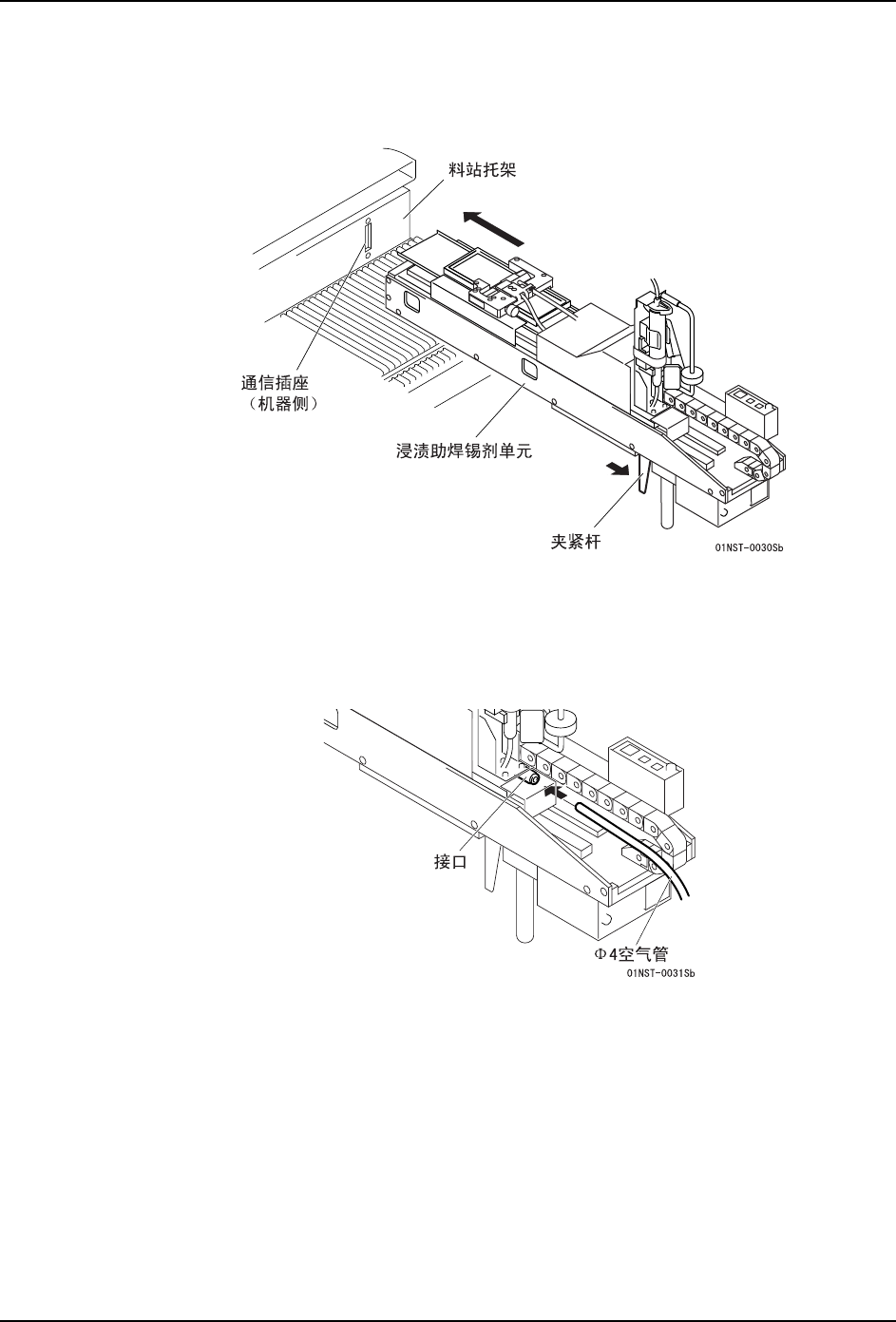

4. 将浸渍助焊剂单元底部的导轨对准料站托架上的料站并插入。
5. 拉住夹紧杆，将浸渍助焊剂单元向前方滑动，推入到使前端的插头完全插入料站托架侧
的插座内为止。
6. 松开夹紧杆，将浸渍助焊剂单元固定在料站托架上。
7. 将 " 3. 安装 " 中配套的 Φ4 空气管连接到浸渍助焊剂单元的接口上。打开空气开关阀，
供应空气。
备注 )关于空气管的配备，请参照 " 3. 安装 "。
QD114-07 4. 基本操作
桥式浸渍助焊剂单元使用说明书 17
4.1.2 卸下方法
1. 请按下机器侧操作面板的 CYCLE 按钮或 STOP 按钮，使机器处于 START 等待状态。
2. 请确认浸渍助焊剂单元的上部滑块是否在前进端位置被夹紧。
3. 请确认下锡台滑块是否被安装在后退端位置。
4. 关闭空气开关阀。从浸渍助焊剂单元的接口处拔下 Φ4 空气管。
5. 拉住夹紧杆，从料站托架上水平地拉出浸渍助焊剂单元。
