在Job 编制器中打开生产Job，进行 Shape Data的设定，指定设置了浸渍助焊剂单元的料槽。
5.1 Shape Data 的设定

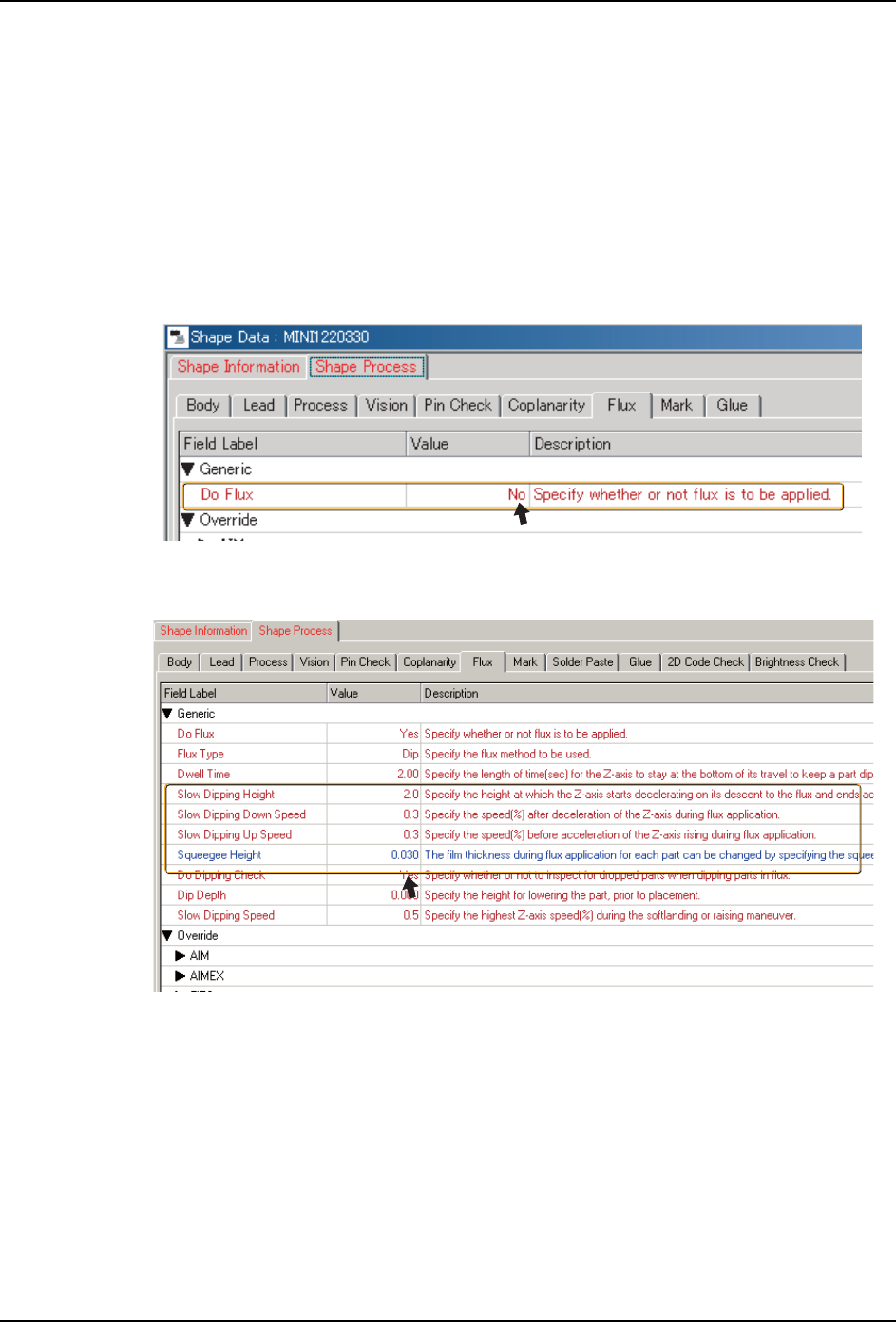

1. 对于进行浸渍动作的元件，请选择 [Shape Process]-[Flux] 标签页，进行以下的设定。
·[Generic]-[Do Flux]：[Yes]
备注 )在 [Do Flux] 项目中如果选择 [Yes]，就会在其下面显示浸渍相关项目。
2. 请设定浸渍动作的参数。
备注 )
1.[Squeege Height] 能够在 0.030 ～ 1.250 mm 的范围内进行设定。
2.不要对 [Flux Type][Dip Depth] 的 2 个项目进行设定。
01NST-0145E
01NST-0146E
5. Job 的编辑 QD114-07
24 桥式浸渍助焊剂单元使用说明书
5.2 Machine Configuration 的设定
5.2.1 料槽的指定
1. 请选择 Job 信息栏的 [Top] 标签页。
2. 双击生产线名，显示出被设定在生产线内的机器。
3. 双击使用浸渍助焊剂单元的机器名。
4. 从所显示的项目中双击 [Configuration]。在右侧的区域中显示出 [Machine Configura
-
tion] 视窗。
5. 单击画面下部的 [Feeder Setup] 标签页，切换画面。

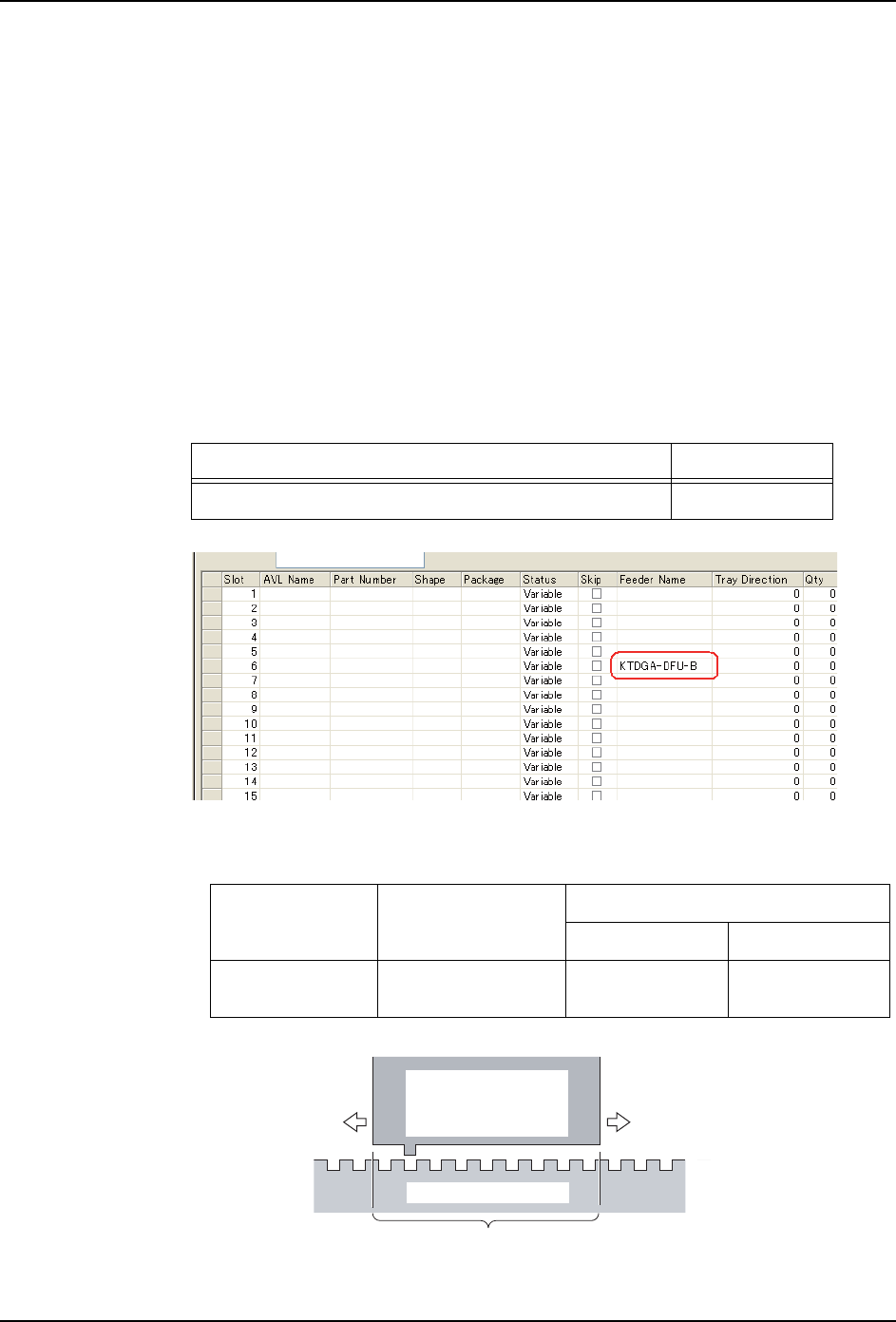

6. 在设置了浸渍助焊剂单元的料槽行的 [Feeder Name] 栏上，使用下拉式菜单，从中选择
单元种类。
备注 )下图显示的是在 NXT 的料槽 No.10 上进行设置的例子。
·在浸渍助焊剂单元的周围存在着不能进行供料器等设置的范围。请参照下图决定
设置料槽的 No. 号。
浸渍助焊剂单元种类 Feeder Name
桥式浸渍助焊剂单元 KTDGA-DFU-B
占有料槽总数 设置的料槽左右的占有料槽数
左侧 右侧
桥式浸渍助焊剂
单元
9 1 7
02NST-0023E
1676
ḹᓣ⍌⏡
ࡽ⛞ࠖऩܗ
েᎺ
ऴ᳝᭭ῑ
կ఼᭭ᠬᶊ
QD114-07 5. Job 的编辑
桥式浸渍助焊剂单元使用说明书 25
备注 )即使优化检查时显示出错误时，只要浸渍助焊剂单元处于上表中可以设置的位置，就
可以将 Job 传送到机器并进行运转。
5.2.2 使用 G04 工作头时的浸渍动作指定
1. 请选择 Job 信息栏的 [Top] 标签页。
2. 双击生产线名，显示出被设定在生产线内的机器。
3. 双击使用浸渍助焊剂单元的机器名。
4. 从所显示的项目中双击 [Configuration]。在右侧的区域中显示出 [Machine Configura
-
tion] 视窗。
5. 单击视窗下方的 [Feeder Setup] 标签页，切换视窗。

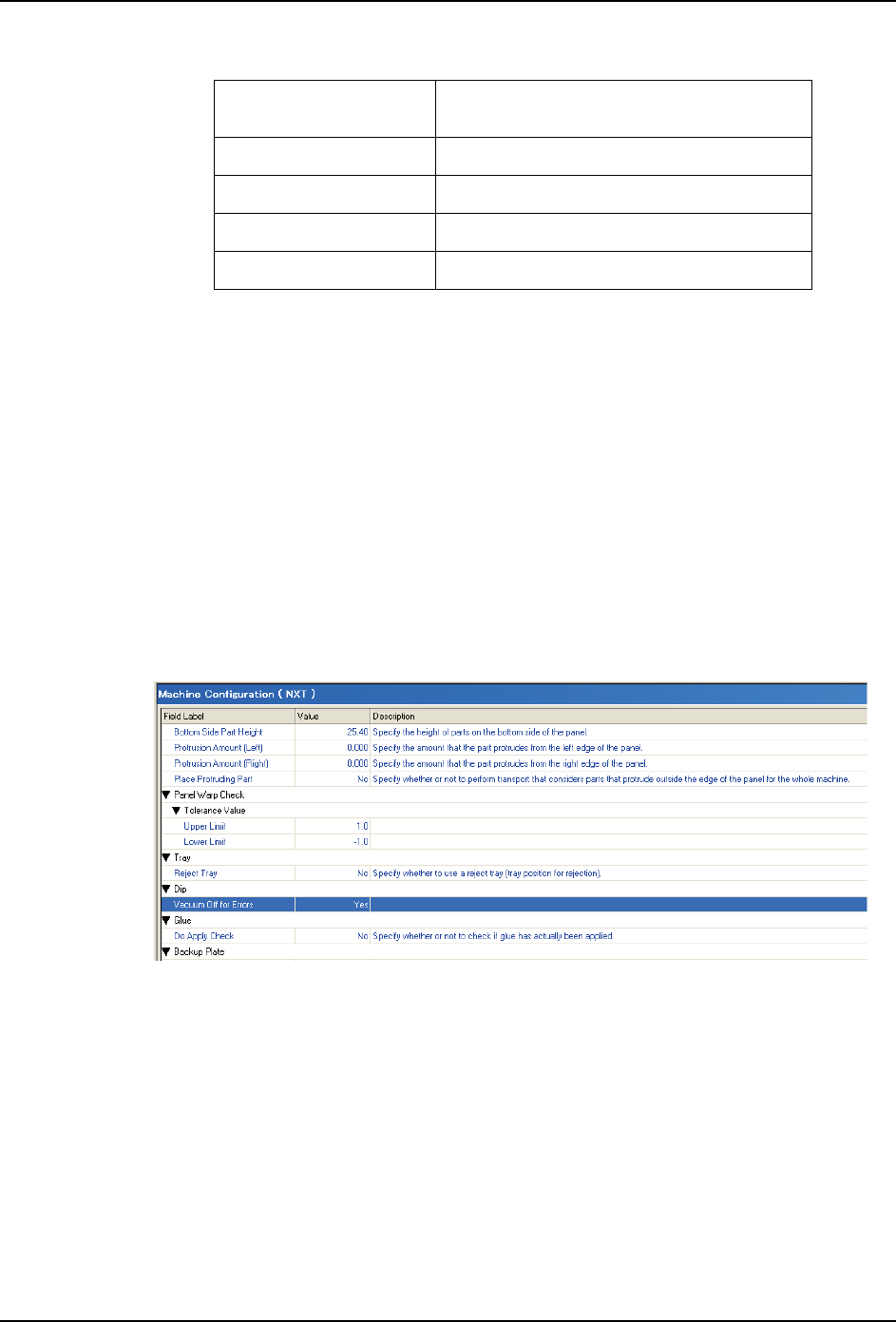

6. 设定 [Vacuum Off for Errors]。
·[Yes]：发生吸取错误时，防止浸渍元件落到助焊剂槽内具有效果。
可以进行桥式浸渍助焊剂单元设置的料槽
No. 号
NXT 系列 M3 模组 2 ～ 13
NXT 系列 M6 模组 2 ～ 38
AIM 2 ～ 38
多功能晶圆单元 38
01NST-2523E
