8. 下锡检查功能 QD114-07
52 桥式浸渍助焊剂单元使用说明书
10.请点击 〈OK〉。
11.请选择 [Tools] - [Run Test Image Processing]。切换到 [Test Image Processing]。
12.在测试处理画面上，请选择 [Tools] - [Display]。显示 [Set Display Flag] 对话框。
13.选择 [Set Display Flag] 对话框内所有的项目，然后点击 〈OK〉。
01NST-0944E
01NST-0945E
01NST-0946E
QD114-07 8. 下锡检查功能
桥式浸渍助焊剂单元使用说明书 53

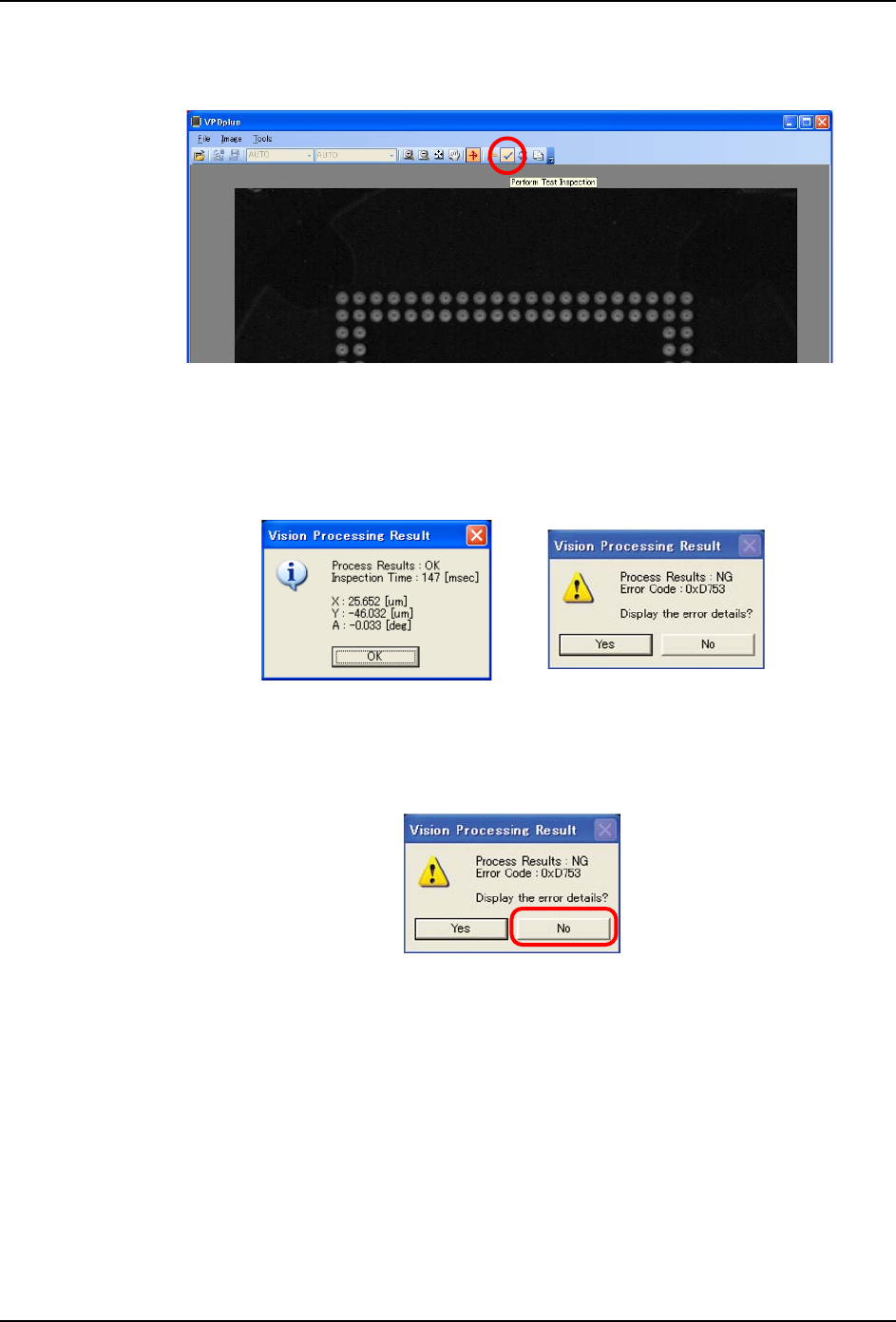

14.请选择 [Tools] - [Perform Test]。测试被执行，显示 [Vision Processing Result] 对
话框。
15.请确认影像处理结果，关闭测试处理画面。
如果 [OK]，请转到步骤 25.，进行下锡前的影像的测试。如果 [Error]，请尝试以下的
方法。
16.如果影像处理结果为错误，请点击 〈No〉。在显示错误内容的画面上，各锡球的平均灰
度值被显示。
备注 )点击
〈OK〉
后，就会显示相关的帮助画面。
01NST-0947E
01NST-0948E
Ok result
Error result
01NST-0956E
8. 下锡检查功能 QD114-07
54 桥式浸渍助焊剂单元使用说明书

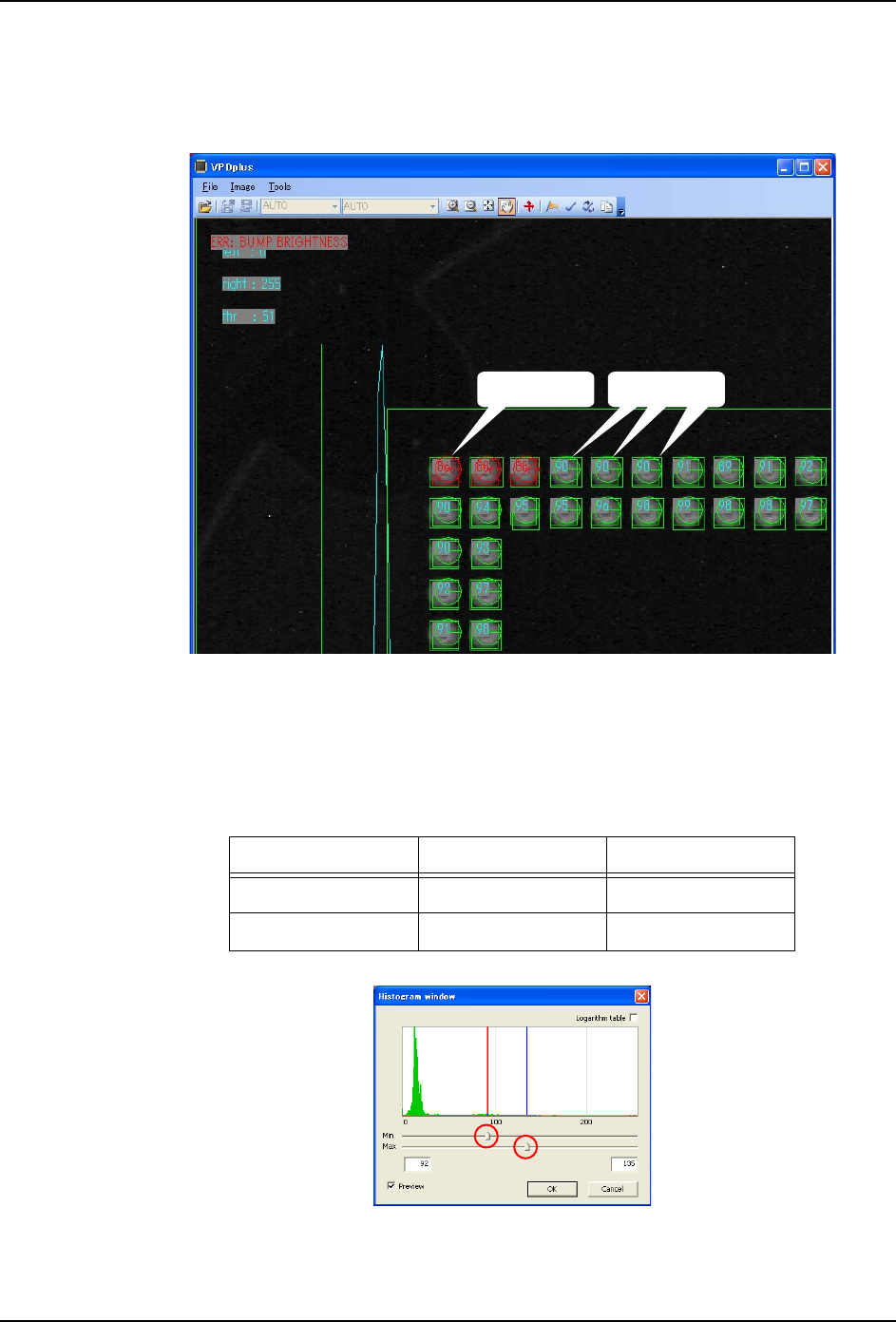

17.请选择 [Tools] - [Zoom In]，放大显示错误内容显示画面。
备注 )影像处理结果为正常的位置以绿色显示，错误的位置以红色显示。
18.全部读取各锡球上的灰度值，保留最大值和最小值。
19.关闭测试画面，返回到 VPDplus 编辑画面。
20.在 VPDplus 编辑画面上选择 [Image] - [Display Histogram Window]。
21.在步骤 18. 求出的最大值和最小值的基础上分别加上余量 15。左右移动 [Histogram
Window] 的滑块进行调整，使得这些数值被显示。（参照下例）
22.请点击 〈OK〉。
求出的数值 设定例
最大值 (Max) 120 120 + 15 = 135
最小值 (Min) 107 107 - 15 = 92
01NST-0960E
Greyscale: 86 Greyscale: 90
