14 /83 1. 吸头照相机 XY 原点 1 按 [STEP1] 。 2 按 [ 吸头照相 机 XY 原点 ] 。 3 选择工作台。 ∗ 请选择进行 校准的工作台。 4 按 [ 照相机角 度 ] 。 • 将会进行校准。
13/83

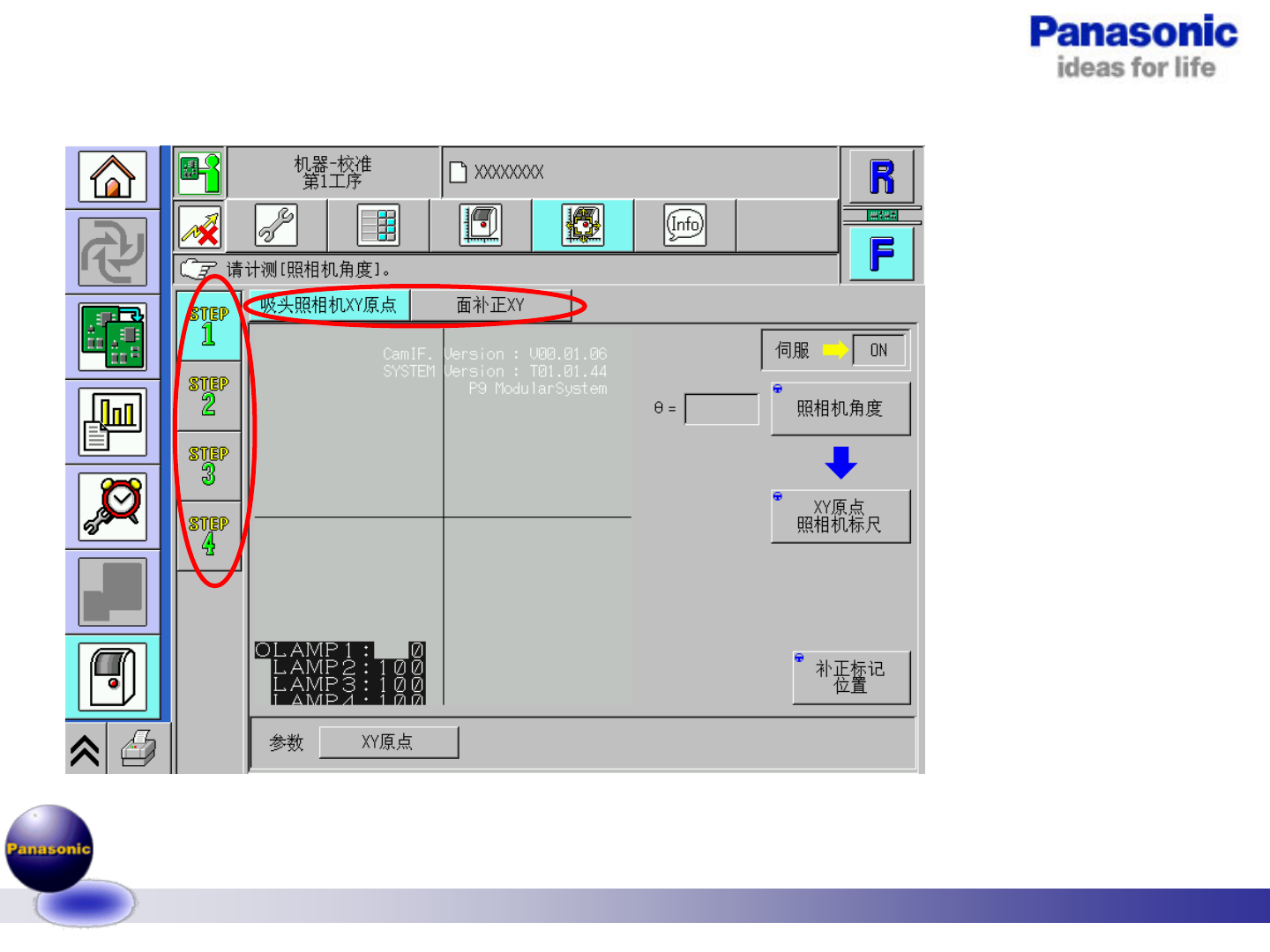

二:设备精度示教
NPM设备的精
度示教总共分
4个STEP,每个
STEP中再分
若干项目.
14/83

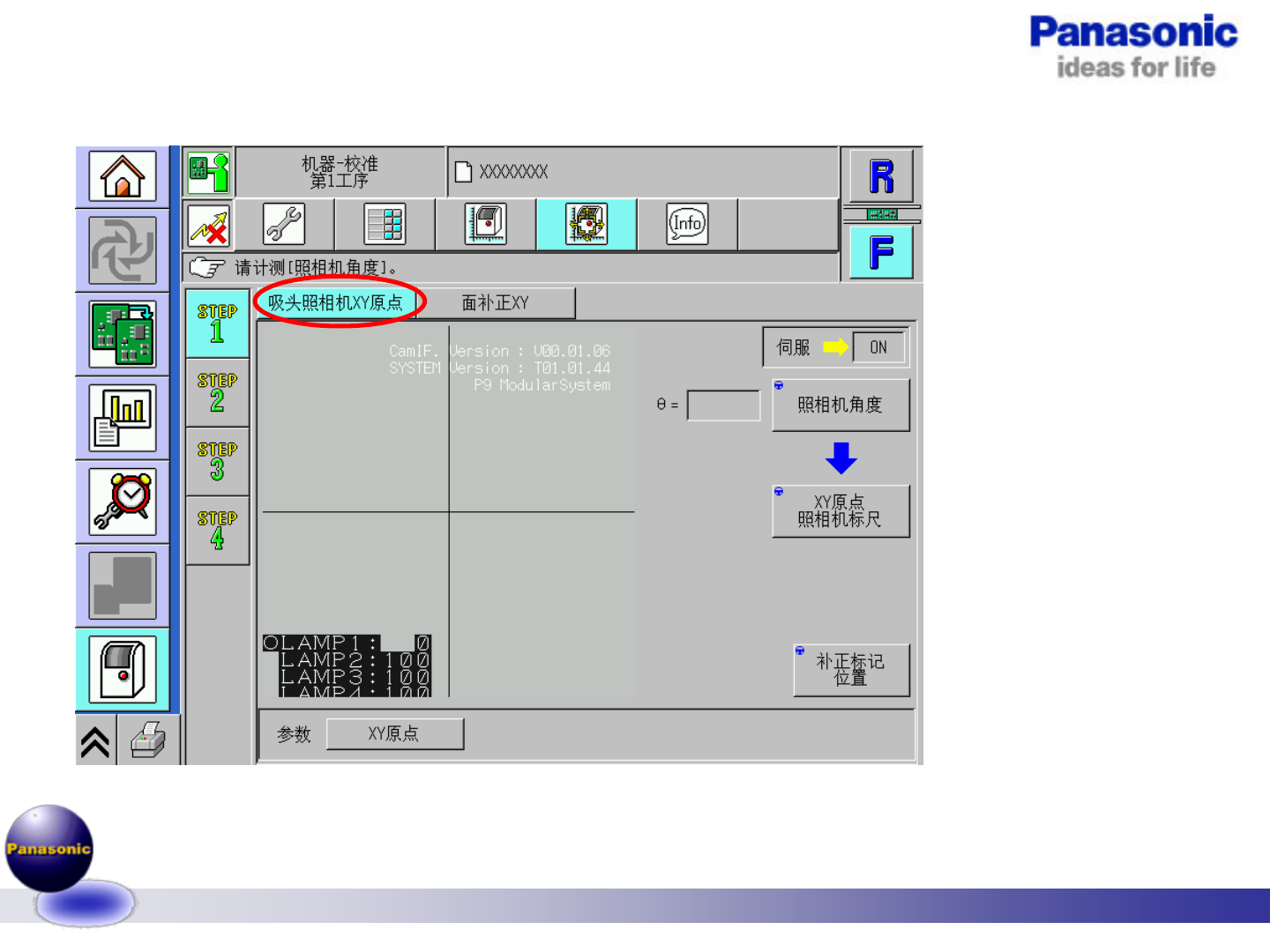

1.吸头照相机XY 原点
1 按 [STEP1]。
2 按 [吸头照相
机XY 原点]。
3 选择工作台。
∗ 请选择进行
校准的工作台。
4 按 [照相机角
度]。
• 将会进行校准。
15/83
5 确认是否已正
常结束。
6 按 [XY 原点照
相机标尺]。
• 将会进行校准。
7 确认是否已正
常结束。
∗ 请反复进行步
骤3. ~ 7.的操作，
在其他工作台上
也要进行同样的
操作。
