57 /83 一 .Z 轴马达拆装 1. 拆除头部的各 COVER 2. 拆除 Z 轴马达 CABLE 线接头 2. 8 吸嘴头部单元拆装
56/83
4. 拆除θ马达与θ皮带及皮带张力调整
θ皮带张
紧轮
θ马达固
定螺丝
57/83

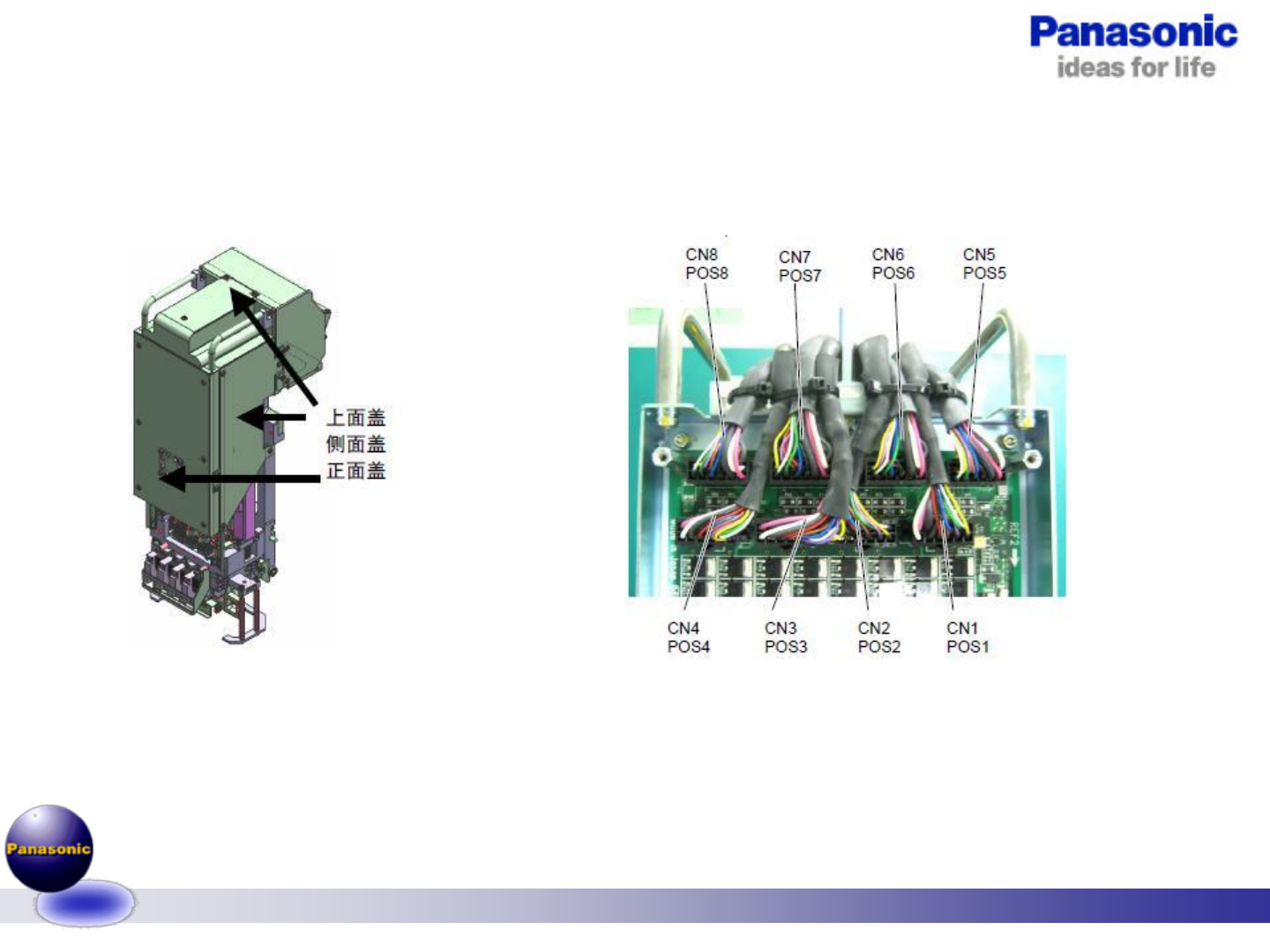

一.Z轴马达拆装
1.拆除头部的各COVER 2.拆除Z轴马达CABLE线接头
2. 8吸嘴头部单元拆装
58/83
