5.实装位置 / 传送带
1 按 [STEP2]
2 按 [实装位置/传送带]。

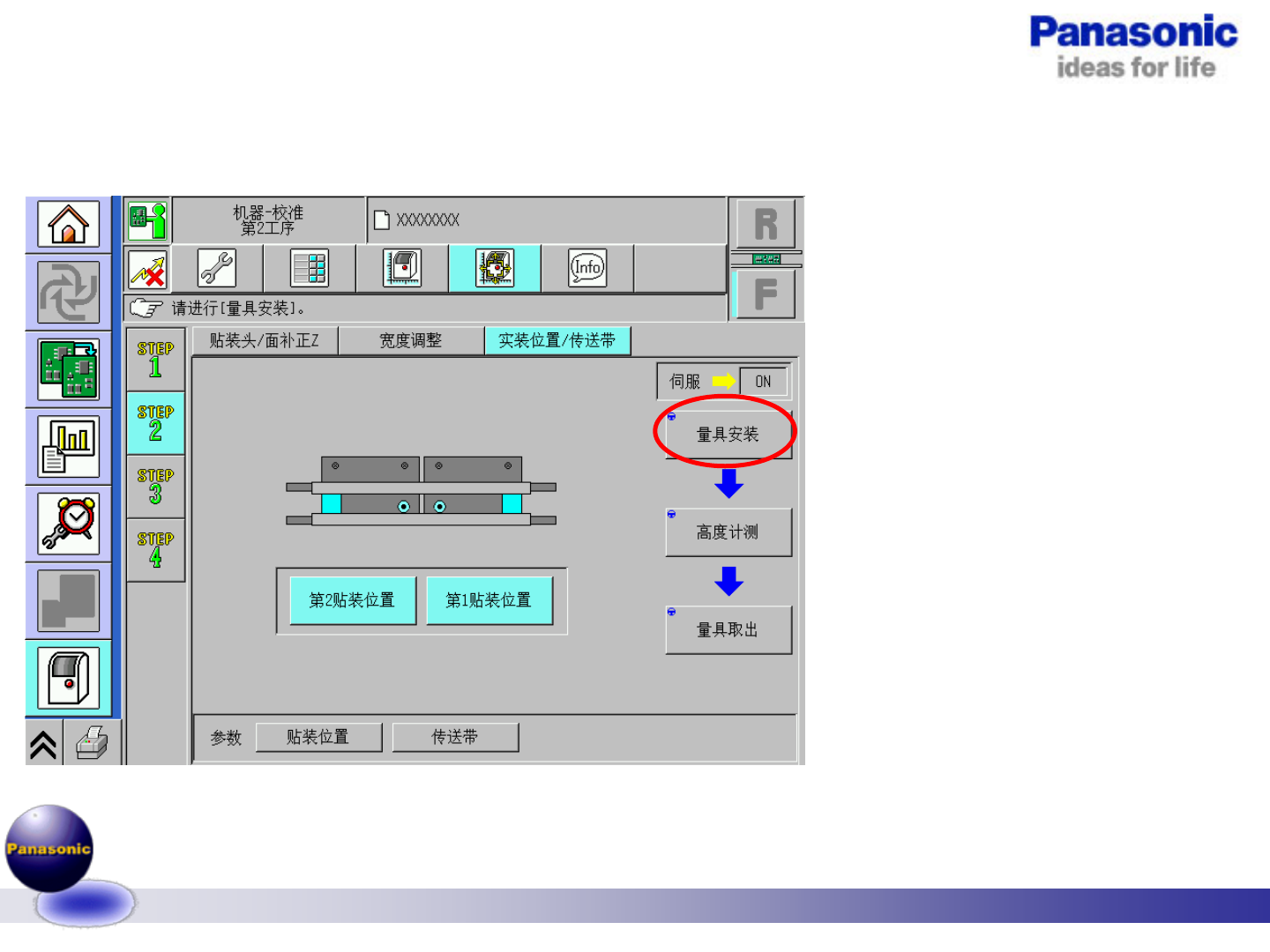

3 按 [量具安装]。
• 吸头会移动到退避位置，
宽度调整轴会移动到
原点，支撑块会上升。
4 将伺服开关置于OFF。
28/83
5 打开安全盖
6 安装支撑销高度量具。
∗ 请安装支承销高度量具。
各支撑块基准轨道侧
的本机中央部之螺栓应位于
量具的中央处。
∗ 按装时，支撑销高度量具
的固定销 (3 根) 对于
支撑块应位于如左图所示的
位置。
∗ 并且，支撑销高度量具的D
形切割部应在里面。
7 关闭安全盖。
8 将伺服开关置于ON。
29/83
9 按 [确认]。
• 支撑块会下降，宽度调
整轴会移动。
10 将伺服开关置于OFF。
11 打开安全盖。
12 安装贴装高度示教量
具。
∗ 将右侧第一实装位置的
贴装高度示教量具的右
端对准基板夹具的右端。
将左侧第二实装位置的
贴装高度示教量具的左
端对准基板夹具的左端。
13 关闭安全盖。
14 将伺服开关置于ON。
