76 /83 六 :X,Y 轴读写头调整 NPM 读写头调整是 通过 ST700 软件控制 , 将 ST700 软件安装在 PC 中 , 然后通过数据 线连接 PC 与 NPM 的 X,Y 轴驱动器 . 通过软件来判定读 写头是否调整到位 .
75/83
13 反映验证数据的情况下按 [检证
数据反映]。
若按 [检证数据反映]，出现左边画
面。

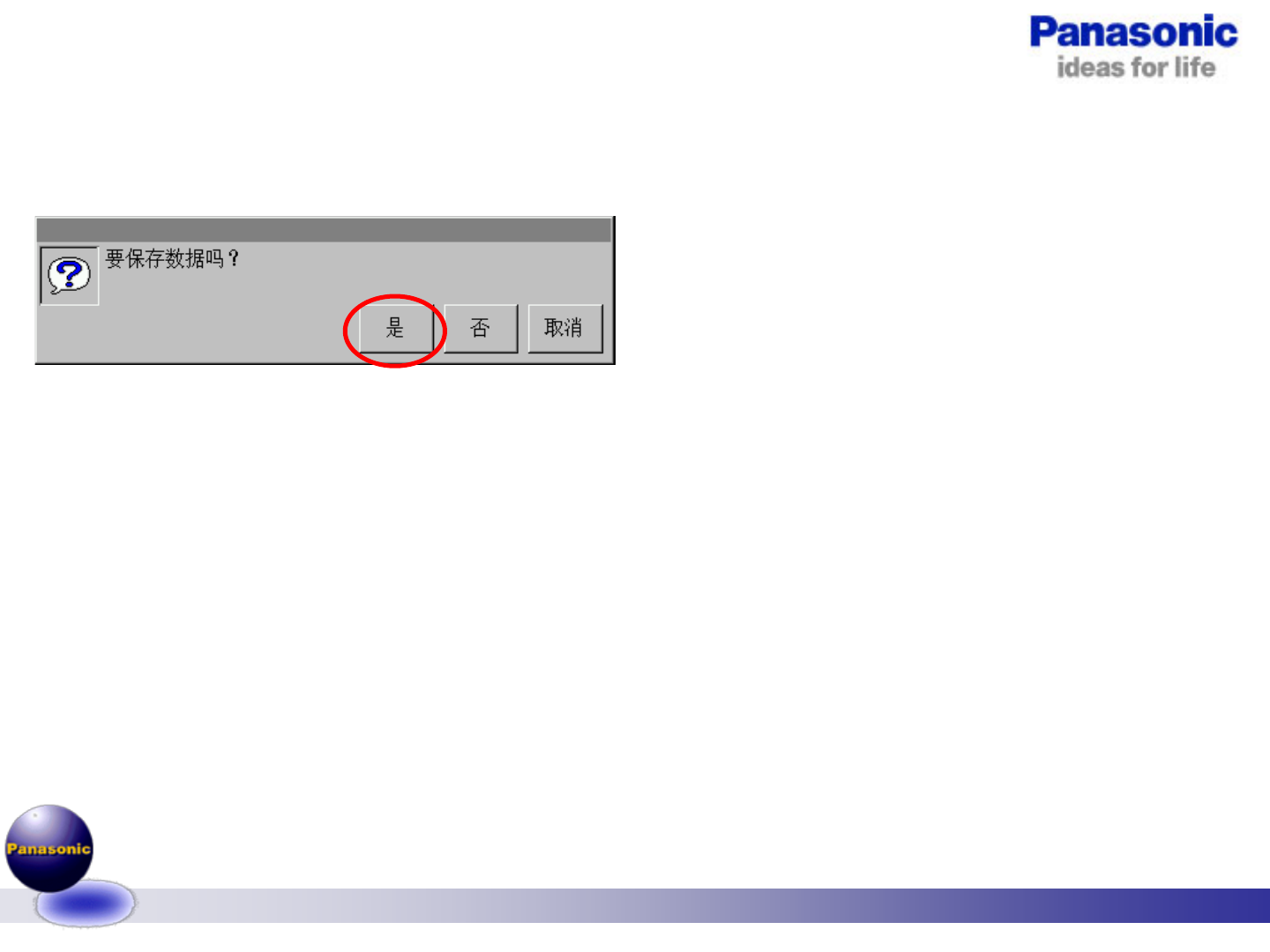

14 按 [是]。
按 [是] 将反映数据，并更新机器参
数的内容。
• 更新实装后的所有吸头、吸嘴。
• 与数据显示选择的工作台无关，
更新所有吸头、
吸嘴的偏移量。
贴装偏移量的反映到此完成。
再次贴装，能够进行贴装精度的结
果确认。此时请进行“3 贴装结果
的确认”的操作。
76/83

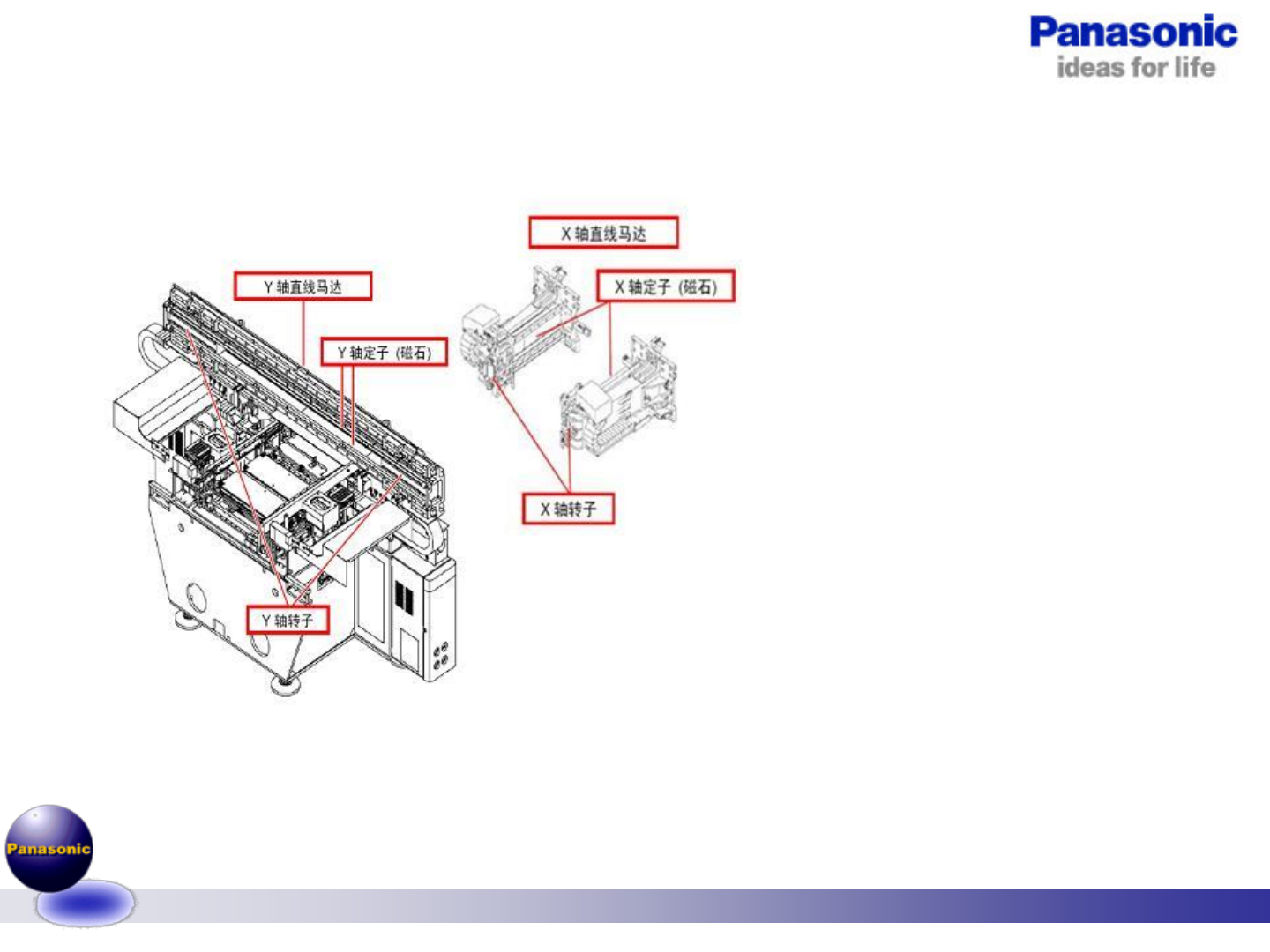

六:X,Y轴读写头调整
NPM 读写头调整是
通过ST700软件控制,
将ST700软件安装在
PC中,然后通过数据
线连接PC与NPM的
X,Y轴驱动器.
通过软件来判定读
写头是否调整到位.
77/83

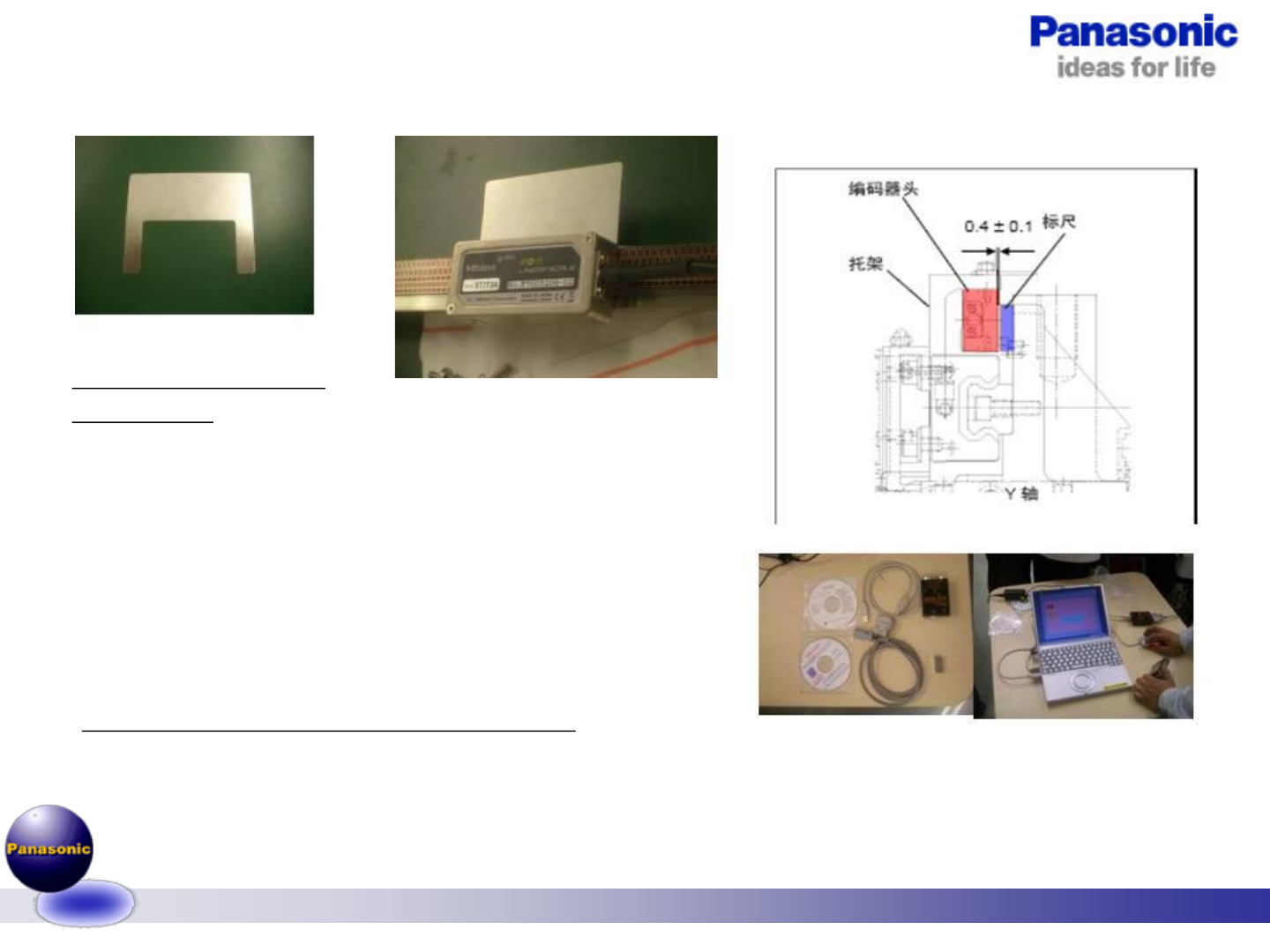

测试治具之测试方式
间距0.4 mm
Linear scale 调整步骤:
A>Power off.
B>将治具接于reader接头于beam上.
C>调整reader之上下左右之位置.
D>特別注意间距0.4 mm
Linear scale 注意事项
利用 ABS ST773A 软体调整 Y 方向原点
