52 /83 3. 拆除 Z 轴马达固定螺丝 4 颗（ M5X20 ）即 可将 Z 轴 马达 和 SH A FT 单 元分 离。 注意：安装时马达 安装面有两个定位 孔，是靠定位 销定位的。
51/83
1. 12吸嘴头部单元拆装
一.Z轴马达拆装

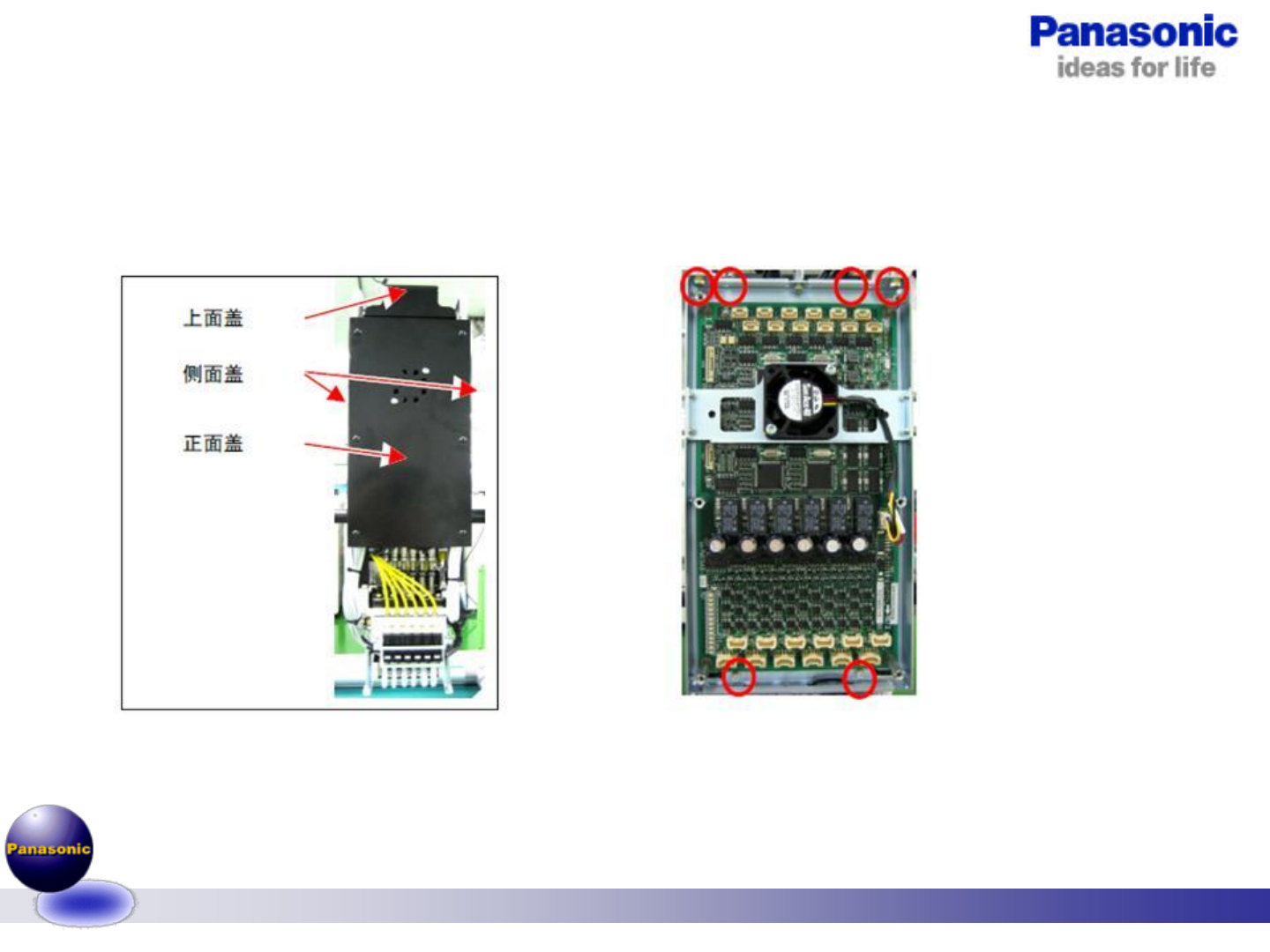

1.拆除头部的各COVER 2.拆除Z轴马达板卡和冷却风扇
52/83

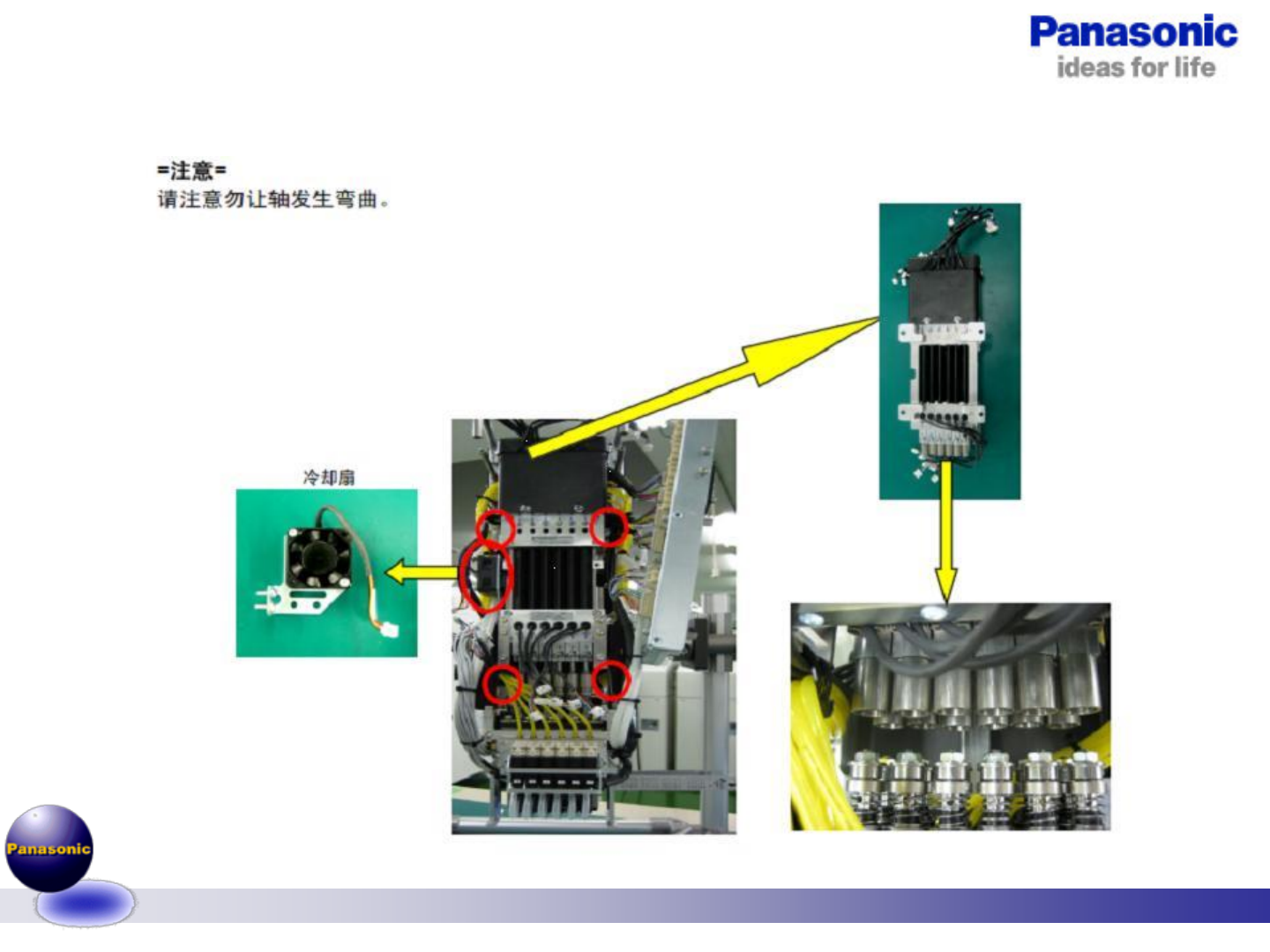

3.拆除Z轴马达固定螺丝4颗（M5X20）即可将Z轴马达和SHAFT单元分离。
注意：安装时马达安装面有两个定位孔，是靠定位销定位的。
53/83
二. SHAFT拆装
1.Shaft装配图如右图
2.拆除顶端M3固定螺母
即可从下端抽出shaft.
