7.量具站
1 按 [STEP3]
2 按 [量具站]。
∗ 请确认本机内是否
没有基板。
3 选择工作台。
∗ 请选择进行校准的
工作台。
4 选择所有的计测项
目。
• 所选择的项目将会
变成淡蓝色显示。
(解除选择的项目将
会变成灰色显示。)
5 按操作面板的 [计
测开始]。
38/83
6. 安装量具站。
∗ 请事先将量具元件、照明亮度量具安
装在量具站上。
∗ 将量具元件、照明亮度量具如照片所
示设置到量具站。
量具元件、照明亮度量具单体时没有方
向性。
7. 将量具站的电源开关置于ON。
∗ 请确认电源开关的LED 灯亮灯了。
39/83

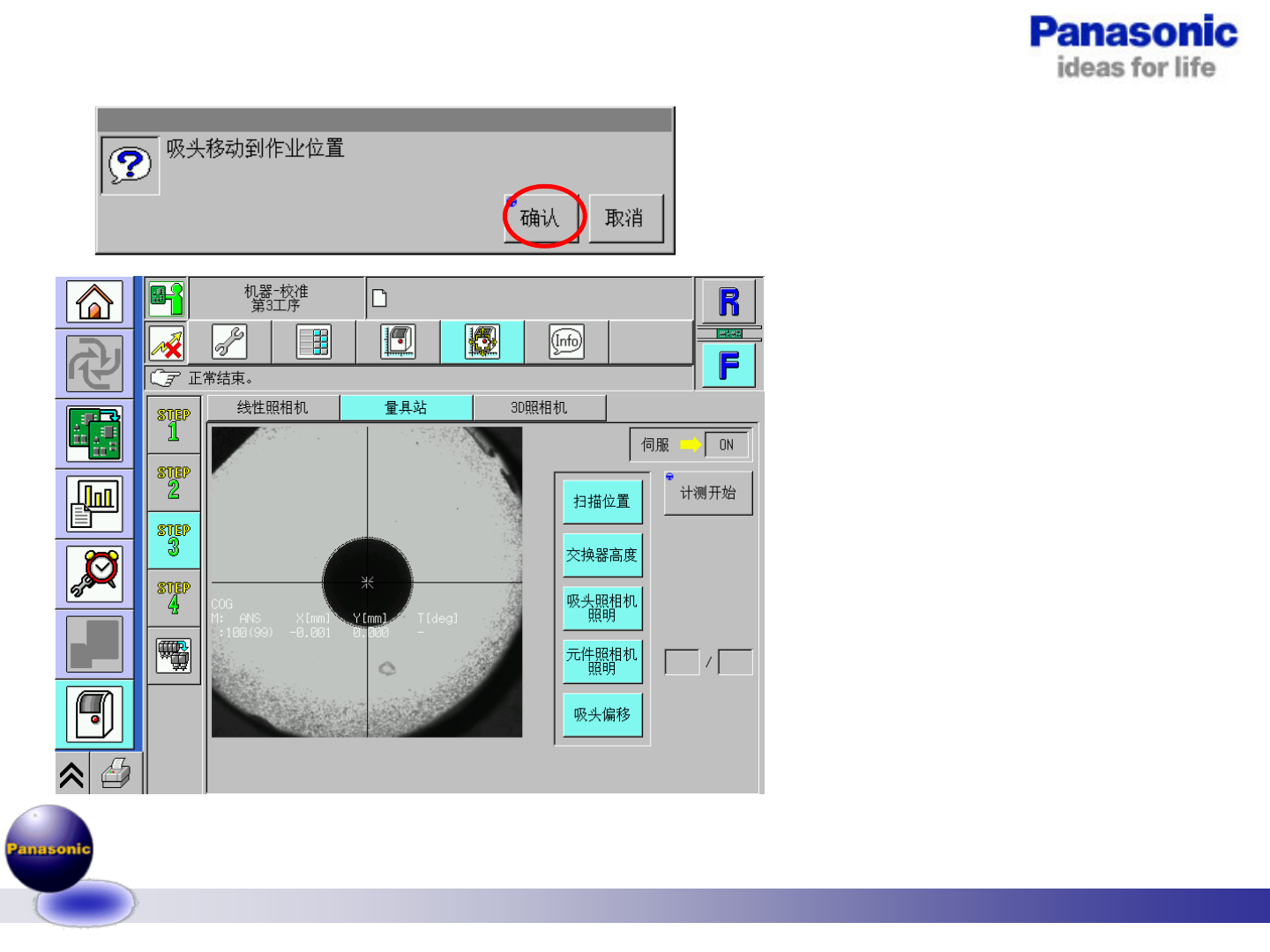

8. 安装吸嘴。点击[确认]
机器随即自动进行量具站
项目示教.
12 吸嘴吸头
∗ 请将153S 吸嘴安装在吸嘴位置
4、7 上。
8 吸嘴吸头
∗ 请将184 号吸嘴安装在吸嘴位置
3、6 上。
2 吸嘴吸头
∗ 请将1003 号吸嘴安装在所有的
吸嘴位置上。
