30 /83 15 按 [ 确认 ] 。 16 按 [ 高度计测 ] 。 • 吸头将会移动到作业位置。 17 将伺服开关置于 OFF 。 18 打开安全盖。 19 安装吸嘴。 12 吸嘴吸头 ∗ 请将 230CS 吸嘴安装在吸嘴位 置 4 上。 8 吸嘴吸头 ∗ 请将 230C 吸嘴安装在吸嘴位 置 3 上。 2 吸嘴吸头 ∗ 请将 1003 号吸嘴安装在吸嘴位 置 2 上。 20 关闭安全盖。 21 将伺服开关置于 ON 。
29/83

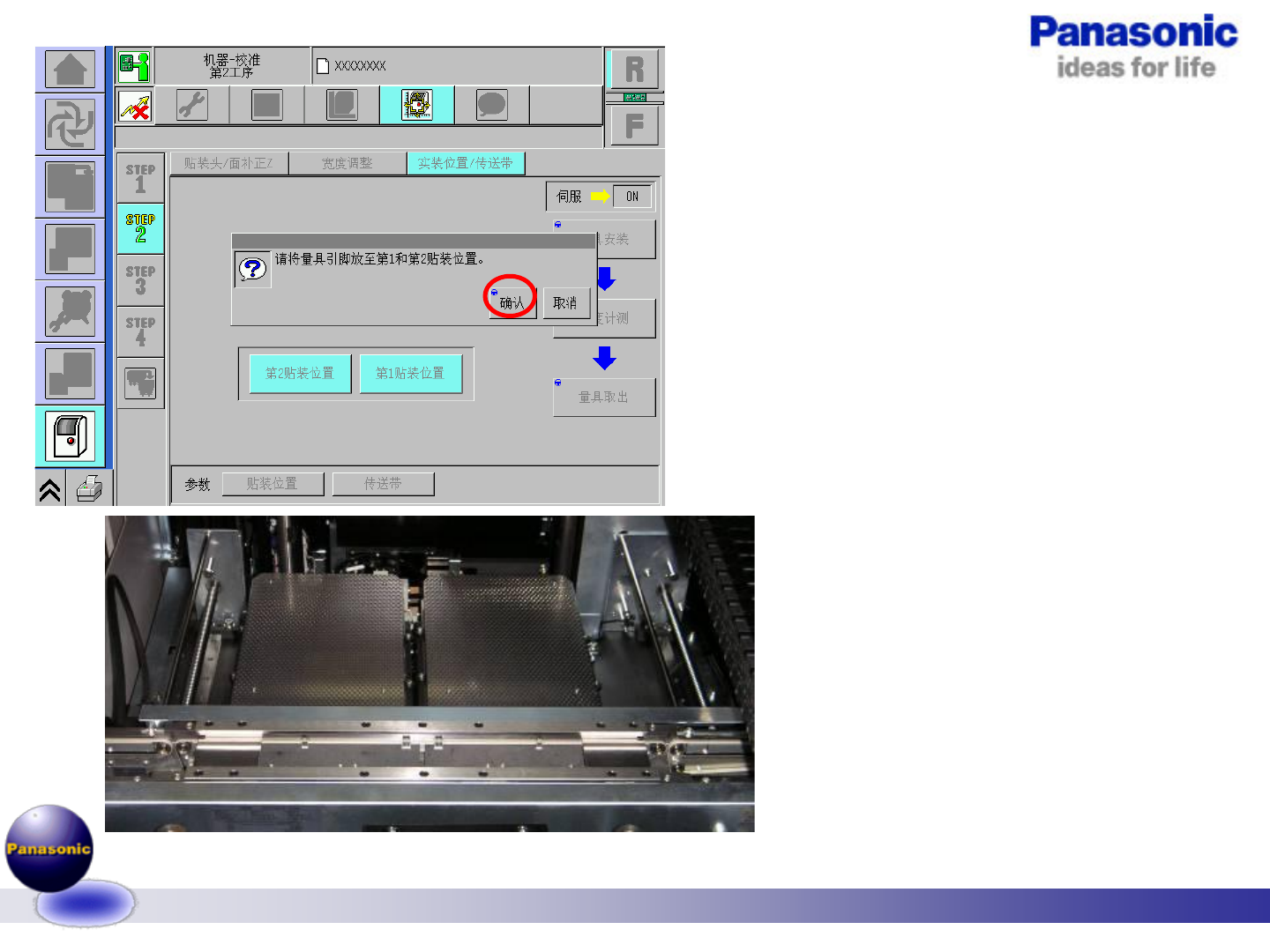

9 按 [确认]。
• 支撑块会下降，宽度调
整轴会移动。
10 将伺服开关置于OFF。
11 打开安全盖。
12 安装贴装高度示教量
具。
∗ 将右侧第一实装位置的
贴装高度示教量具的右
端对准基板夹具的右端。
将左侧第二实装位置的
贴装高度示教量具的左
端对准基板夹具的左端。
13 关闭安全盖。
14 将伺服开关置于ON。
30/83

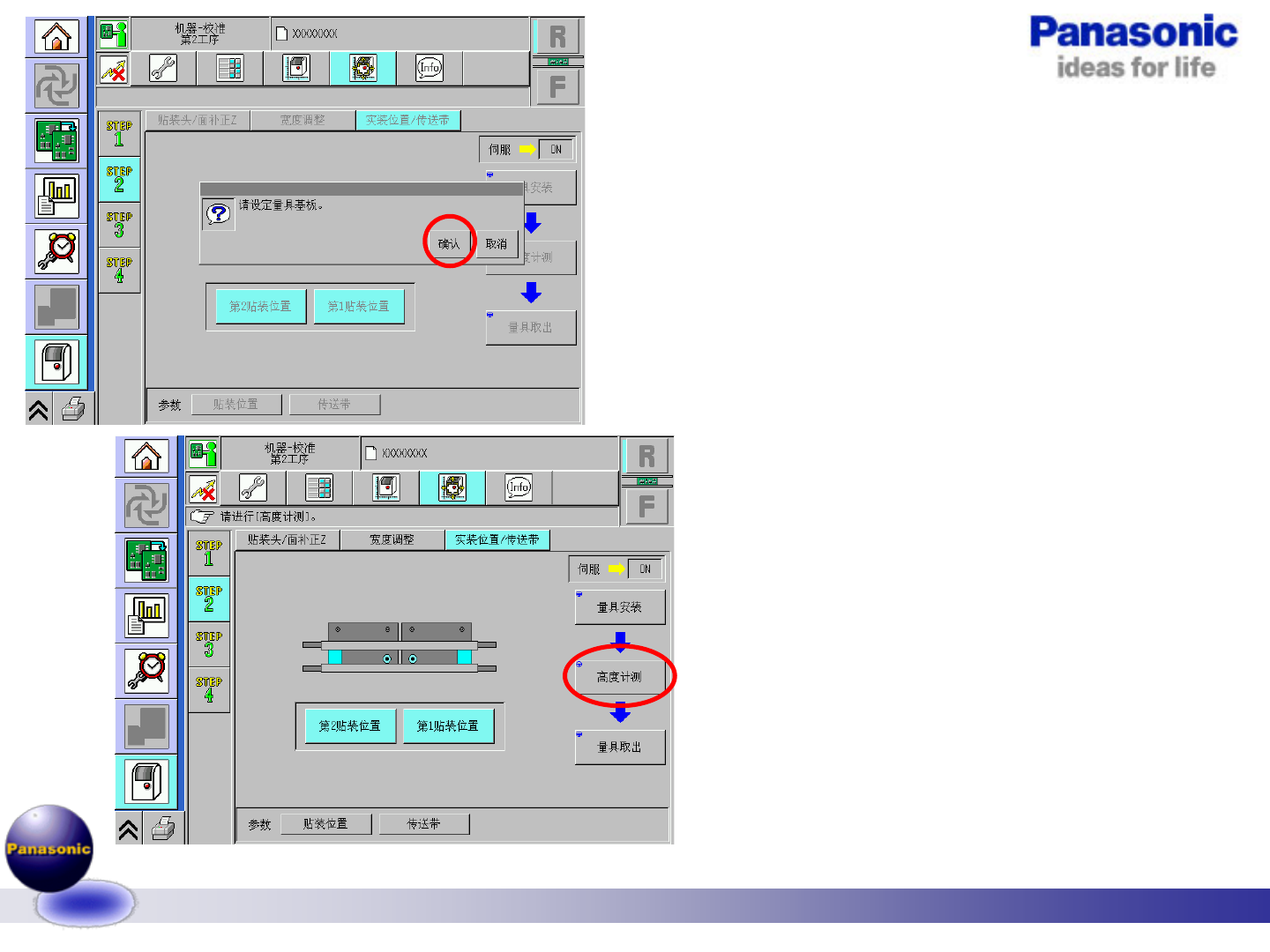

15 按 [确认]。
16 按 [高度计测]。
• 吸头将会移动到作业位置。
17 将伺服开关置于OFF。
18 打开安全盖。
19 安装吸嘴。
12 吸嘴吸头
∗ 请将230CS 吸嘴安装在吸嘴位
置4 上。
8 吸嘴吸头
∗ 请将230C 吸嘴安装在吸嘴位
置3 上。
2 吸嘴吸头
∗ 请将1003 号吸嘴安装在吸嘴位
置2 上。
20 关闭安全盖。
21 将伺服开关置于ON。
31/83
22 按 [确认]。
• 将会进行校准。
23 确认是否已正常结束。
24 按 [量具取出]。
25 按 [确认]。
