54 /83 4. Shaft 下端 House 及 Holder 装配图如下图 4. Holder θ 角度调整 ( 用调整治具）
53/83
二. SHAFT拆装

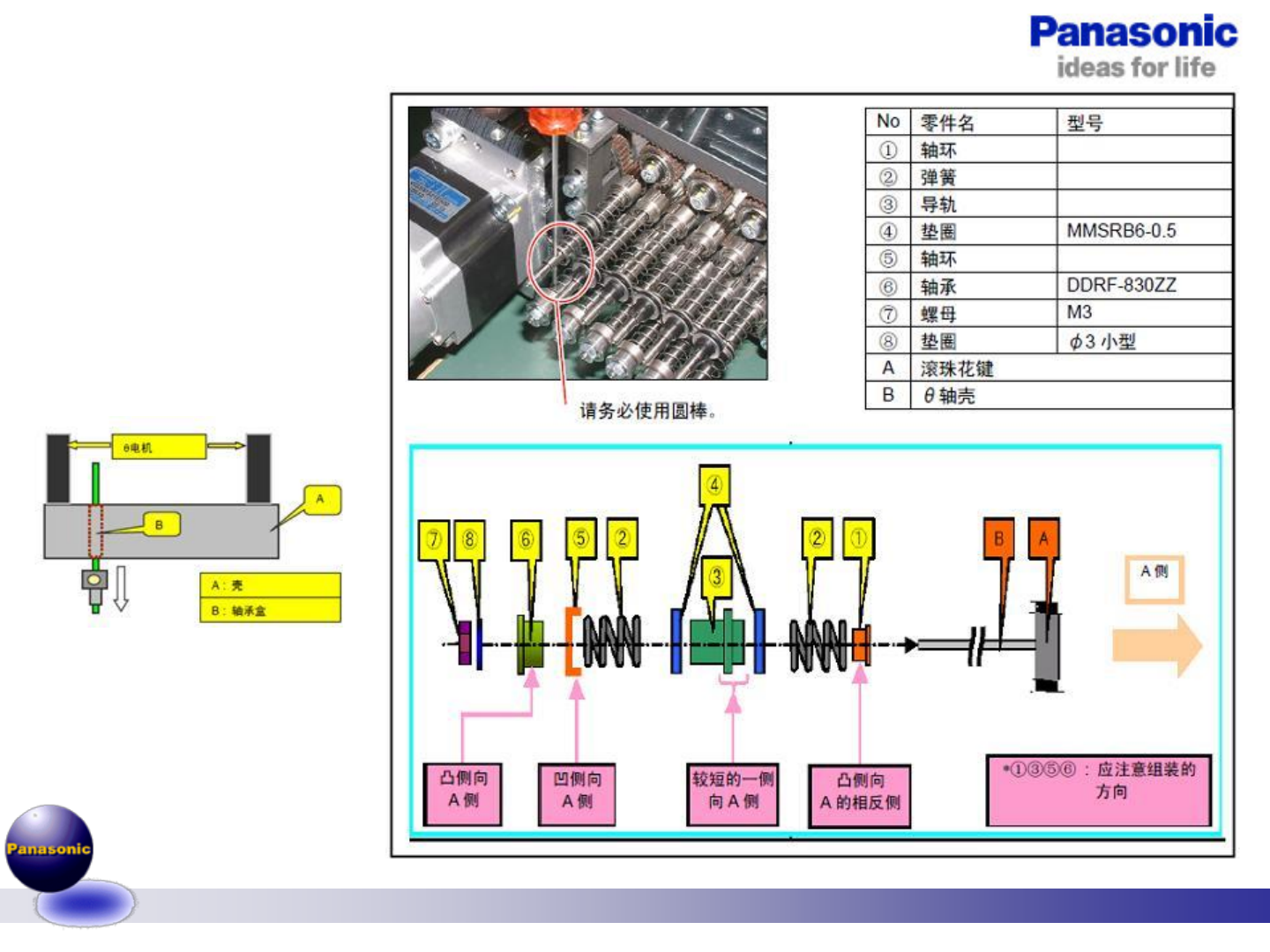

1.Shaft装配图如右图
2.拆除顶端M3固定螺母
即可从下端抽出shaft.
54/83

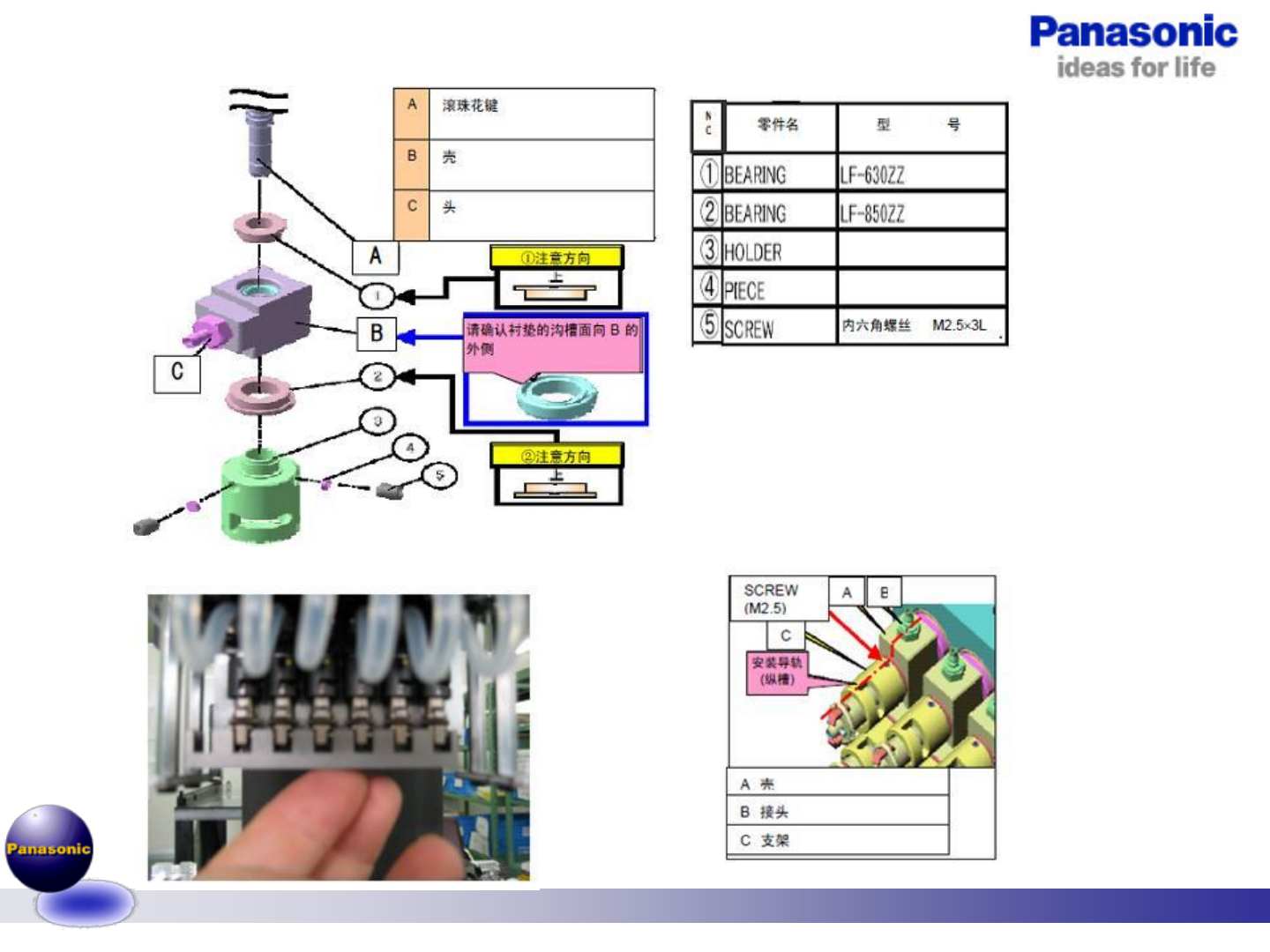

4. Shaft下端House及Holder装配图如下图
4. Holderθ角度调整 (用调整治具）
55/83
三. θ 马达与θ 皮带拆装

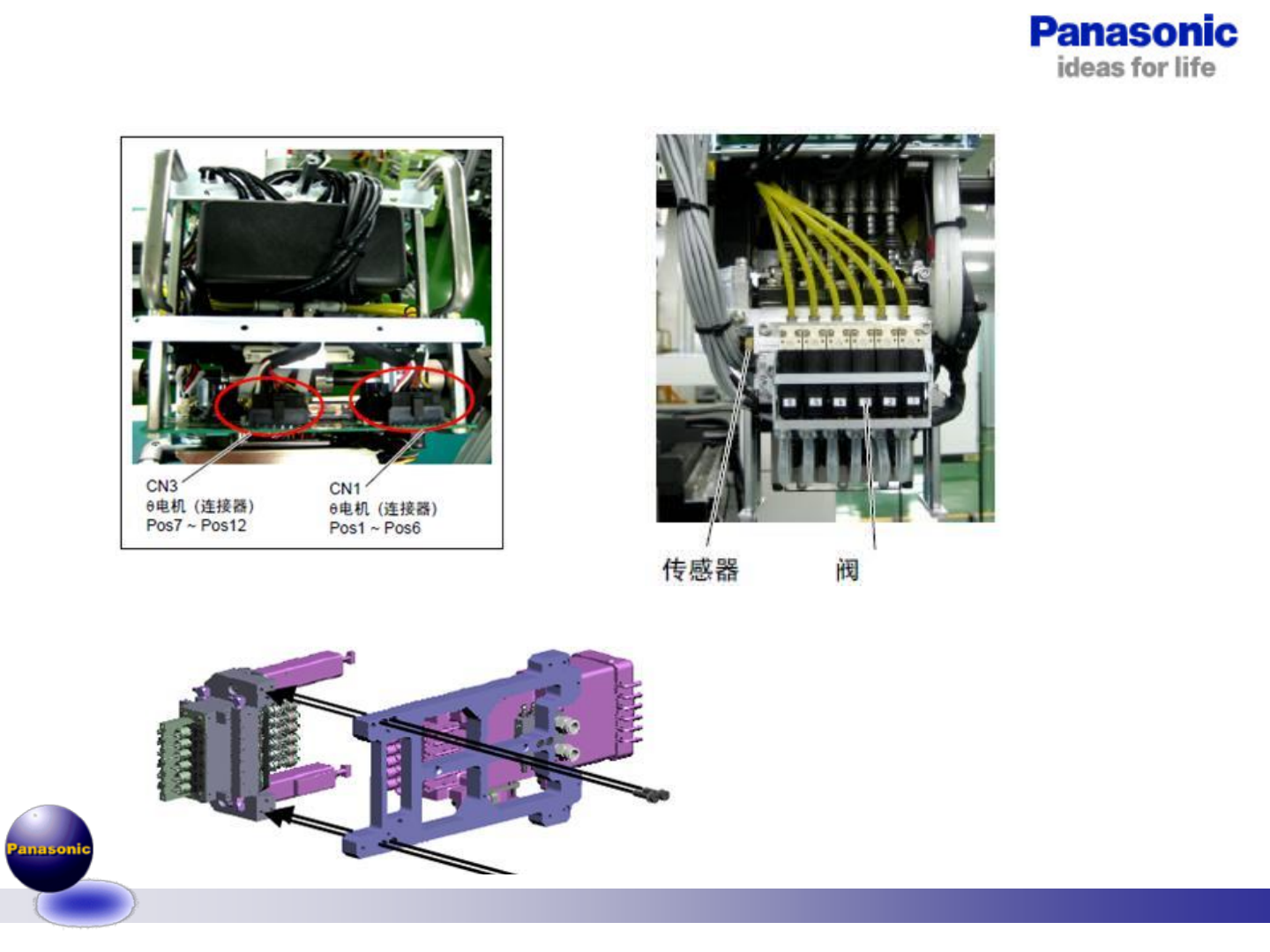

1. 拆除两θ马达cable线接头 2.拆除头部电池阀及真空SENSOR
3.拆除θ单元4颗M5固定螺丝及可卸下θ单元
