25 /83 4. 宽度调整 1 按 [ST EP2] 2 按 [ 宽度调整 ] 。 3 按 [ 基准宽度移动 ] 。 • 传送带宽度将会移动到 基准宽度 : 460 mm 。 4 将伺服开关置于 OFF 。 5 打开安全盖。 6 使用游标尺测量传送带 宽度。 7 关闭安全盖。 8 将伺服开关置于 ON 。
24/83
11 按 [确认]。
• 将会进行校准。
12 确认是否已正常结束。
• 每个吸嘴位置的显示在高度计测正
常结束后，会从‘--’变成‘OK’。
13 按 [面补正Z]。
• 吸头将会移动到作业位置。
14 确认吸嘴的安装位置。
12 吸嘴吸头
∗ 请使用230CS 吸嘴。
8 吸嘴吸头
∗ 请使用230C 吸嘴。
2 吸嘴吸头
∗ 请使用1002 号吸嘴。
15 按 [确认]。
• 将会进行校准。
16 确认是否已正常结束。
∗ 请反复进行步骤3. ~ 15.的操作，
在其他工作台上也要进行同样的操
作。
25/83
4.宽度调整

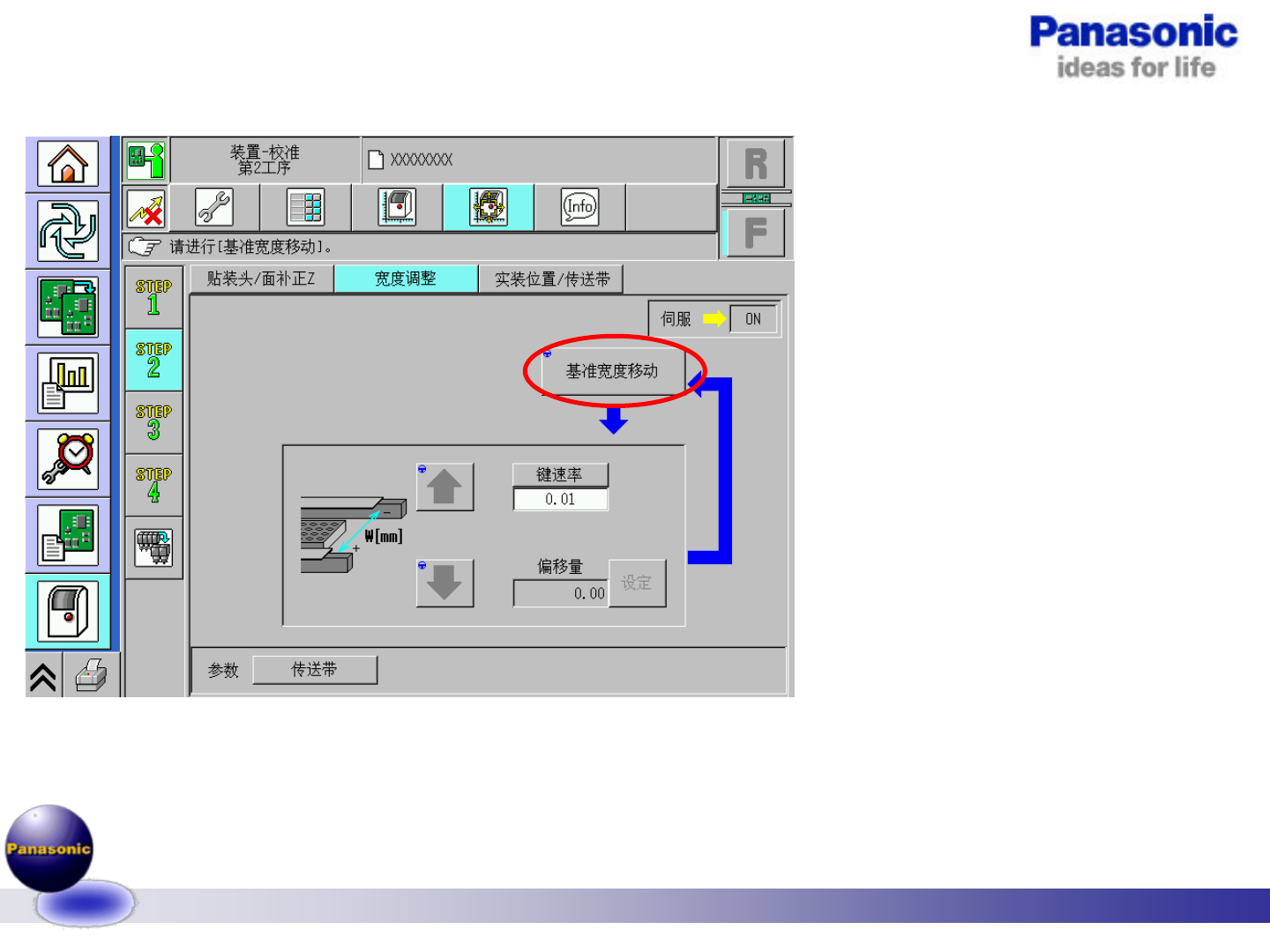

1 按 [STEP2]
2 按 [宽度调整]。
3 按 [基准宽度移动]。
• 传送带宽度将会移动到
基准宽度: 460 mm。
4 将伺服开关置于OFF。
5 打开安全盖。
6 使用游标尺测量传送带
宽度。
7 关闭安全盖。
8 将伺服开关置于ON。
26/83

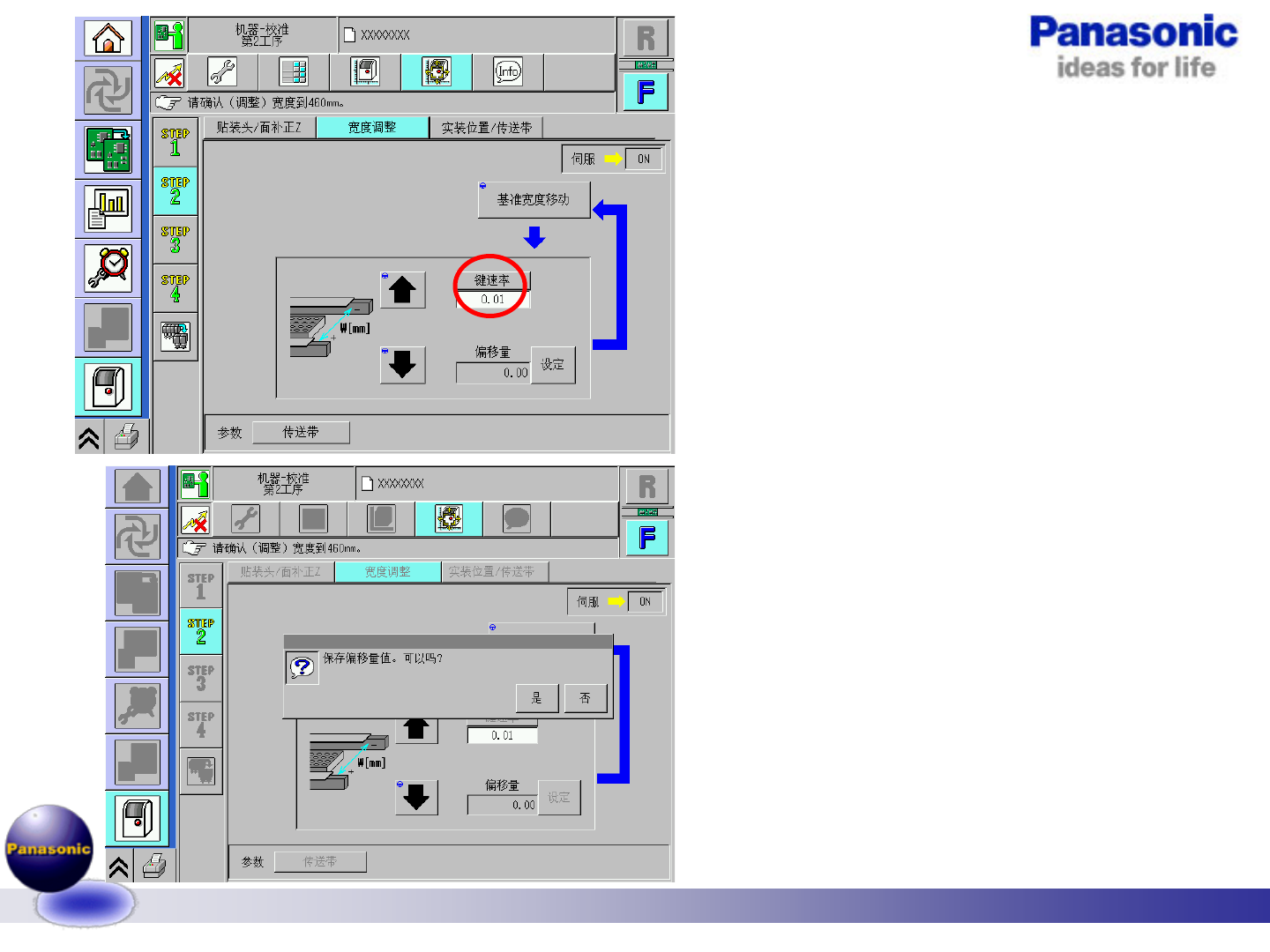

9 按 向上箭头 或按向下箭头
请将传送带宽度调整到基准宽度
0.5 mm ~0.7 mm。
∗ 按[键速率]，可变更动作量。
0.01 mm → 0.1 mm → 1 mm
10 反复步骤4 ~ 9的操作，直到
达到上述基准宽度。
11 按 [设定]。
• 将会保存调整的结果。
12 保存调整结果。
• 按 [是]，保存调整结果。
