8.3D照相机

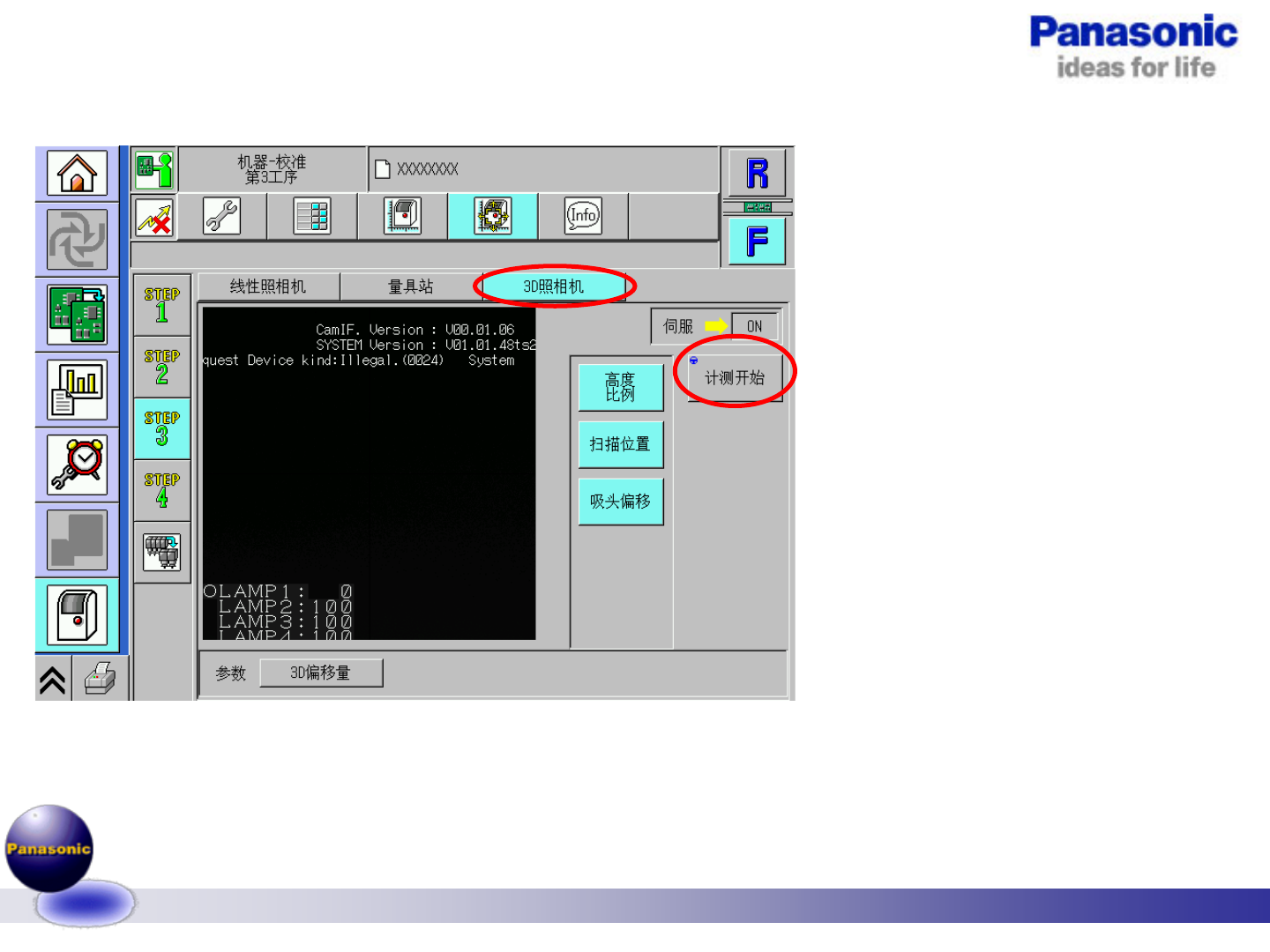

1 按 [STEP3]
2 按 [3D 照相机]。
3 选择工作台。
∗ 请选择进行校准的工作台。
4 选择所有的计测项目。
• 所选择的项目将会变成淡蓝
色显示。(解除选择的项目将
会变成灰色显示。)
5 按操作面板的 [计测开始]。
41/83
6 按操作面板的 [执行]。
• 将传送带宽度调整为215
mm。
7 按操作面板的 [确认]。
• 吸头将会移动到退避位置。
∗ 吸头移动后请设置在量具
站上。
8 安装量具站。
∗ 请事先将量具元件、照明
亮度量具安装在量具
站上。
42/83
14 按 [确认]。
• 吸头将会移动到作业
位置。
15 设置吸嘴。
• 吸头返回作业位置后
请设置吸嘴。
16 安装吸嘴。
8 吸嘴吸头
∗ 请将184 号吸嘴安装在吸嘴
位置3、6 上。
2 吸嘴吸头
∗ 请将1003 号吸嘴安装在所有
的吸嘴位置上。
