NPM高级培训报告E0090616 (2).pdf - 第42页
42 /83 14 按 [ 确认 ] 。 • 吸头将会移动到作业 位置。 15 设置吸嘴。 • 吸头返回作业位置后 请设置吸嘴。 16 安装吸嘴。 8 吸嘴吸头 ∗ 请将 184 号吸嘴安装在吸嘴 位置 3 、 6 上。 2 吸嘴吸头 ∗ 请将 1003 号吸嘴安装在所有 的吸嘴位置上。
41/83

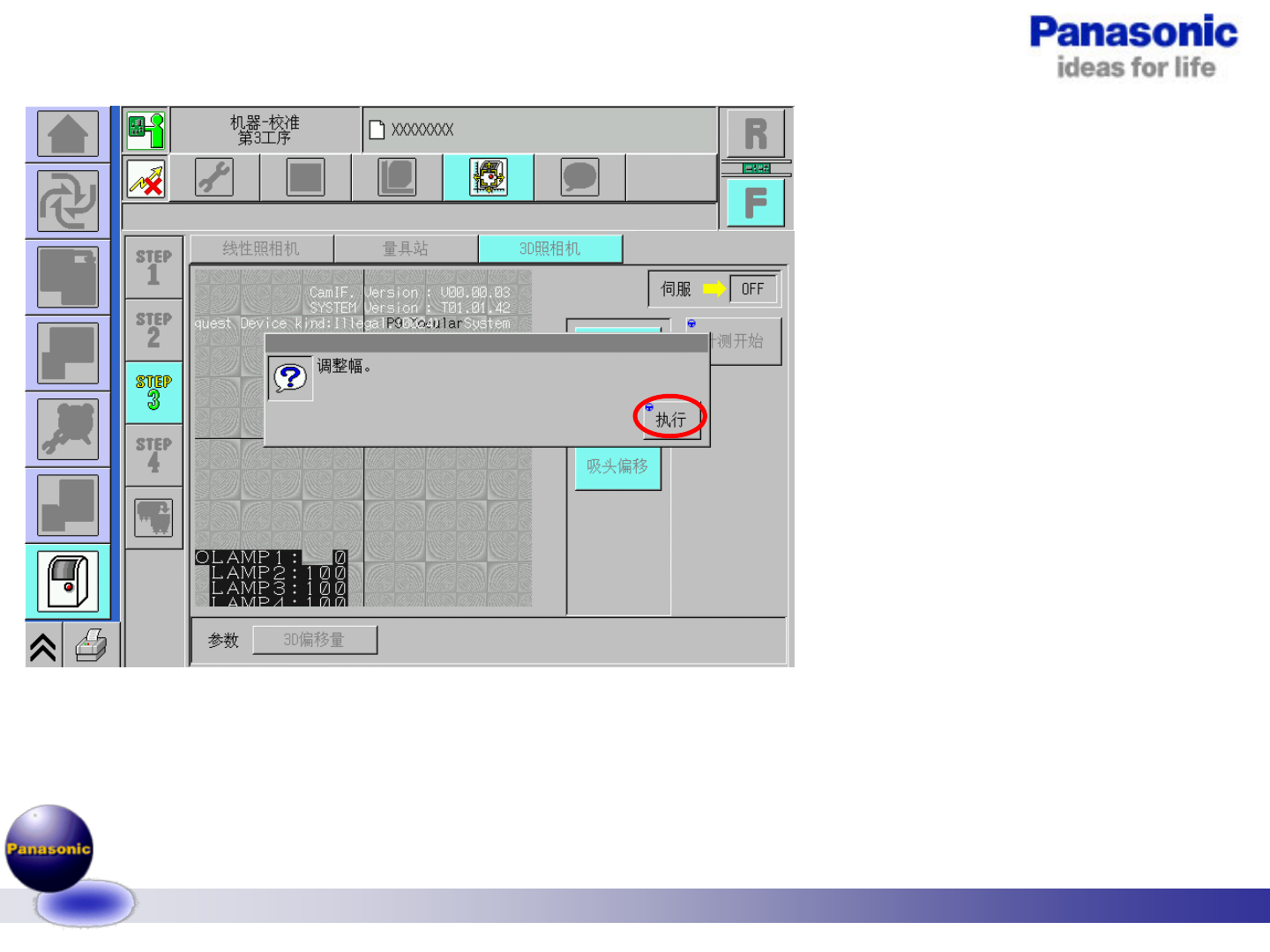

6 按操作面板的 [执行]。
• 将传送带宽度调整为215
mm。
7 按操作面板的 [确认]。
• 吸头将会移动到退避位置。
∗ 吸头移动后请设置在量具
站上。
8 安装量具站。
∗ 请事先将量具元件、照明
亮度量具安装在量具
站上。
42/83

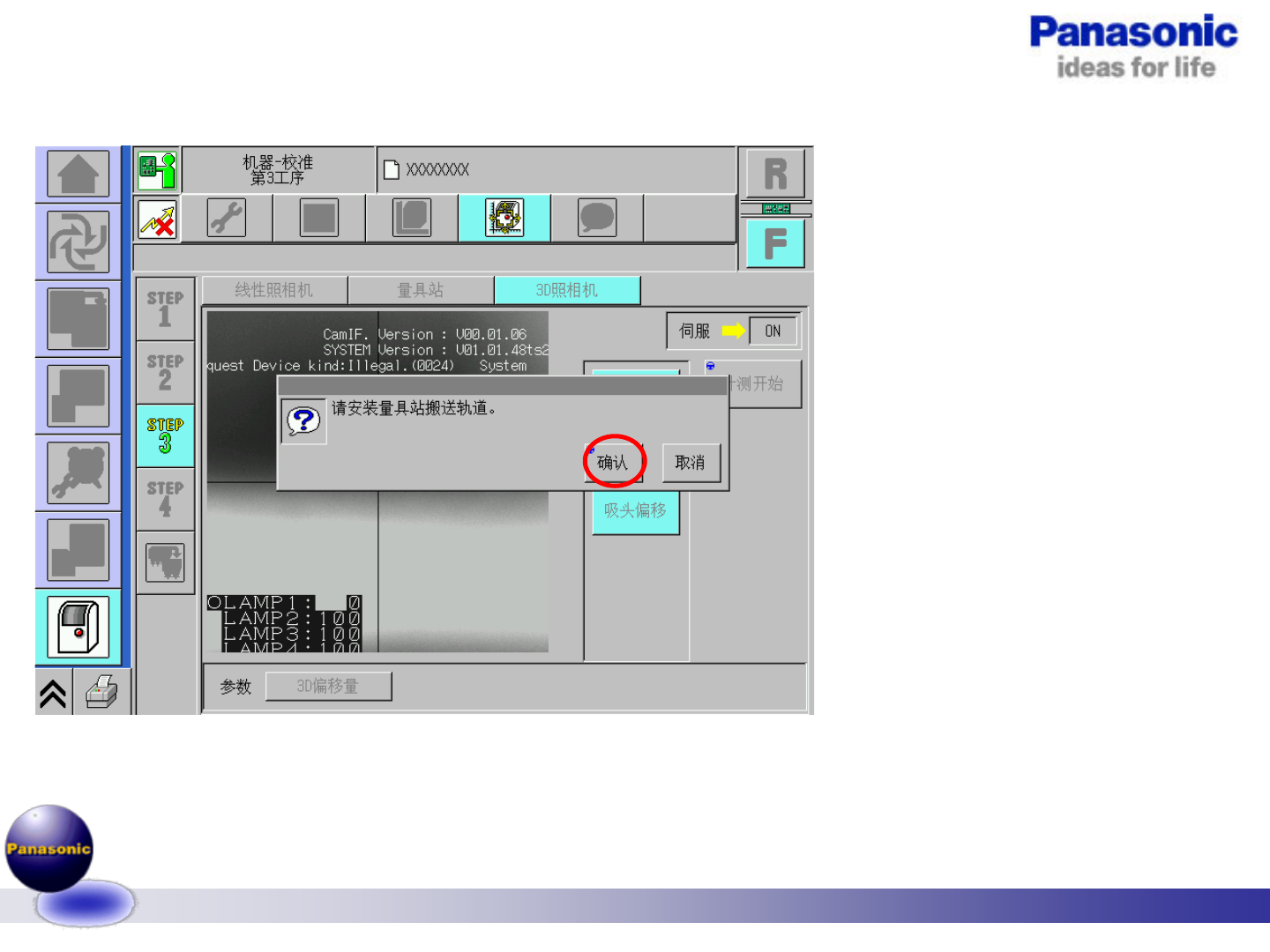

14 按 [确认]。
• 吸头将会移动到作业
位置。
15 设置吸嘴。
• 吸头返回作业位置后
请设置吸嘴。
16 安装吸嘴。
8 吸嘴吸头
∗ 请将184 号吸嘴安装在吸嘴
位置3、6 上。
2 吸嘴吸头
∗ 请将1003 号吸嘴安装在所有
的吸嘴位置上。
43/83
17 按 [确认]。
• 将会进行校准。
18. 确认是否已正常
结束。
19.重复以上操作，在
其他工作台上也要进
行同样的操作。
∗ 在本校准中，将保
存正常结束时计测的
参
