82 /83 ■ 功能简介 电脑 PCI 卡 : 1. CPU : Inte l Celeron M Proce ssor 2. Main Memory : DIMM 256 MB 3. FLASH 记 忆体 : 128 MB * 2 照相控制制卡 : 主要是照相机监控將画面传送 CPU 卡 轴 & I/O 卡 : 通过各自独立 CPU 进行 轴控制和 I/O 控制 ( I/O 光迁通讯 )
81/83

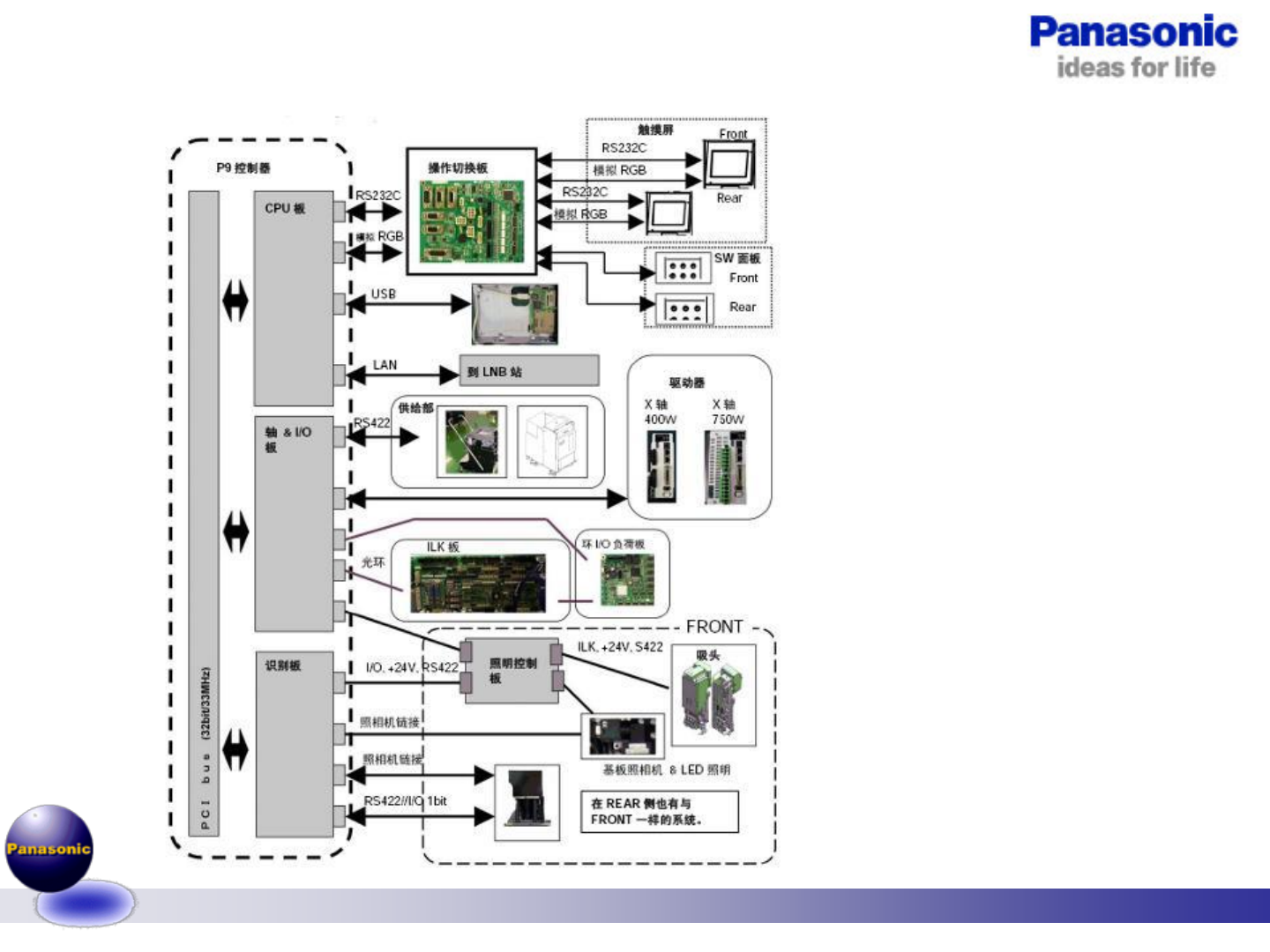

七:控制系统体系
NPM设备内部有P9
控制箱,P9内有3块
板卡,左图显示的是
P9控制的主要功能.
82/83

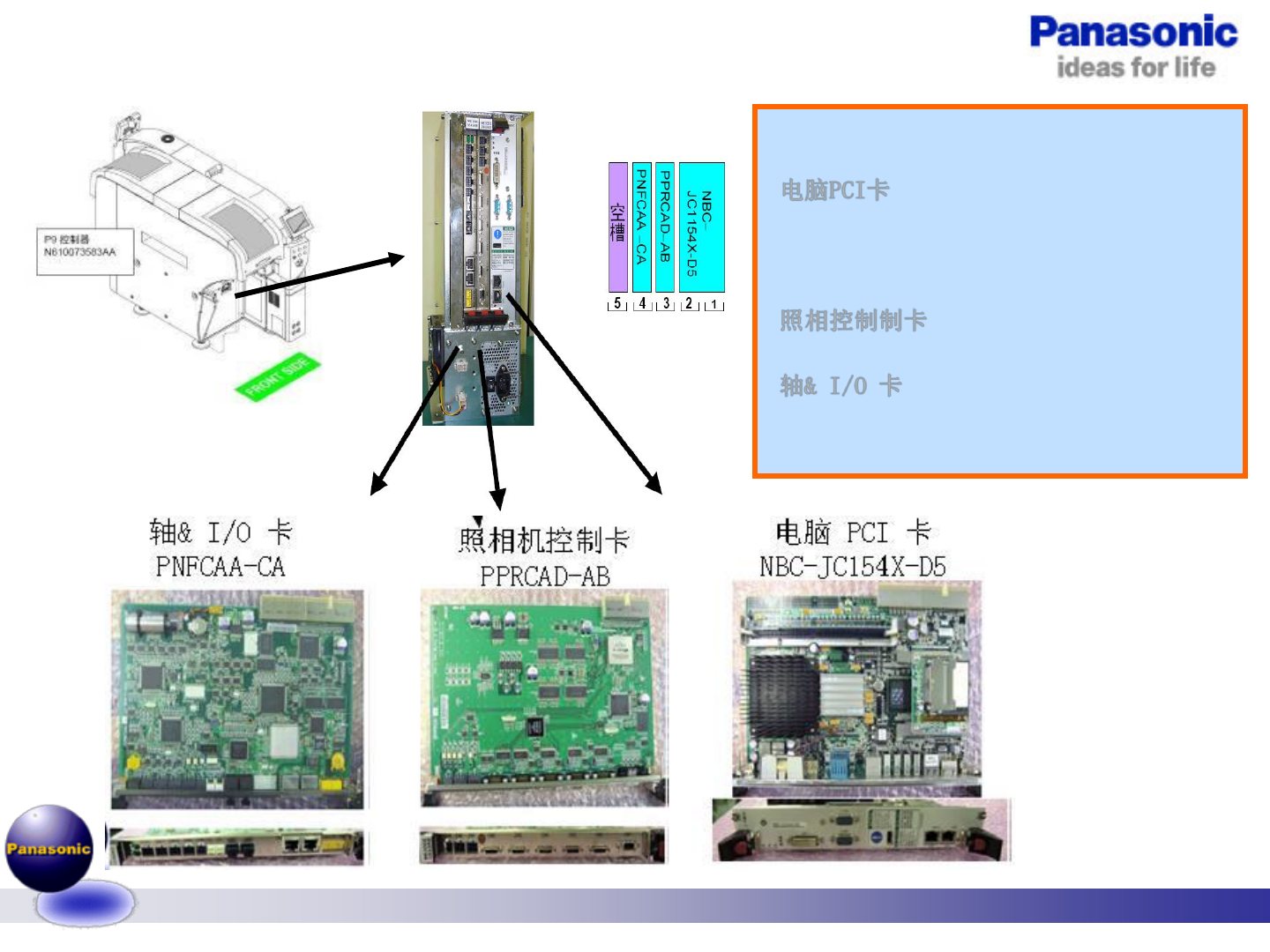

■ 功能简介
电脑PCI卡:
1. CPU : Intel Celeron M Processor
2. Main Memory : DIMM 256 MB
3. FLASH记忆体 : 128 MB * 2
照相控制制卡:
主要是照相机监控將画面传送CPU卡
轴& I/O 卡:
通过各自独立CPU进行轴控制和 I/O 控制
( I/O 光迁通讯 )
83/83

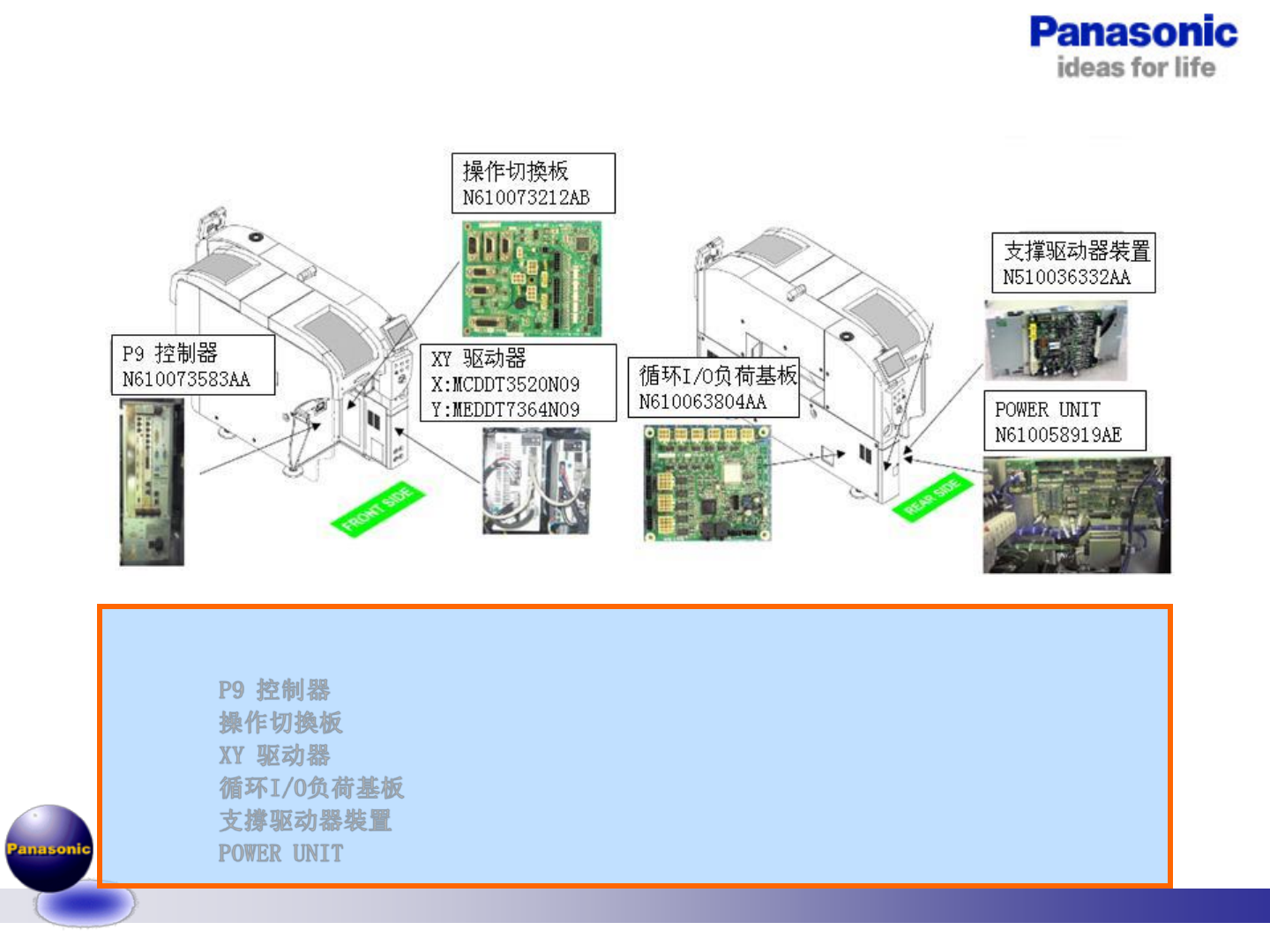

■ 功能简介
P9 控制器 ：有三个主控制板 ( 轴、 I/O 、PCI 电脑)
操作切換板: 主要是控制面上功能键及属按纽
XY 驱动器: 前后各一组
循环I/O负荷基板:主要控制“轴”及 “I/O” 通讯控制 连接 P9 控制电脑
支撐驱动器裝置:驱动电机控制卡
POWER UNIT: 主管所有讯号通讯 /电机控制卡 ILK (含 I/O 控制卡 )
