77 /83 测试治具之测试方式 间距 0.4 mm Li ne ar sc al e 调整步骤 : A>Power off. B> 将治具接于 reader 接头于 beam 上 . C> 调整 reader 之上下左右之位置 . D> 特別注意间距 0.4 mm Linear scale 注意事项 利用 ABS ST 773A 软体调整 Y 方向原点
76/83
六:X,Y轴读写头调整
NPM 读写头调整是
通过ST700软件控制,
将ST700软件安装在
PC中,然后通过数据
线连接PC与NPM的
X,Y轴驱动器.
通过软件来判定读
写头是否调整到位.
77/83
测试治具之测试方式
间距0.4 mm
Linear scale 调整步骤:
A>Power off.
B>将治具接于reader接头于beam上.
C>调整reader之上下左右之位置.
D>特別注意间距0.4 mm
Linear scale 注意事项
利用 ABS ST773A 软体调整 Y 方向原点
78/83

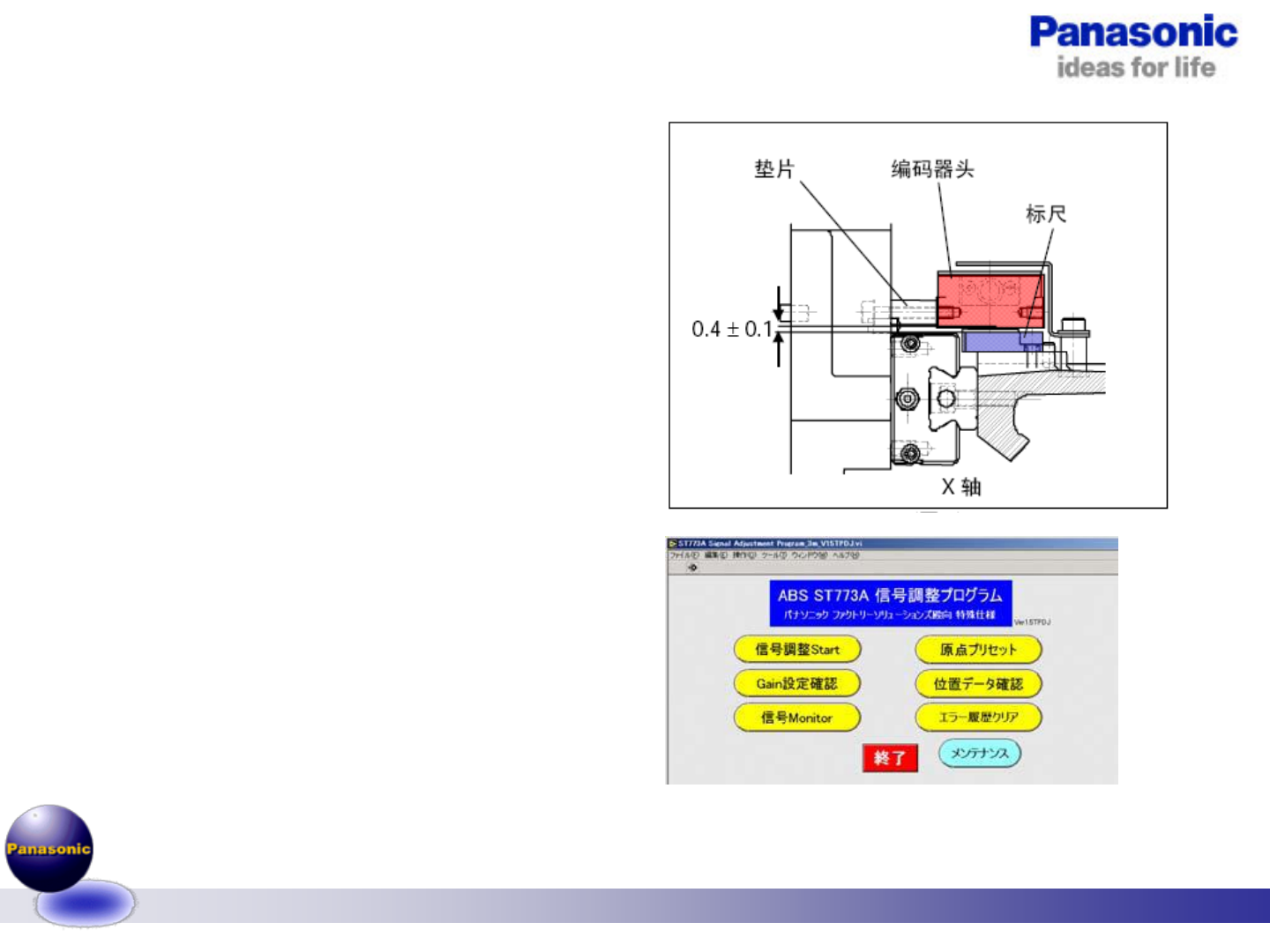

1. 将电源和空气置于OFF。
2. 使用垫片治具，调整线性编码器和标
尺之间的间隙(调整到0.4mm ±
0.1mm ) 。(右上图)
=基准值=
间隙 : 0.4 ± 0.1mm
=注意=
确认配线和标尺盖没有接触。
3. 将PC 连接到编码器头上，启动
ST700 信号调整程序。
(右下图)
4.将电源和空气置于ON，启动设备。
5. 执行ST700 调整程序的 <信号调整
Start> ，确认是否为OK。
(右下图)
