72/83
贴装结果的确认及反映
1:按照正常生产
程序步骤进行生
产.

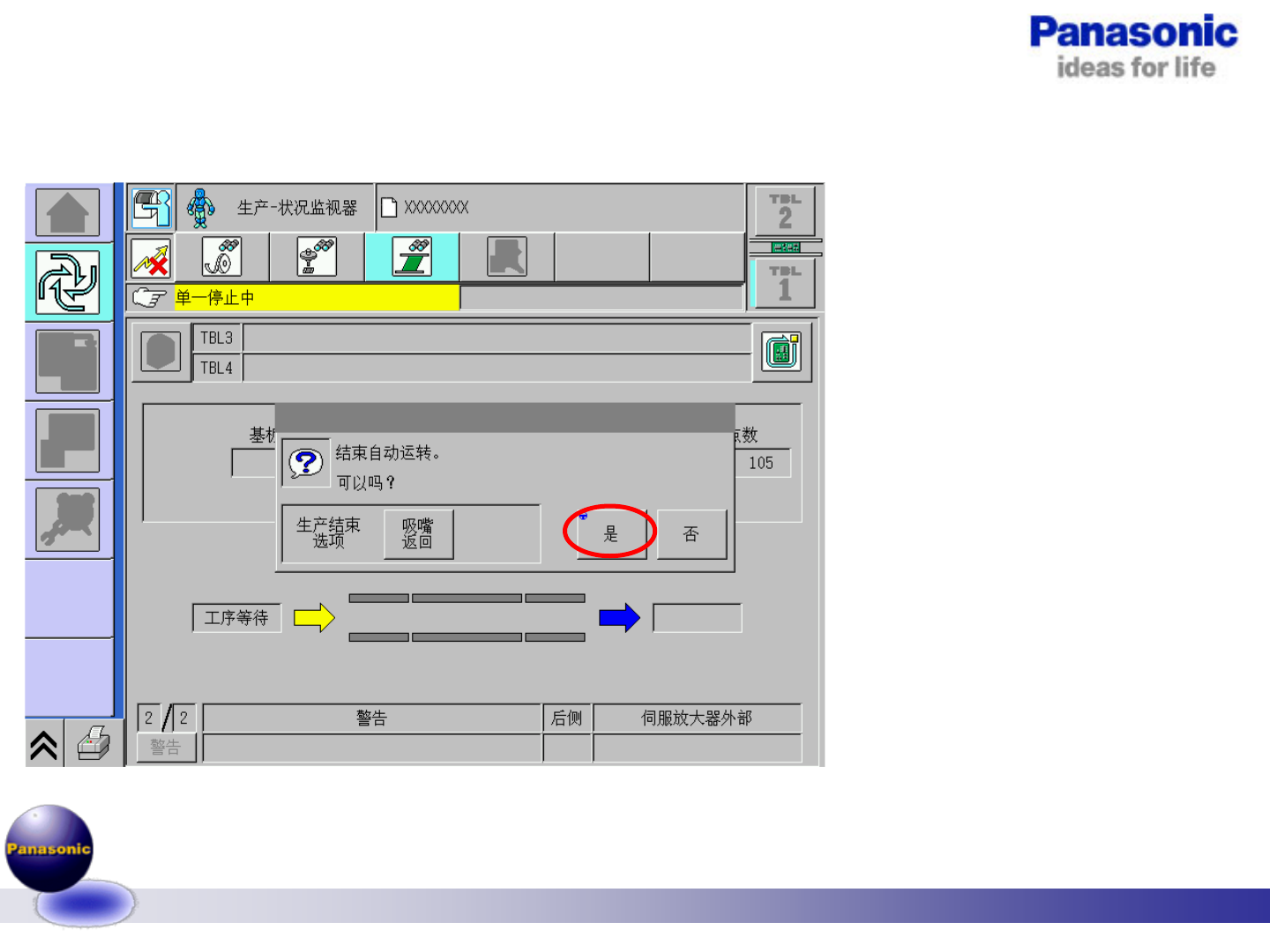

2: 贴装完毕后,
退出生产画面,返
回主画面
73/83

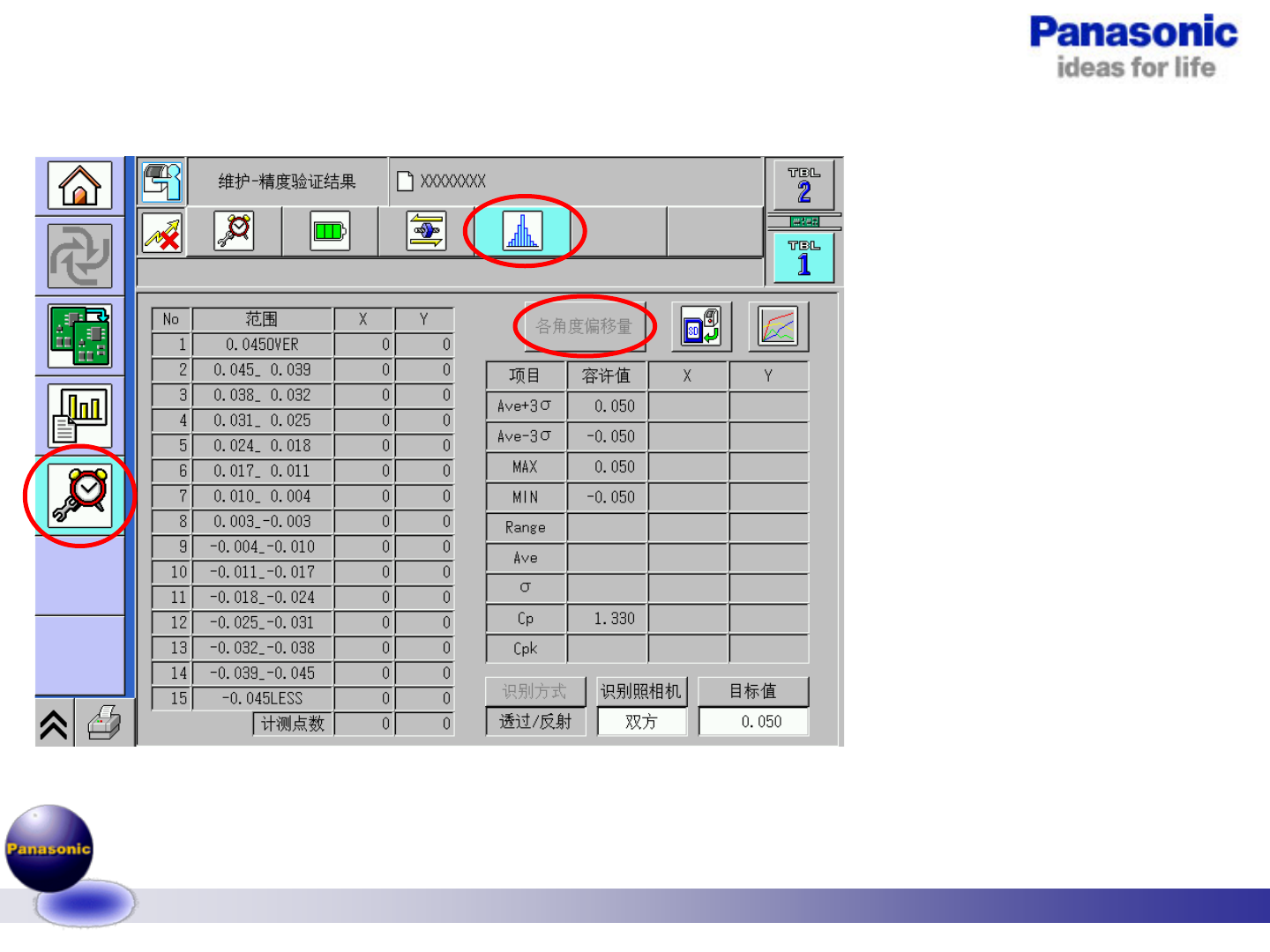

3 进入[精度验证结果]
画面
4 按 [目标值]。
• 芯片元件 0.040 mm
• 异形元件 0.030 mm
5 选择工作台。
按 ，显示前后个别和
综合的精度。
6 显示贴装精度。
计测结果CpK 比规定
值低的情况下反映各
角度偏移量。
74/83

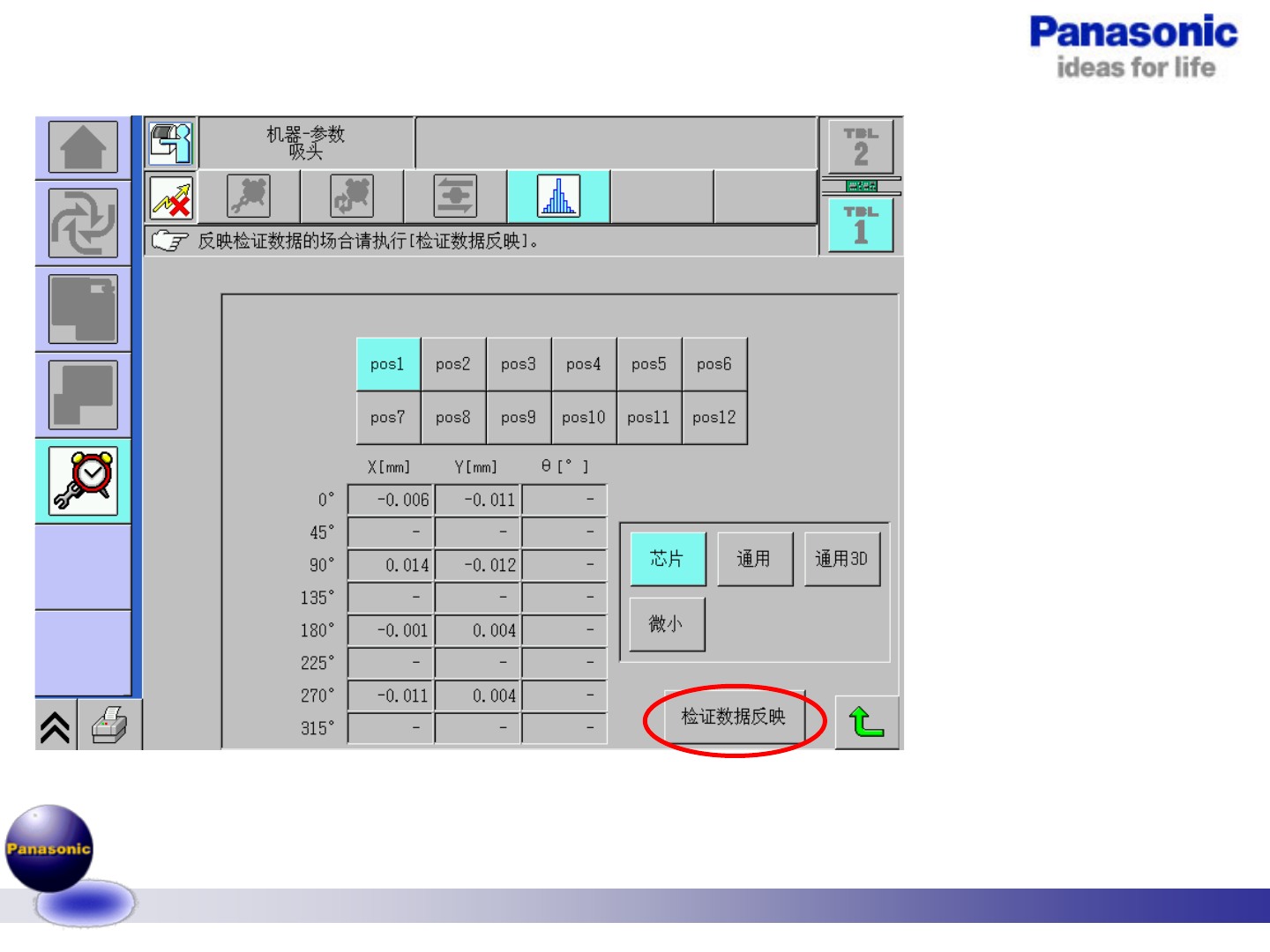

8 反映贴装偏移
量的情况下按
[各角度偏移量]。
按[各角度偏移
量]后显示出左
图画面。
9 选择要显示的
吸嘴。
10 显示出各吸
嘴的偏移量。
11 选择要显示
的工作台。
12 选择贴装后
的元件。
根据贴装后的元
件种类进行显示。
