23 /83 5 按 [ 高度计测 ] 。 • 吸头将会移动 到作业位置。 6 将伺服开关置于 OFF 。 7 打开安全盖。 8 将吸嘴安装在步骤 4. 中所 选择的吸嘴位置上。 12 吸嘴吸头 ∗ 请安装 230CS 吸嘴。 8 吸嘴吸头 ∗ 请安装 230C 吸嘴。 2 吸嘴吸头 ∗ 请安装 1002 号吸嘴。 9 关闭安全盖。 10 将伺服开关置于 ON 。
22/83
3.吸头/面补正Z
1 按 [STEP2]。

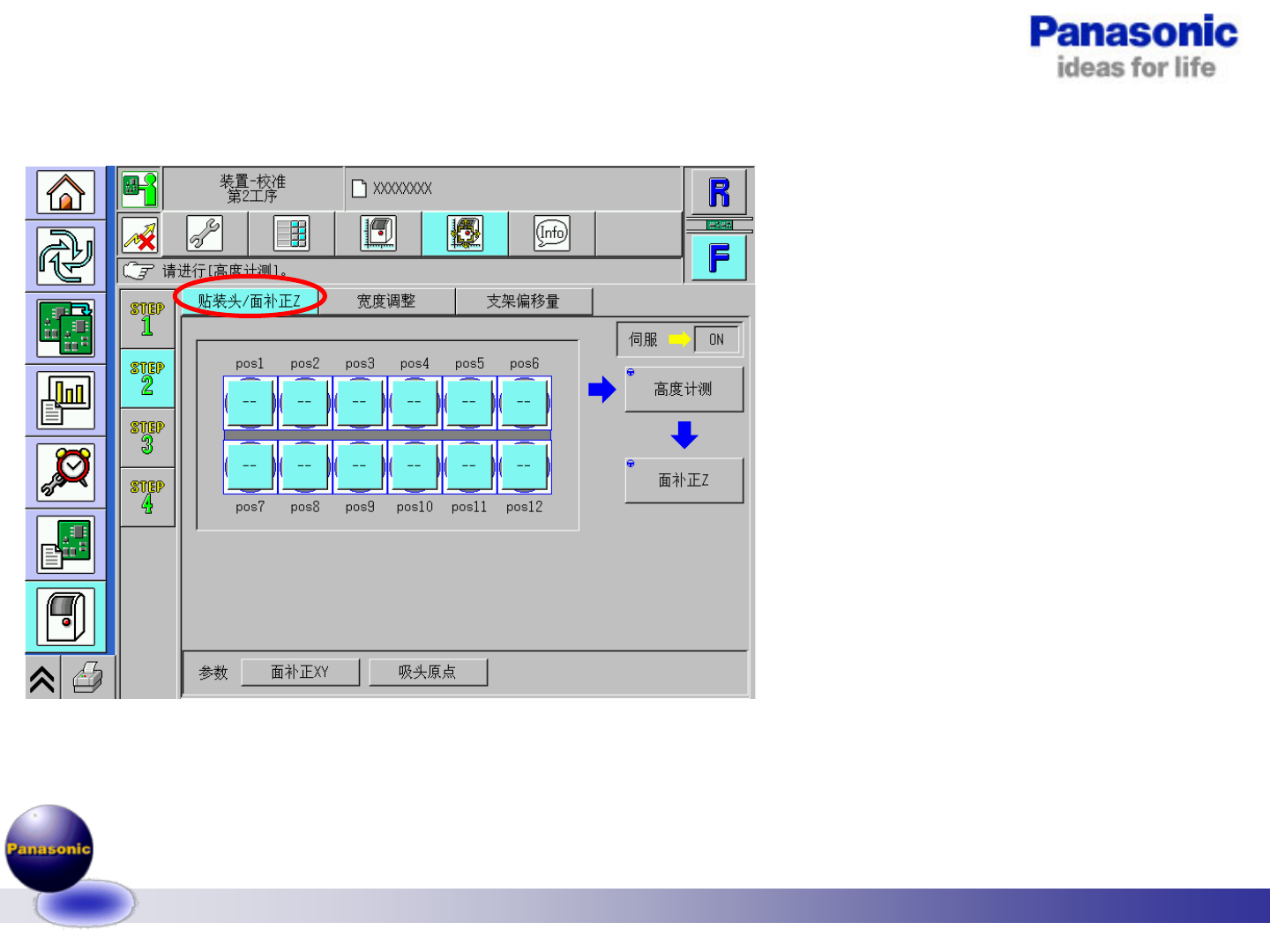

2 按 [贴装头/面补正Z]。
3 选择工作台。
∗ 请选择进行校准的工作台
4 选择吸嘴位置。
∗ 请选择进行高度计测的吸
嘴位置。
∗ 在初期画面上已选择所有
的吸嘴位置，平时基
本上也请选择所有的吸嘴位
置。但是，有不使用的吸嘴
位置时，请仅选择所需要的
吸嘴位置。
23/83

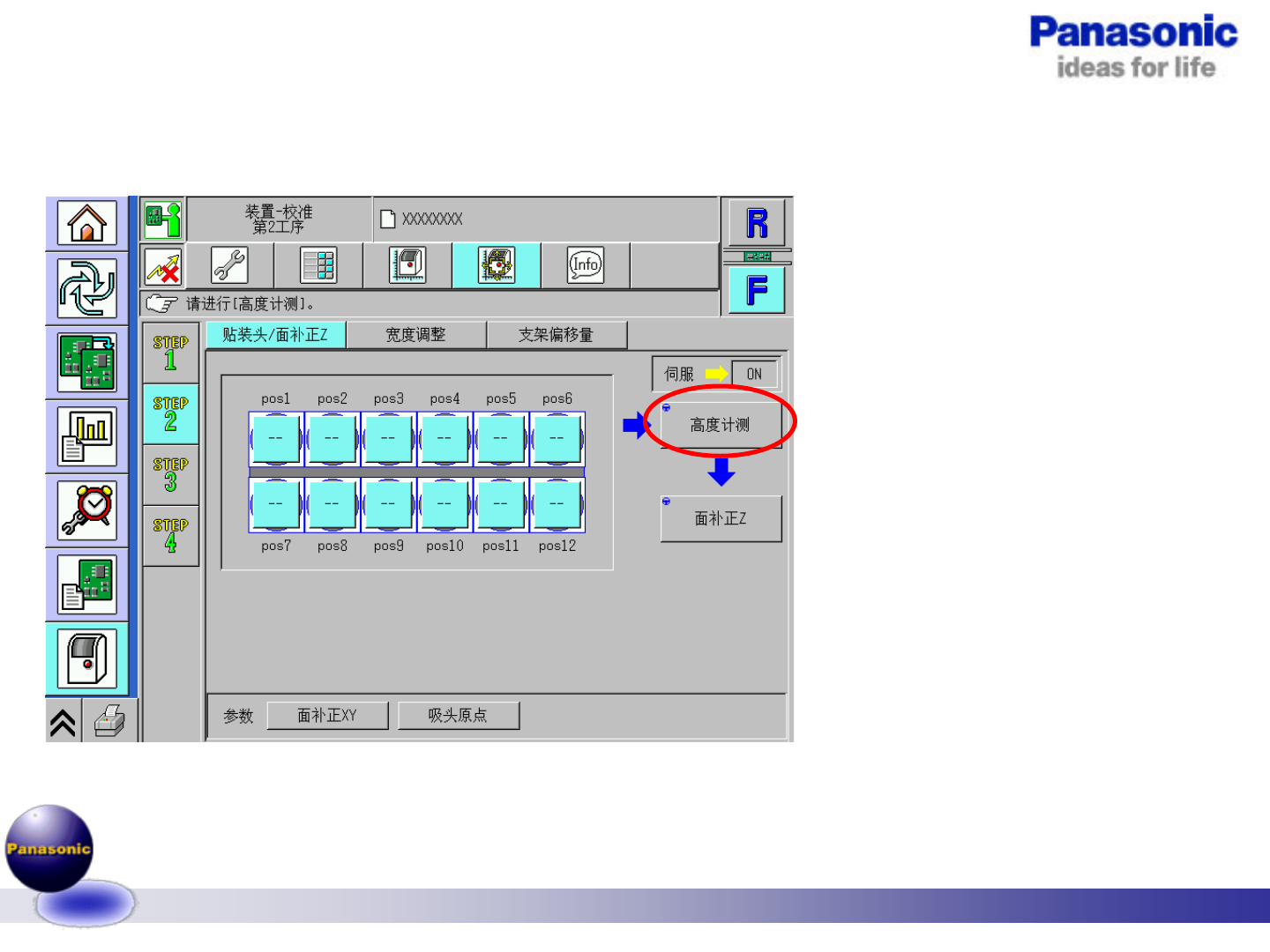

5 按 [高度计测]。
• 吸头将会移动到作业位置。
6 将伺服开关置于OFF。
7 打开安全盖。
8将吸嘴安装在步骤4.中所
选择的吸嘴位置上。
12 吸嘴吸头
∗ 请安装230CS 吸嘴。
8 吸嘴吸头
∗ 请安装230C 吸嘴。
2 吸嘴吸头
∗ 请安装1002 号吸嘴。
9 关闭安全盖。
10 将伺服开关置于ON。
24/83

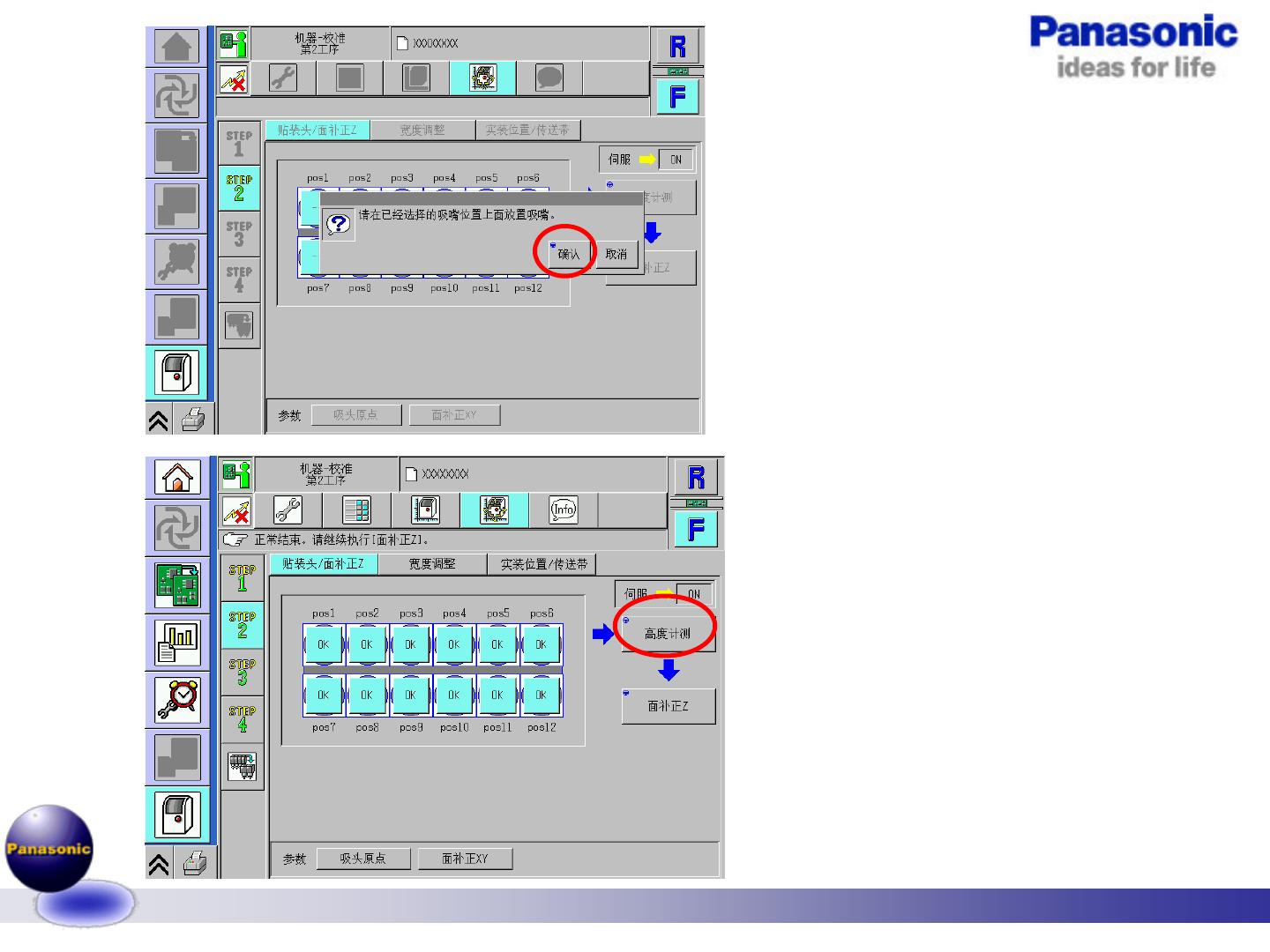

11 按 [确认]。
• 将会进行校准。
12 确认是否已正常结束。
• 每个吸嘴位置的显示在高度计测正
常结束后，会从‘--’变成‘OK’。
13 按 [面补正Z]。
• 吸头将会移动到作业位置。
14 确认吸嘴的安装位置。
12 吸嘴吸头
∗ 请使用230CS 吸嘴。
8 吸嘴吸头
∗ 请使用230C 吸嘴。
2 吸嘴吸头
∗ 请使用1002 号吸嘴。
15 按 [确认]。
• 将会进行校准。
16 确认是否已正常结束。
∗ 请反复进行步骤3. ~ 15.的操作，
在其他工作台上也要进行同样的操
作。
