33 /83 6. 线性照相机 1 按 [ST EP3] 2 按 [ 线性照相机 ] 。 3 选择工作台。 ∗ 请选择进行校准的 工作台。 4 按 [ 吸头 θ 轴原点 ] 。
32/83

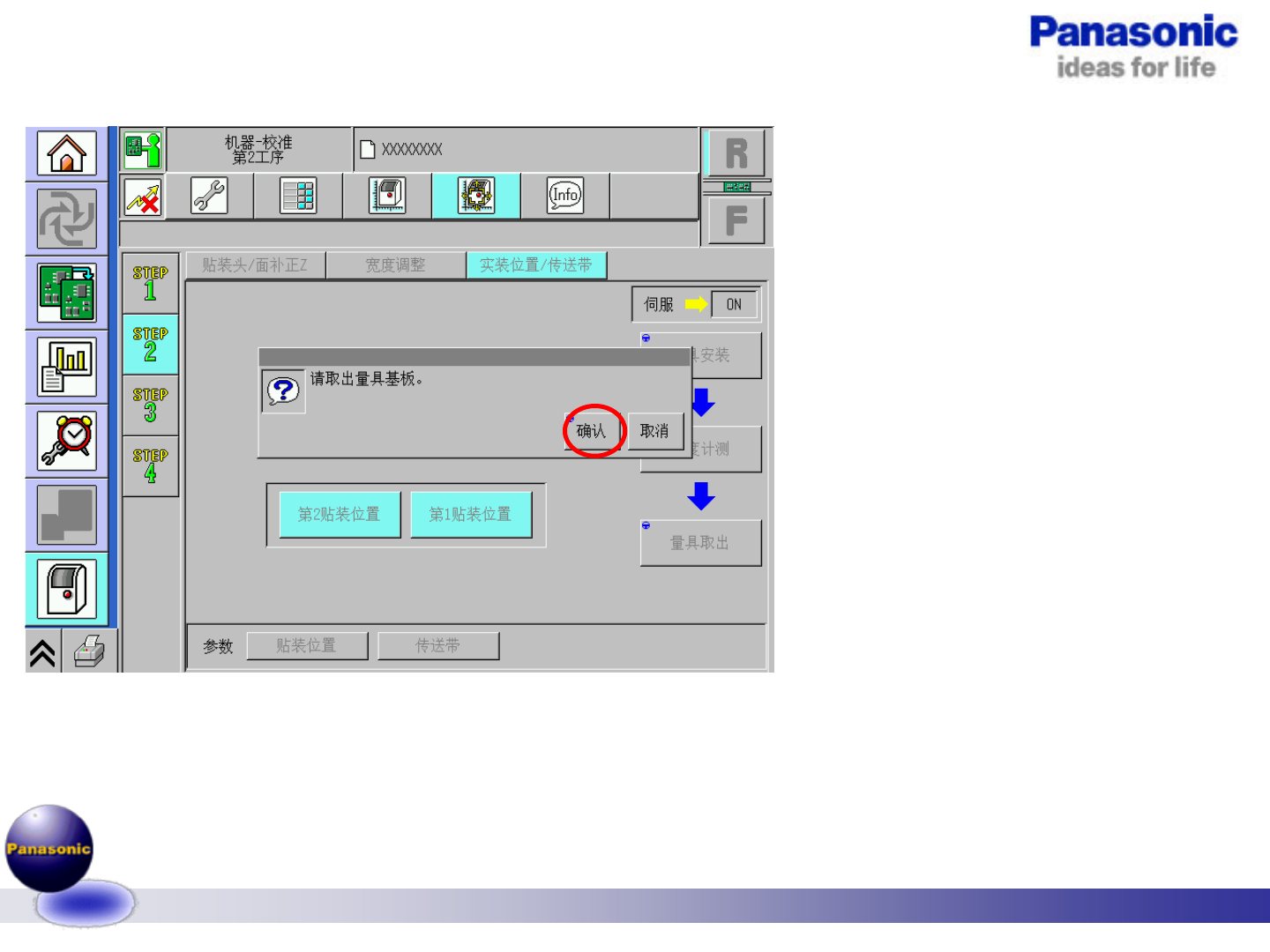

26 按 [确认]。
• 宽度调整轴会移动到
原点，支撑块会上升。
27.拆下支撑量具销。
按 [确认]。
• 支撑块将会下降。
33/83
6.线性照相机
1 按 [STEP3]
2 按 [线性照相机]。
3 选择工作台。
∗ 请选择进行校准的
工作台。
4 按 [吸头θ 轴原点]。
34/83

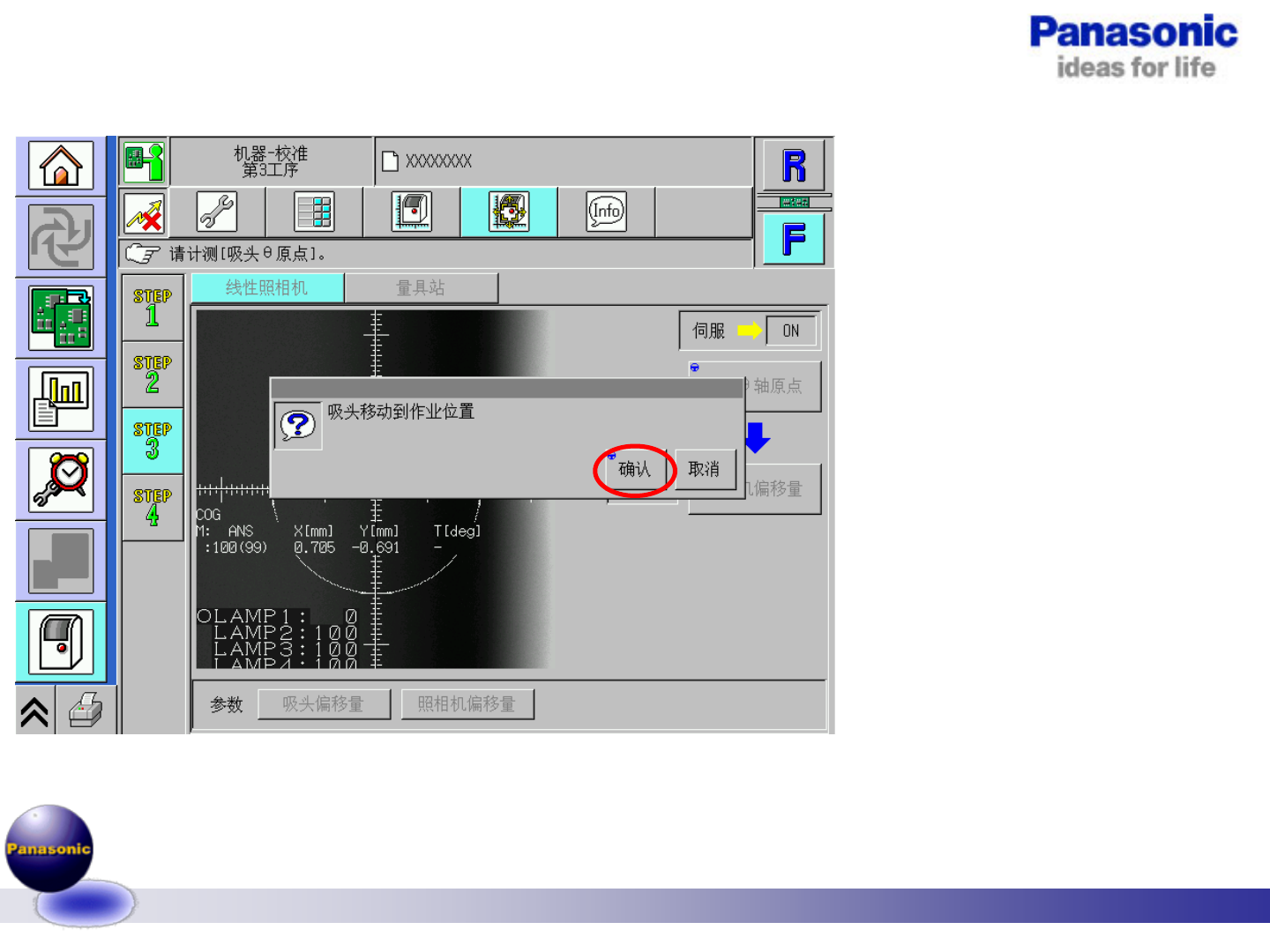

5 按 [确认]。
吸头将会移动到作业位置。
6 将伺服开关置于OFF。
7 打开安全盖。
8 安装线性照相机量具。
线性照相机量具
12 吸嘴吸头
∗ 请将线性照相机量具安装在吸嘴位
置9 上。
8 吸嘴吸头
∗ 请将线性照相机量具安装在吸嘴位
置6 上。
2 吸嘴吸头
∗ 请将线性照相机量具安装在吸嘴位
置1 上。
9 关闭安全盖。
