Installationsanleitung Stationssoftware Version 605.03 SP3 Ausgabe 12/2012
9 von 46
- Kalibrieren Sie die Köpfe der Maschinen D1 /D1i, D2 / D2i und D4 / D4i nach einem Upgrade auf die
Softwareversion 605.x neu. Bei diesen Maschinen ist die Temperaturkompensation aktiviert.
3.3 Upgrade von Version 601.x oder 602.x
Beachten Sie bei einem Upgrade auf die Softwareversion 605.xx Folgendes:
VORSICHT
Für ein Upgrade auf die Softwareversion 605.xx beachten Sie bitte die Installationsanleitung
"Betriebssystem Windows Embedded XP für MC D+E", Artikelnummer [00195327-xx].
Sie benötigen dazu das Standard-Medienpaket [03054699-xx].
- Für die Maschinentypen SIPLACE X2, X3 und X4 mit CPU 076 sind folgende Umrüstpakete für den
Maschinencontroller erforderlich:
- Umrüstpaket für SIPLACE X4 mit CPU 076 (Artikelnummer: [03029123S03]) zum Rechner-
Upgrade auf CPU 086.
- Umrüstpaket für SIPLACE X2 und X3 mit CPU 076 (Artikelnummer: [03051831]) zur
Speichererweiterung auf 128 MB

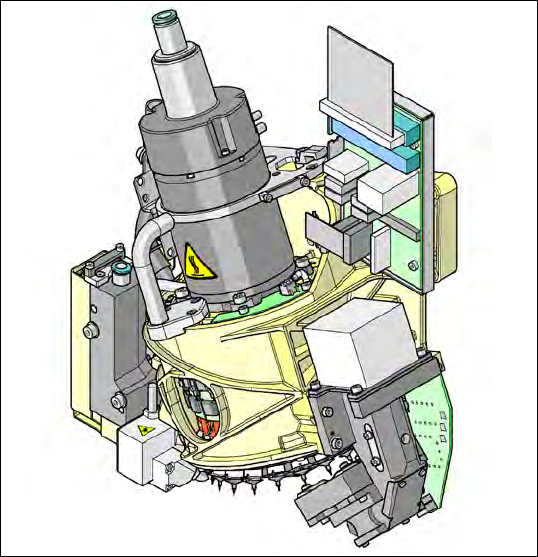

- Bringen Sie die Temperatur-Warnschilder [03031926-01] auf dem C&P20 an (siehe Abbildung).
Installationsanleitung Stationssoftware Version 605.03 SP3 Ausgabe 12/2012
10 von 46
- Kalibrieren Sie die Köpfe der Maschinen D1 / D1i, D2 / D2i und D4 / D4i nach einem Upgrade auf die
Softwareversion 605.xx neu. Bei diesen Maschinen ist die Temperaturkompensation aktiviert.
Installationsanleitung Stationssoftware Version 605.03 SP3 Ausgabe 12/2012
11 von 46
4 Voraussetzungen
4.1 Software-Komponenten SIPLACE X-Serie, D-Serie und CA-Serie
4.1.1 Station
Die Station arbeitet mit folgender Betriebssystemkonfiguration:
- Stationsrechner: Microsoft Windows XP Professional (inkl. Service Pack 2 und aktuelle Hotfixes)
- Maschinencontroller: Microsoft Windows embedded XP (SP2)
4.1.2 Automatenkomponenten
Die einwandfreie Funktion der Stationssoftware setzt folgende Versionen anderer Automatenkomponenten
voraus:
Stationsrechner SIPLACE Vision Maschinencontroller SIPLACE Pro
Version 605.03 SP3 Version 414 Version 605.03 SP3 Version 8.0
Version 9.3
*)
*)
Wenn die BE-Kamera Typ 30 verwendet wird, ist SIPLACE Pro Version 9.3 erforderlich.
VORSICHT
Die Funktionsstände von Stationsrechner-, Vision-, Maschinencontroller- und SIPLACE Pro-
Software müssen zusammenpassen.
