Installationsanleitung Stationssoftware Version 605.03 SP3 Ausgabe 12/2012
17 von 46
4.4 Hardwarekomponenten SIPLACE CA-Serie
HINWEIS
Die Hardwarekonfiguration des Stationsrechners und des optionalen Visionrechners kann
nur mit einer bestimmten Hardwarekonfiguration des Maschinencontrollers kombiniert
werden, siehe nachfolgende Tabelle.
Stationsrechner Maschinencontroller Visionrechner
(bei Option 3D-Koplansensor)
SIMATIC Box PC 627
SIMATIC Box PC 627 SIMATIC Box PC 627
4.4.1 Stationsrechner
Bezeichnung
SIMATIC Box PC 627
CPU / Taktfrequenz
Pentium M / 2 GHz
Speicher RAM
1 GB
Festplatte
40 GB
externes DVD-Laufwerk
ja
Serielle Schnittstellen
1
USB-Schnittstellen und externer USB-Hub
ja
Netzwerk
2x 100 MBit
Tabelle 4-10: Hardware Stationsrechner (Konfiguration SIPLACE CA-Serie)
4.4.2 Maschinencontroller
Bezeichnung
SIMATIC Box PC 627
CPU / Taktfrequenz
Pentium M / 2 GHz
Speicher RAM
1 GB
Festplatte
40 GB
externes DVD-Laufwerk
ja
Serielle Schnittstellen
1
USB-Schnittstellen
und externer USB-Hub
ja
Netzwerk
2x 100 MBit
Tabelle 4-11: Hardware Maschinencontroller (Konfiguration SIPLACE CA-Serie)
Installationsanleitung Stationssoftware Version 605.03 SP3 Ausgabe 12/2012
18 von 46
4.4.3 Visionrechner (optional)
Bezeichnung
SIMATIC Box PC 627
CPU / Taktfrequenz
Pentium M / 2 GHz
Speicher RAM
1 GB
Festplatte
40 GB
externes DVD-Laufwerk
ja
Serielle Schnittstellen
1
USB-Schnittstellen und externer USB-Hub
ja
Netzwerk
2x 100 MBit
Tabelle 4-12: Hardware Visionrechner (optional für SIPLACE CA3 mit 3D-Koplansensor)
Installationsanleitung Stationssoftware Version 605.03 SP3 Ausgabe 12/2012
19 von 46

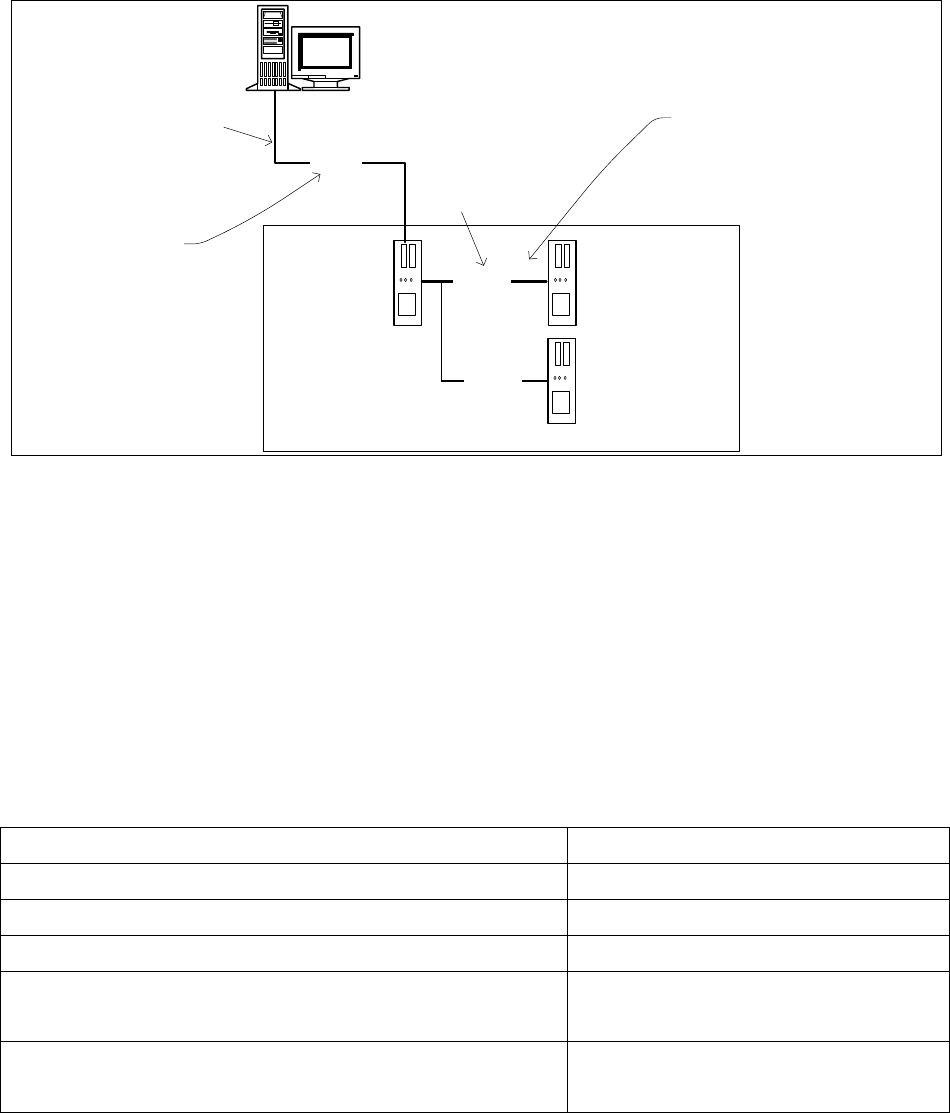

4.5 Netzwerkkonfiguration
Stationsrechner
Maschinencontroller
10Base-T
100Base-T
Privates Netzwerk zwischen
Stationsrechner,
Visionrechner (optional)
und Maschinencontroller
SIPLACE-LAN
bzw.
Kunden-LAN
SIPLACE Pro
Twisted Pair TP
(100 MB)
Twisted Pair TP
(10 MB)
Visionrechner
(optional)
100Base-T
Abb. 4-1: Netzwerkverbindungen Maschine und SIPLACE Pro
Zwischen Stationsrechner, Visionrechner (optional) und Maschinencontroller ist ein eigenes privates
Netzwerk (100 MB) über eine Subnetmask eingerichtet.
Die IP-Adressen für Stationsrechner, Visionrechner und Maschinencontroller können somit für alle
SIPLACE-Maschinen fest vergeben werden. Diese IP-Adressen sind außerhalb des privaten Netzwerkes,
also auch z.B. im SIPLACE-LAN bzw. Kunden-LAN, nicht bekannt.
Während der Installation der Stationssoftware müssen diese IP-Adressen nicht mehr vom Bediener
konfiguriert werden.
IP-Adresse Stationsrechner
192.168.255.249
IP-Adresse Maschinencontroller
192.168.255.250
IP-Adresse Visionrechner
192.168.255.251
Subnetmask Stationsrechner/Maschinencontroller
255.255.255.248
IP-Adressband SIPLACE-LAN bzw.
IP-Adessband Kunden-LAN
172.22.xxx.xxx
wird vor Ort konfiguriert
Subnetmask SIPLACE-LAN bzw.
Subnetmask Kunden-LAN
255.255.0.0
wird vor Ort konfiguriert
Tabelle 4-13: Netzwerkkonfiguration
