5.3.3.2 Kalibrieren des Touchscreens für die D-Serie
→ Wählen Sie Start Program Files PenMount Utilities PenMount Control Panel um das
Programm zur Kalibrierung der Touchscreens zu starten.
Abb. 5-9: PenMount Control Panel
→ Öffnen Sie die Registerkarte Multiple Monitors.
Abb. 5-10: PenMount Control Panel – Registerkarte Multiple Monitors
→ Aktivieren Sie die Checkbox Multiple Monitor Support.
→ Klicken Sie auf die Schaltfläche Map Touch Screens.
Die Dialogbox "Mapping" wird angezeigt.
Installationsanleitung Stationssoftware Version 605.03 SP3 Ausgabe 12/2012
28 von 46
Abb. 5-11: PenMount Control Panel – Dialogbox "Mapping"
→ Bestätigen Sie die Dialogbox "Mapping" mit OK.
→ Tippen Sie jeweils mit dem Finger den Monitor an, an dem Please touch this monitor angezeigt
wird.
Abb. 5-12: Touchscreens mappen
Die Touchscreens sind jetzt gemappt und das "PenMount Control Panel" wird wieder angezeigt.
→ Öffnen Sie die Registerkarte Calibrate.
Abb. 5-13: PenMount Control Panel – Registerkarte Calibrate
Installationsanleitung Stationssoftware Version 605.03 SP3 Ausgabe 12/2012
29 von 46

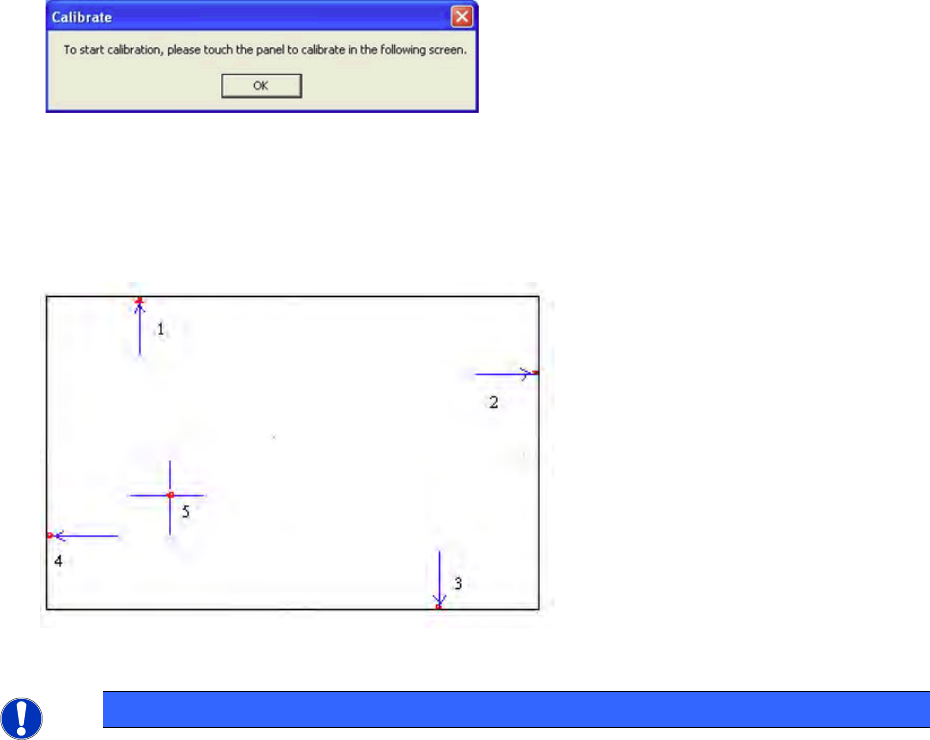

→ Klicken auf die Schaltfläche Standard Calibration. Die Dialogbox Calibrate wird angezeigt.
Abb. 5-14: Dialogbox "Calibrate"
→ Bestätigen Sie die Dialogbox mit OK.
→ Tippen Sie mit dem zum Monitor mitgelieferten Stift den Monitor an, den Sie kalibrieren möchten. Die
Aufforderung Touch the red square wird jetzt angezeigt.
Abb. 5-15: Kalibriermarkierungen
HINWEIS
-
Tippen Sie innerhalb von 20 Sekunden die Kalibriermarkierung an, da sonst die
Kalibrierung automatisch abgebrochen wird.
- Vergewissern Sie sich, dass Sie direkt vor dem Monitor stehen.
- Führen Sie die Kalibrierung in der Position (stehend oder sitzend) aus, die Sie
normalerweise einnehmen, wenn Sie an diesem Bildschirm arbeiten.
- Tippen Sie mit einer Fingerspitze fest und präzise auf die Kalibriermarkierung.
- Achten Sie darauf, dass kein anderer Finger zusätzlich den Bildschirm berührt.
→ Tippen Sie mit dem Stift die roten Kalibriermarkierungen in ihrer nummerierten Reihenfolge an.
→ Führen Sie die oben beschriebenen Arbeitschritte auch für den zweiten Bildschirm durch.
→ Klicken Sie im "PenMount Control Panel" auf die Schaltfläche OK, um das Programm zu beenden.
