EDM V1.10 / Versionsbeschreibung Ausgabe 07/2011 Edition
4.3.3 Automatischer Push im Clearing-Pool
Ist der Auto-Push aktiviert, so wird durch den Clearing-Pool automatisch ein Push-Datenpaket
erstellt und an die Linie gesendet, falls Änderungen abgelehnt wurden. So wird sichergestellt, dass
auf dem Linien-Server die aktuellsten Daten vorliegen. Die Konfigurationsoptionen werden in der
EDM Installationsanleitung, Abschnitt 5.2.4.2 beschrieben.
4.4 EDM-Clearing-Pool
Der EDM-Clearing-Pool ist das Werkzeug für die Arbeitsvorbereitung, das diese dabei unterstützt,
die Änderungsmeldungen der einzelnen Linien auf ihre Relevanz hin zu untersuchen und
gegebenenfalls in die SIPLACE Pro Master Datenbank rückzuführen. Im Rahmen bereits in
SIPLACE Pro vorhandener Funktionalität können einzelne Objekte bestimmter Typen
(Bauelemente, Gehäuseformen [GFs], Leiterplatten, Bestücklisten) attributweise verglichen und
Änderungen auf dieser feingranulären Ebene übernommen werden.
Der Clearing-Pool kann unabhängig vom EDM Master Service auf einem eigenen
Arbeitsplatzrechner installiert werden.
4.4.1 Neue Funktionen
Folgende Funktionen sind in der EDM-Version 1.10 zum EDM Clearing Pool hinzugefügt worden.
4.4.1.1 Geänderte linienspezifische Vision-Daten hantieren
Die Hantierung von geänderten linienspezifischen Vision-Daten für zugeordnete SIPLACE Pro-
Linien ist wie folgt optimiert worden:
Benachrichtigungen mit geänderten linienspezifischen Vision-Daten und eine Liste über die
zugeordneten SIPLACE Pro-Linien werden vom Linien-Server zum Clearing Pool übertragen. Die
Liste mit den zugeordneten SIPLACE Pro-Linien wird an den Erweiterten Differenz-Editor (EDE) in
SIPLACE Pro übermittelt.
Durch Klicken mit der rechten Maustaste auf ein Objekt und Auswählen des Menüpunktes Validate
Changes… im Kontextmenü wird der EDE gestartet und zeigt alle Differenzen in den Liniendaten
an.
19
EDM V1.10 / Versionsbeschreibung Ausgabe 07/2011 Edition

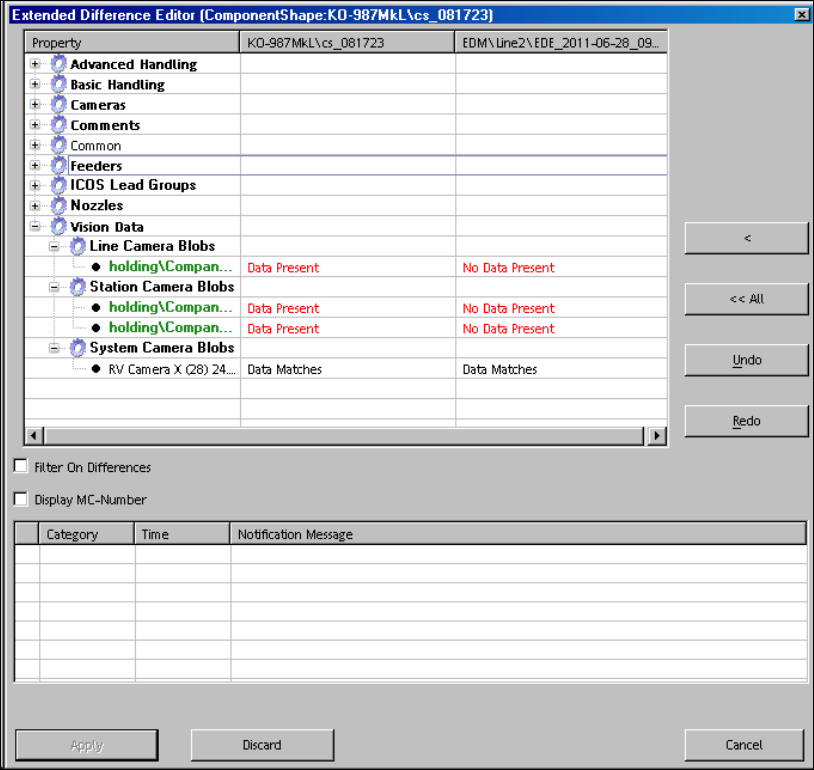

Abbildung 4-16: Differenzen in Liniendaten anzeigen
Die Master-Version wird an der linken Seite und die Client-Version an der rechten Seite angezeigt
und die zugeordneten SIPLACE Pro-Linien sind markiert. Der Data Preparation Engineer kann die
geänderten linienspezifischen Vision-Daten übernehmen durch Klicken auf die Schaltflächen <<All
oder All>> (oder auf die Schaltfläche Apply, wenn der Vorgang wiederholt werden soll).
Die Differenzen für linienspezifische Daten bei nicht zugeordneten SIPLACE Pro-Linien können
über die Schaltflächen < und > verschmolzen werden.
20
EDM V1.10 / Versionsbeschreibung Ausgabe 07/2011 Edition
4.4.1.2 Mehrere Objekt auswählen
Der Clearing Pool wurde erweitert und unterstützt die Auswahl von mehreren Objekten, die für den
Import übernommen oder abgelehnt werden sollen.
Einzelne Objekte von verschiedenen Baumknoten müssen manuell ausgewählt werden im
Kontextmenü zu dem Objekt:

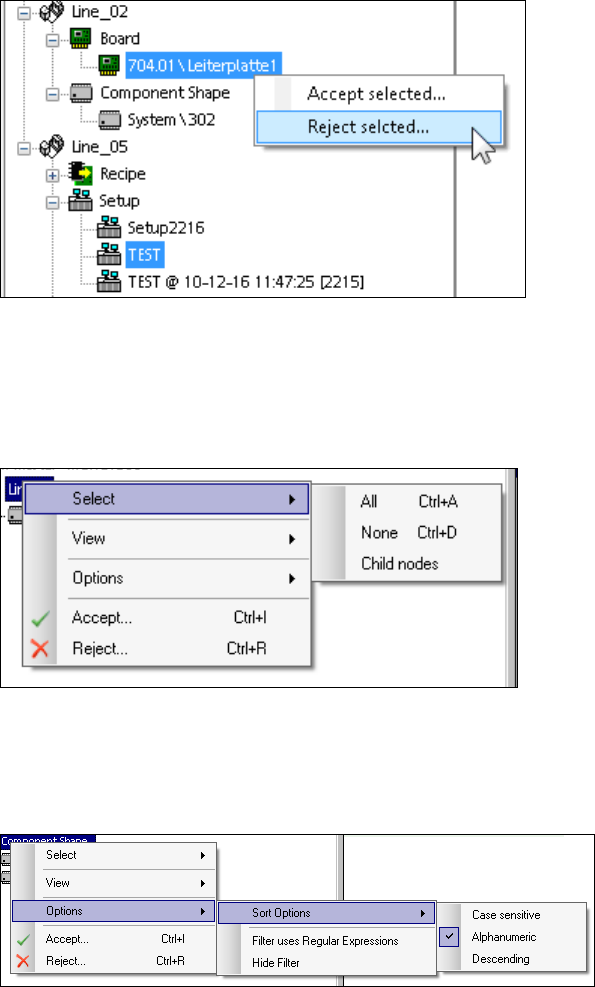

Abbildung 4-17: Manuelle Auswahl von mehreren Objekten
Auf einem übergeordneten Baumknoten kann der Benutzer Select / Accept / Reject - All im
Kontextmenü auswählen, um die Änderungen für alle Objekte des Baumknotens durchzuführen.
Bei der Auswahl Select / Accept / Reject – Child nodes werden die Änderungen nur für Objekte
des aktuellen Unterbaumknotens durchgeführt.
Abbildung 4-18: Alle Objekte ändern
Über den Menüpunkt Options – Sort Options können die Objekte nach Groß- und
Kleinschreibung (Case sensitive), alphanumerisch (Alphanumeric) oder absteigend
(Descending) sortiert werden:
Abbildung 4-19: Sortieroptionen
