EDM V1.10 / Versionsbeschreibung Ausgabe 07/2011 Edition 6 Einschränkungen In SIPLACE EDM existieren folgende Einschränkungen: ● Vermeiden Sie unter allen Umstä nden Datenänderungen an der Li nie während einer Übertragun…
EDM V1.10 / Versionsbeschreibung Ausgabe 07/2011 Edition
5 Betrieb mit Windows Vista® und Windows 7®
Mit diesen neueren Betriebssystemen ergeben sich für EDM einige kleinere Änderungen.
5.1 Trennung von Installationsdateien und variablen Daten im
Dateisystem
Mit Windows Vista® führte Microsoft getrennte Unterverzeichnisse für "unveränderliche"
Programmdateien und veränderliche Daten ein. EDM berücksichtigt diese Änderung seit Version
1.7 und legt die beiden Unterverzeichnisse logs und templateStorage in dem Verzeichnis
“%ProgramData%\Siemens SIPLACE\SIPLACE EDM\” an.
5.2 Neustart des EDM-Service
Das EDM-Tool stellt den Befehl Neustart des EDM-Service zur Verfügung. Durch die
Benutzerkontensteuerung (UAC) seit Windows Vista wird ein eingeschränkter Administrator vor
Neustart des Dienstes durch das Betriebssystem um Zustimmung für erweiterte Rechte gebeten.
Ein gewöhnlicher Benutzer erhält die Gelegenheit, sich temporär als Administrator anzumelden,
um den EDM-Service neu starten zu können.
28
EDM V1.10 / Versionsbeschreibung Ausgabe 07/2011 Edition
6 Einschränkungen
In SIPLACE EDM existieren folgende Einschränkungen:
● Vermeiden Sie unter allen Umständen Datenänderungen an der Linie während einer
Übertragung vom Master Server. Diese Änderungen werden technisch bedingt nicht
mitprotokolliert und es kann dadurch zu Inkonsistenzen kommen.
● Bei Änderungen an Gehäuseformen kann es vorkommen, dass zwei Änderungsmeldungen
dazu im Clearing-Pool eintreffen. Eine für die Gehäuseform und eine für das zugehörige
Visiondaten-Objekt. Diese doppelten Meldungen werden normalerweise durch die
Filterkonfiguration behandelt. Auf Grund der Komplexität der Beziehungen erhebt die
Standardeinstellung keinen Anspruch auf Vollständigkeit.
● Die Winkelwerte können im Clearing-Pool an einigen Stellen im Bogenmaß angezeigt werden.
● Es kann vorkommen, dass vom SIPLACE Pro Benachrichtigungssystem überflüssige
Kommentarfenster angezeigt werden. Tritt dieser Fehler häufiger auf, so sollte die
Filterkonfiguration angepasst werden.
● Bei der Datenübertragung vom Master- zum Linien-Server in eine leere Datenbank, müssen
die Systemmarken 250-252 manuell über den LRU-Import oder EDM eingelesen werden. Wird
der Import der Systemmarken nicht vor dem Download ausgeführt, so wird dieser fehlschlagen.
● Eine Lizenz wird vom Linien-Server benötigt. Diese Lizenz muss vor der EDM Installation bei
Verwendung des SIPLACE Lizenzmanagers eingegeben werden. Fehlt die Lizenz, so kann der
EDM Service nicht starten und das EDM Tool gibt eine Fehlermeldung aus.
● Bevor Sie Änderungen im Clearing Pool importieren, stellen Sie sicher, dass keine Objekte im
SIPLACE Pro Desk geöffnet sind. Grund dafür sind bereits bekannte Probleme in
SIPLACE Pro beim Update von Objekten, die Teil eines anderen Objektes sind. Wenn Sie
dieser Empfehlung nicht nachkommen, kann es dazu kommen, dass scheinbar Änderungen
nicht im SIPLACE Pro Desk des EDM Master ankommen, da die Oberfläche im SIPLACE Pro
Desk keine Änderungen anzeigt. Unter Umständen bekommen Sie Fehlermeldungen beim
Verändern des betroffenen Objektes im Desk. Daher bitte unbedingt alle Objekte im SIPLACE
Pro Desk vor dem Import schließen. Abhilfe schafft hier ein Neustart des SIPLACE Pro Desk.
● Erweiterter Differenz-Editor:
– Der Erweiterte Differenz-Editor zeigt keine Datenveränderungen an, die bei der Evaluierung
der Stations-Vision-Daten vorgenommen wurden. Wird eine Gehäuseform ausschließlich
durch das Teachen neuer Stations-Vision-Daten verändert, so bleiben alle anderen Felder
leer. Nur das Kontrollkästchen, dass geänderte Vision-Daten akzeptiert werden, wird
dargestellt. Vision-Daten werden dennoch importiert sofern das jeweilige Kontrollkästchen
markiert ist
(Clearing Pool - Difference Editor - Bauelement / Gehäuseform / Passmarken).
Wenn am EDM Client Passmarken-Daten (MC-Nummer, Typ) geändert werden und im
Clearing Pool unter Differenz-Editor der Haken für Passmarkentypen gesetzt ist, ist es nicht
möglich, die neuen Daten zu übernehmen. Ohne Differenz-Editor funktioniert es.
– Wenn Sie einer Gehäuseform oder einem Bauelement ein neuer Förderer zuweisen, wird
dieser im Differenzeditor mit allen Einzelattributen korrekt als verändert (rot) angezeigt. Die

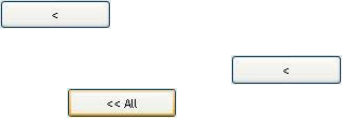

Schaltfläche zur Einzelübernahme
ist bereits aktiv, aber deren Verwendung
hat keine Auswirkung. Um den Förderer mit allen Einzelattributen zu übernehmen, klicken
Sie erst auf den Fördernamen und dann auf die Schaltfläche
.
Alternativ können Sie mit der Schaltfläche
alles übernehmen.
– Die Bauelement-Barcodefilter sind im Differenzeditor erst sichtbar, wenn Sie das Symbol
vor dem Barcodenamen (nicht den Namen selbst) doppelklicken. Erst dann werden
Unterschiede zwischen den beiden Bauelementen sichtbar.
29
EDM V1.10 / Versionsbeschreibung Ausgabe 07/2011 Edition
– Wenn Sie an einer Gehäuseform-Beinchengruppe Veränderungen vornehmen, werden
diese im Differenzeditor nicht korrekt angezeigt:
– Bei der Änderung eines Einzelattributes, wird statt diesem Einzelattribut die gesamte
Beinchengruppe als verändert (rot) markiert.
– Der Differenzeditor kann den Zusammenhang zwischen der originalen und geänderten
Beinchengruppe nicht erkennen. Die originale Beinchengruppe ist rot und hat in der
"geänderten" Beinchengruppe (rechte Spalte) keine Entsprechung mehr. Die eigentlich
geänderte Beinchengruppe wird als "neue Gruppe" neu gelistet. Diese hat keine
Entsprechung in der "originalen" Beinchengruppe (linke Spalte).
– Um diesen Fehler zu beheben, müssen Sie mit der Schaltfläche
alle
Änderungen akzeptieren. Sie dürfen nicht die Schaltfläche
verwenden,
um nur eine der beiden Beinchengruppen einzeln zu übernehmen. Ansonsten existiert
in der Gehäuseform eine zusätzliche falsche Beinchengruppe.
– Aus technischen Gründen ist ein Verschmelzen der Passmarken und Gehäuseformen
LRU-Nummern beim Erweiterten Differenz-Editor nicht möglich.
● Werden folgende Objekte auf dem EDM Linien-Server gelöscht, werden keine
Benachrichtigungen an den Clearing Pool geschickt:
– Förderervorrat: Förderer
– Leiterplatten: Passmarken und Inkpunkte
– Bestückliste: Vorrang-Regel
– Tisch: Förderer
– Auftrag: Los
– Produktionsplan: Los
– Einschränkung: Einschränkung
– Station: Löschen von Stations-Visondaten
● Die Option Keine Übertragung von Optimierungsergebnissen beschreibt ausschließlich die
Kopfschritte, die vom Optimierer oder vom Machbarkeitstest an der Line Control GUI erzeugt
werden. Ist diese Option aktiviert, wird die optimierte Rüstung nach wie vor übertragen. Ist
diese Option jedoch nicht aktiviert, werden ALLE Daten, die optimierte Rüstung und die
Kopfschritte übertragen.
