安全知识 JTR 系列无铅回流焊机用户手册
- 9 - 115
抽风
保持
警 告
3
务必保证总抽风量不小于20m /min
氮气为无色、无嗅、无味的惰性
气体，在空气中约占78 %。氮气溢出过
多将导致空气中氧浓度的下降，引起
人体的不适。
警告: 氮气是一种无色，无味的惰性气体. 当空气
中氮气含量超标时，可能引起缺氧状态 , 工作区域
必须保持良好通风，保证氧气含量处于合格水平。
安全知识 JTR 系列无铅回流焊机用户手册
- 10 - 115

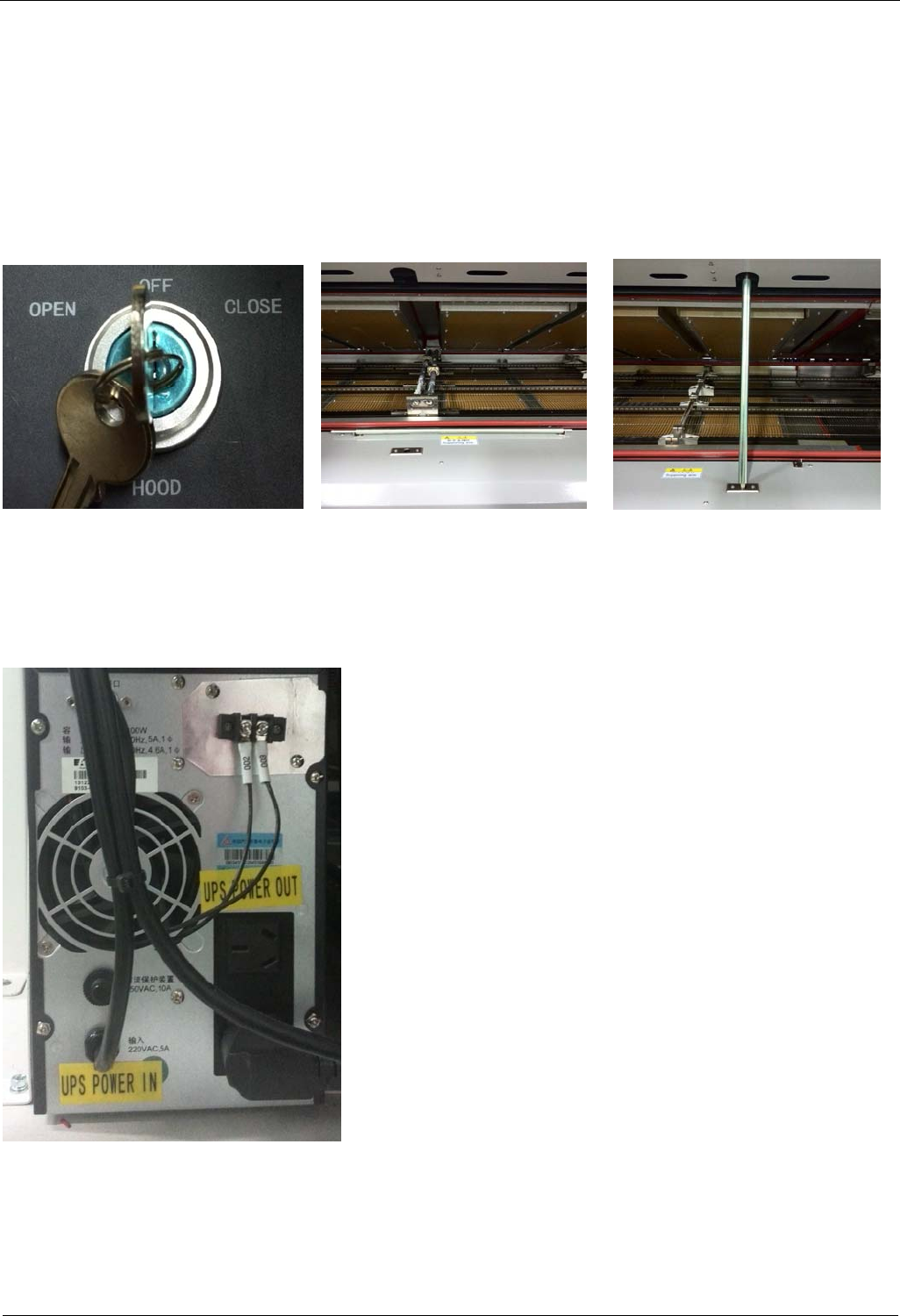

1.4 机械安全支撑杆
当开启炉膛时必须安装机械安全支撑杆，以免电子支撑失灵，从而导致炉膛盖意外关闭造成人员事故，机械安全
支撑杆安装方法如下：
1,旋转控制面板上的旋钮使炉膛盖上升至最高点（当达到最高点时，旋转该旋钮，炉膛盖不动），见如下第一张
图（从左到右）。
2,取出安装支撑杆，见下面第二张图
3,将安装支撑杆安装到相应的孔内。见第三张图
4,.关闭炉膛前，请先卸下安全支撑杆，并将其放到安全支撑杆放置处。
1.5 UPS
UPS 作为一种备用电源位于机器后方，当断电后依然工作， 因此，即使在断电后也要对运输系统保持高度警惕，
防止人员伤害.
安全知识 JTR 系列无铅回流焊机用户手册
- 11 - 115
1.6 三色灯
该设备配置的三色灯(如下图)具有声光报警功能，设备在运行过程中出现异常情况，三色灯将
快速的做出警示反应，提醒操作人员，以免造成机器的损坏或其他事故。
三色灯的相关说明如下
三色灯颜色 信号 原因
红灯 报警 机器发生异常状况，操作人员应检
查原因，并做出相应的处理
绿灯 正常 正常运行
黄灯 等待状态 等待设置的参数(锡炉温度, 网带速
度, 氮气流量等) 达到相应值后进行
正常工艺操作。
1.7 急停停止按钮
JT 回流焊系统配有标志明显、安装于设备机架前后左右四个角落上的紧急停止按钮。特征为红色的按钮+
黄色的说明标志（如下图），激活该按钮时，系统加热丝的电源断开，停止系统输送带，回流焊操作系统将处于
未激活状态，并且系统提示声光报警。这是通过程序、继电器触点来完成的；要复位紧急停止功能，转动紧急
停止按钮，使紧急停止按钮弹起。如要恢复系统加热丝和输送带的工作，点击操作界面报警提示项“确认”按
钮，在系统工具栏的报警栏菜单下解除该报警，然后点击操作系统的启动按钮，激活系统软件重新操作机器。
警告：忽视上述危险警示，造成任何损失与本公司无关！！
