JTR 系列无铅回流焊机用户手册 安装与调试
- 24 - 115
警告：在连接电源电缆之前，一定要用电表检查电源电压。
请使用三相五线
380V (
或
220V
，以技术协议为准
)
电源，外壳一定要良好接地，接线必须由有执照的电工
来进行
警告：为了防止计算机控制系统和其它电气系统组件被损坏，在连机之前务必请确认本机的电源为断开状态
(
即
OFF
状态）。
3.1.7氮气要求
如果回流焊使用氮气，应在氮气输入口连接容量为：
0.4
～
0.8MPa
的氮气供应管路，氮气应从最低纯度为：
含氮量
99.999%
的低温气源中以气态供应，氮气输入接口位置位于设备的入口后端。
3.1.8冰水机的基本安装
•随冰水机提供的操作和维护手册应该只作为本台设备的相关技术参考资料
•冰水机应该放在回流焊的外面，不要更改冰水机。
•冰水机应该放置在工厂空位上，四周空间能够满足服务和维护的要求。
•为了保证设备正常工作，设备的冷凝需要充足的空气交换，如果空间有限，敬请咨询
JT
技术部门。
警告：如果空气流动严重受限，冰水机的操作性能会受影响。
•当连接管路到冰水机时一定要注意，确保冰水机连接足够牢固，以防止冰水机运行时松开。
•随设备提供的操作和维护手册只用于本台冰水机的电气安装，对于设备来说，正确的电路连接很重要。
警告：冰水机里是高压三相电，请参见制造商提供的手册。
重要：如果冰水机的运转方向不正确，就会损坏泵和压缩机，该类损坏不在制造商的维修保证里。
3.1.9 机器运输
01.
为保证机器精度
,
运输前须用固定件将两根导轨固定起来
,
并在机器的正面贴示警告标签
,
说明在首次操机前必
须拆除固定件
;
02.
运输时必须按以上运输保管环境执行
,
运输前须要作好完善的防潮措施
(
如加干燥剂等
),
如果是海运的还必须
对机器作真空包装
;
03.
运输时注意将机器固定牢靠
,
机器须采用脚杯支撑
;
04.
在长途运输过程中机器不能承受巨烈的冲击
,
机器必须有牢固的木箱装运
.
3.1.10 机器搬运
01.
为防止机器损坏
,
要求机器在不开木箱的情况下吊装搬动
;
02.
吊装时必须遵守轻拿轻放的原则
,
为保证人员安全
,
吊装过程中机器下方不得有人
;
03.
在厂房里平面移动时可采用手推叉车
,
移动时必须保证脚杯和脚轮离开地面
;
04.
在厂房里短距离平面移动时可将脚杯升高离开地面
,
使脚轮支撑机器后人员推动
,
推动时须保证地面平整无沆
凹
,
以防止损坏脚轮
,
机器移到目地地后
,
再将脚杯调低接触地面使脚杯支撑机器
.
3.1.11 机器储存
01.
机器的储存须遵守“
3.1.2
基本环境”的原则
;
02.
机器在长期不用储存时要将总电源、气源拆除；
JTR 系列无铅回流焊机用户手册 安装与调试
- 25 - 115
03.
机器在储存前先要将整机打扫干将
;
04.
机器要作防潮、防锈处理
;
05.
机器要作防鼠虫处理
,
防止鼠虫咬坏电线电缆
;
06.
机器在储存时要加盖护罩
,
防止尘埃堆积
.
3.2 调试
3.2.1 准备工作
调试前的准备工作：
01.
检查电源供给是否为指定额定电压、额定电流的三相五线制电源；
02.
检查主要电源是否接到机器上；
03.
检查设备是否良好接地；
04.
检查热风马达有否松动；
05.
检查传送网带是否在运输搬运中脱轨；
06.
检查各滚筒轴承座的润滑情况；
07.
检查位于出入口端部的紧急开关是否弹起；
08.
检查
UPS
是否正常工作；
09.
保证回流焊机的入口、出口处的排风管与工厂的排风管道连通；
10.
检查电控箱内各接线插座是否插接良好；
11.
保证运输链条没有从炉膛内的导轨槽中脱落；
12.
检查运输链条传动是否正常，保证其无挤压、受卡现象，保证链条与各链轮啮合良好、无脱落现象；
13.
保证机器前部的调宽链条与各链轮啮合良好，无脱落现象；
14.
保证计算机、电控箱的连接电缆与两头插座连接正确；
15.
保证计算机、电控箱内的元器件、接插件接触良好，无松动现象；
16.
检查面板电源开关处于（
OFF
）状态；
17.
保证计算机内的支持文件齐全；
18.
检查机器各部件，确保无其它异物
JTR 系列无铅回流焊机用户手册 安装与调试
- 26 - 115
3.2.2 机器调试

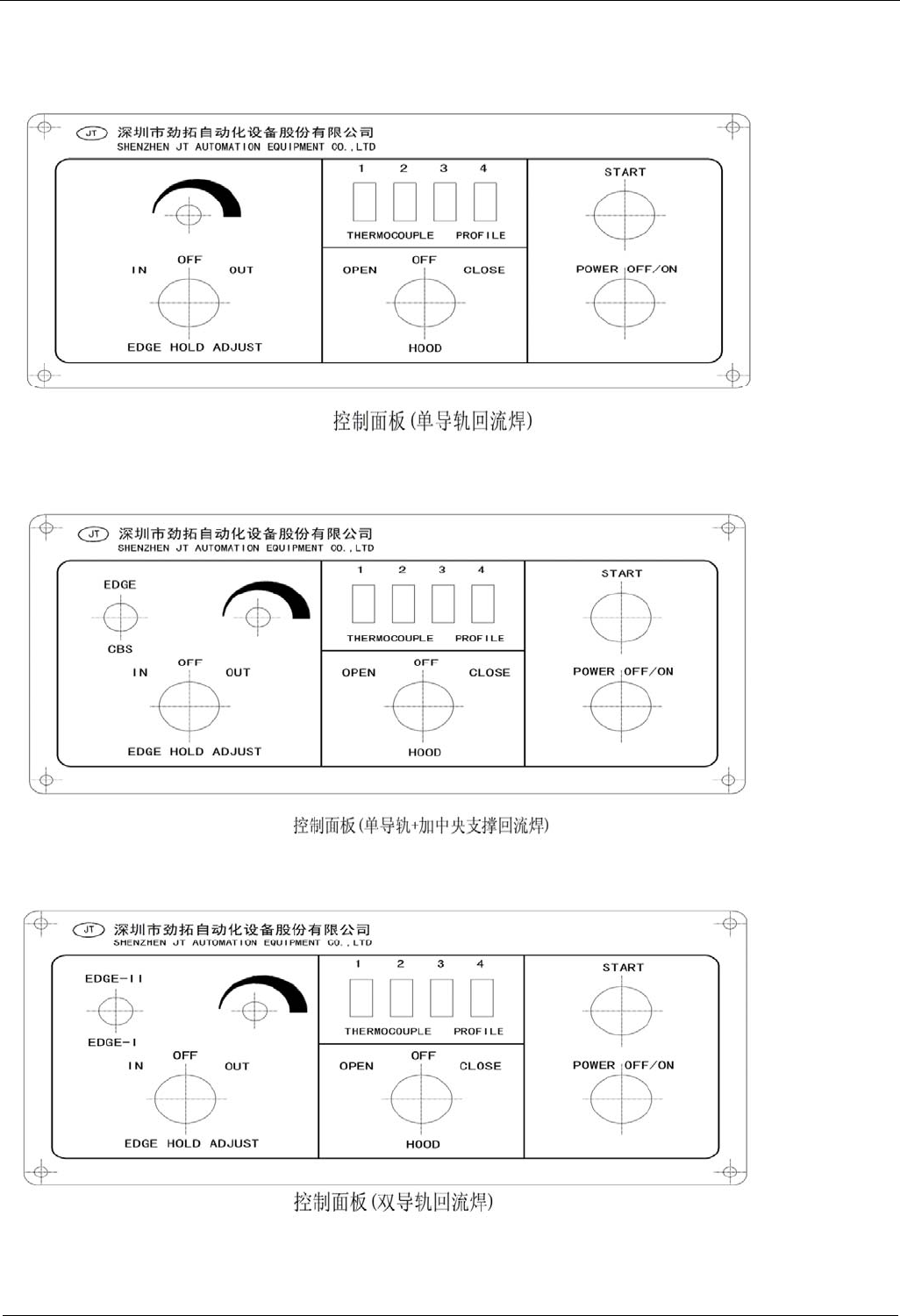

3.2.2.1
控制面板介绍
