JTR 系列无铅回流焊机用户手册 软件操作 - 5 1 - 1 1 5 4 .3.22 日志 当用户单击此按钮时， 系统将弹出如右图的 “日志” 窗口， 在该窗口可以查看到用户对该软件系统的各项操 作情况，如右图所示： 4.3.23 氧气浓度报警设置 仅在带氮气选项的机器才有效，用户可在如右图的画面设置： 氧气浓度报警是否启用 氧气浓度设定值 超高报警值及超低报警值
JTR 系列无铅回流焊机用户手册 软件操作
- 50 - 115

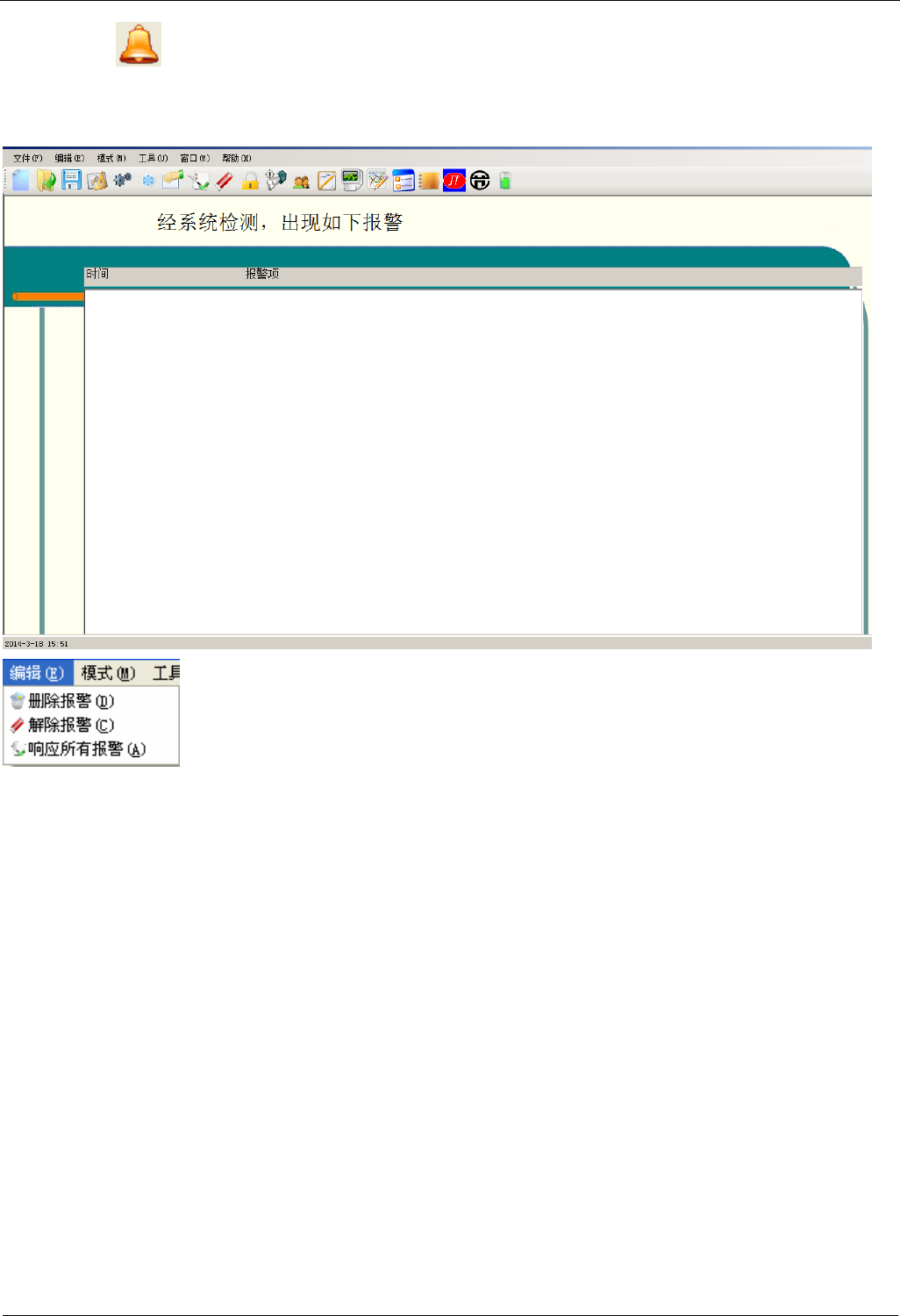

4.3.21 报警
当用户单击此按钮时，系统将弹出如右图的“报警”窗口，进入该窗口后软件系统的菜单栏中将出现“编辑”
菜单项，如下图所示：
该“编辑”菜单项分为“删除报警、解除报警、响应所有报警”三项，分别对应“删除该窗口中的报警项目、
排除报警故障后解除报警设备进入正常工作状态、设备出项故障后响应报警”。
JTR 系列无铅回流焊机用户手册 软件操作
- 51 - 115

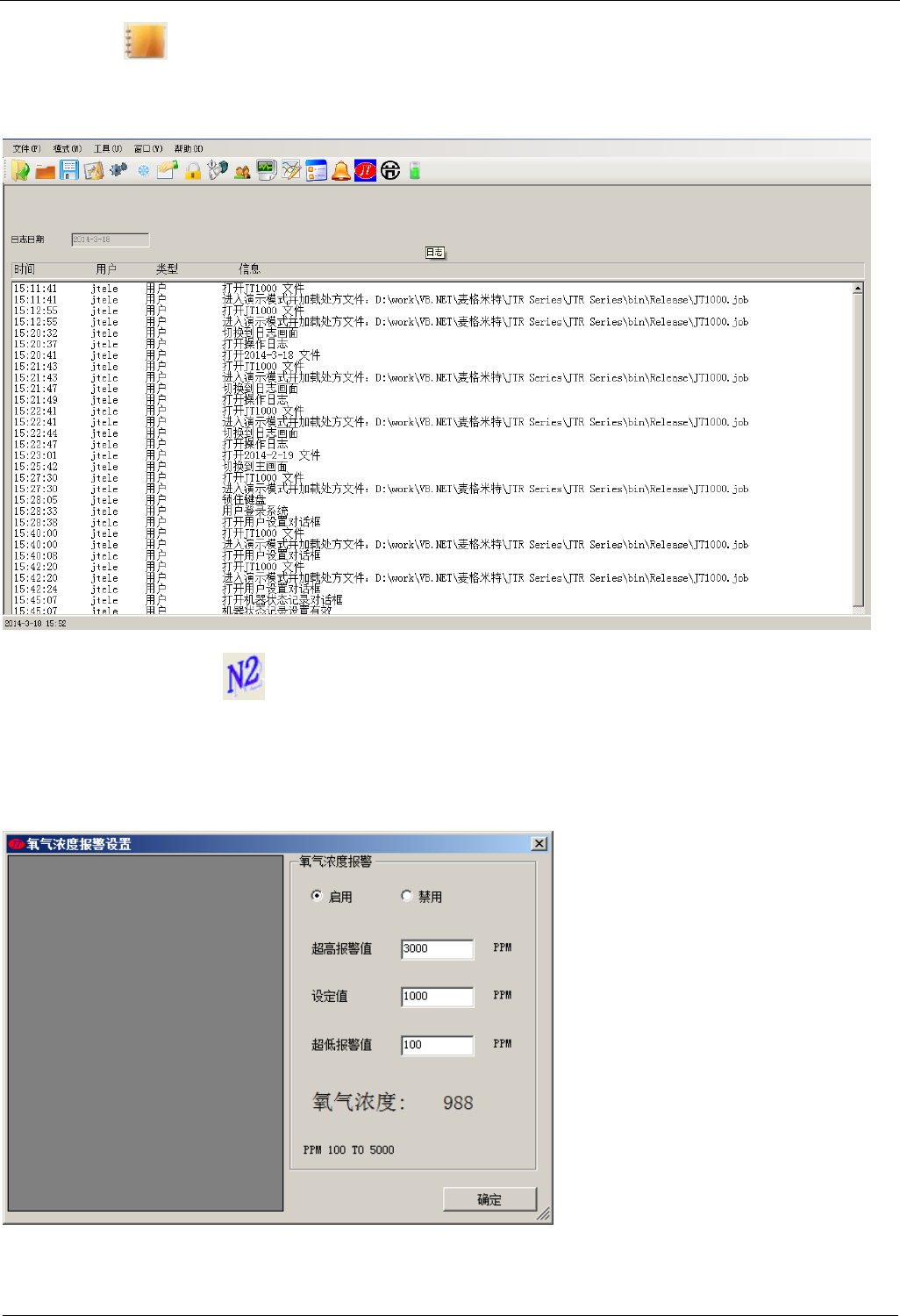

4.3.22 日志
当用户单击此按钮时，系统将弹出如右图的“日志”窗口，在该窗口可以查看到用户对该软件系统的各项操
作情况，如右图所示：
4.3.23 氧气浓度报警设置
仅在带氮气选项的机器才有效，用户可在如右图的画面设置：
氧气浓度报警是否启用
氧气浓度设定值
超高报警值及超低报警值
JTR 系列无铅回流焊机用户手册 软件操作
- 52 - 115

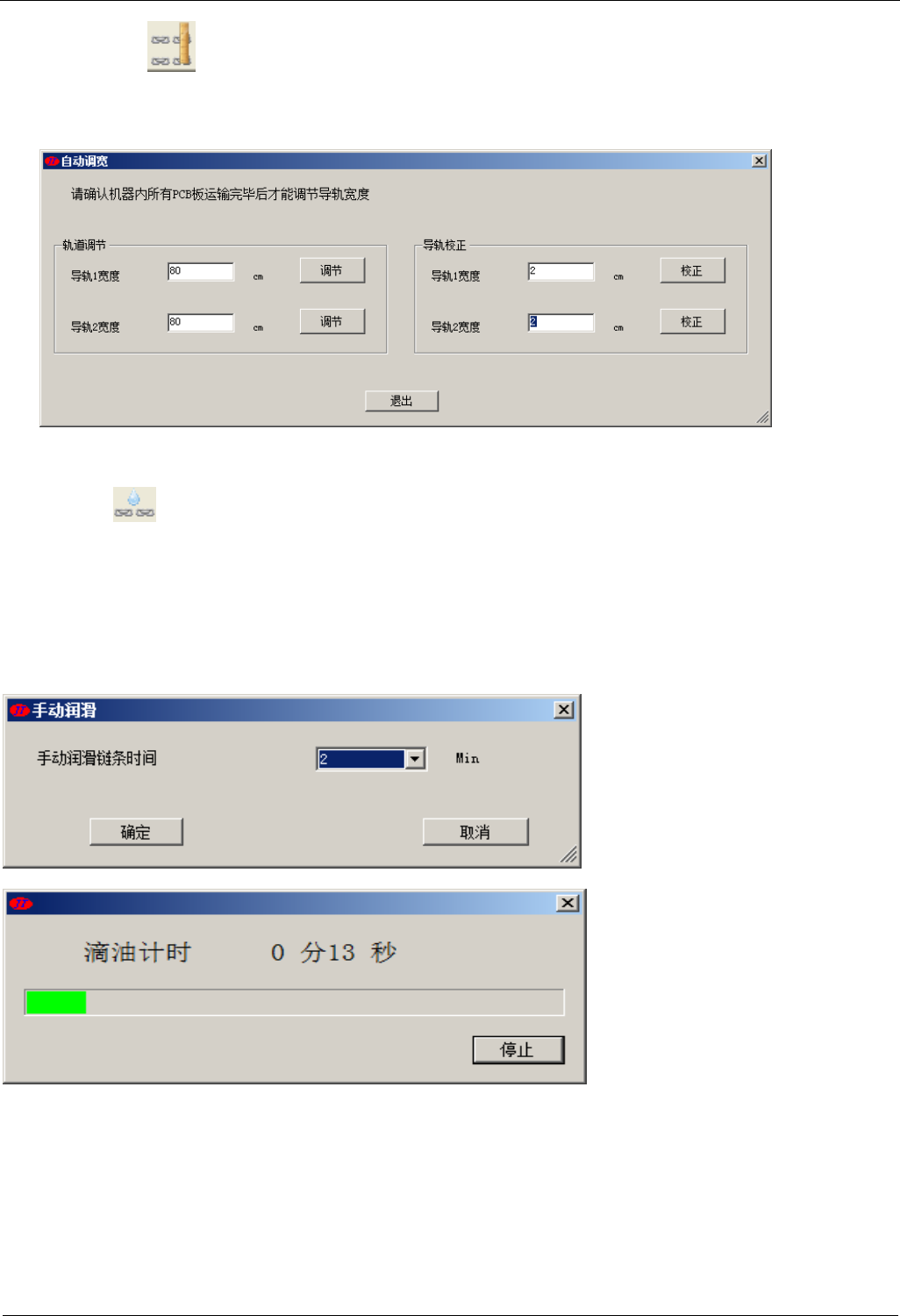

4.3.24 导轨选项
该按钮选项仅在用户选择了设备参数设置中的“导轨宽度调整”中的“自动”选项时才会出现，点击该按钮
进入如右图所示的窗口，在该窗口中输入导轨宽度的调节值与校正值对导轨宽度进行自动调节与校正。
4.3.25 润滑
此选项是用于用户认为系统运输链条自动润滑不够时使用，当用户单击工具栏上此按钮后，系统显示如右图
所示窗口，用户设定手动润滑时间
后，点击“确定”按钮后将出现如右
下图所示的润滑进度画面，当润滑完毕后，它将自动会关闭，在润滑的过程中也可以点击“STOP”或者窗口右
上角的“X”关闭该窗口结束润滑过程。
