JTR 系列无铅回流焊机用户手册 软件操作
- 53 - 115

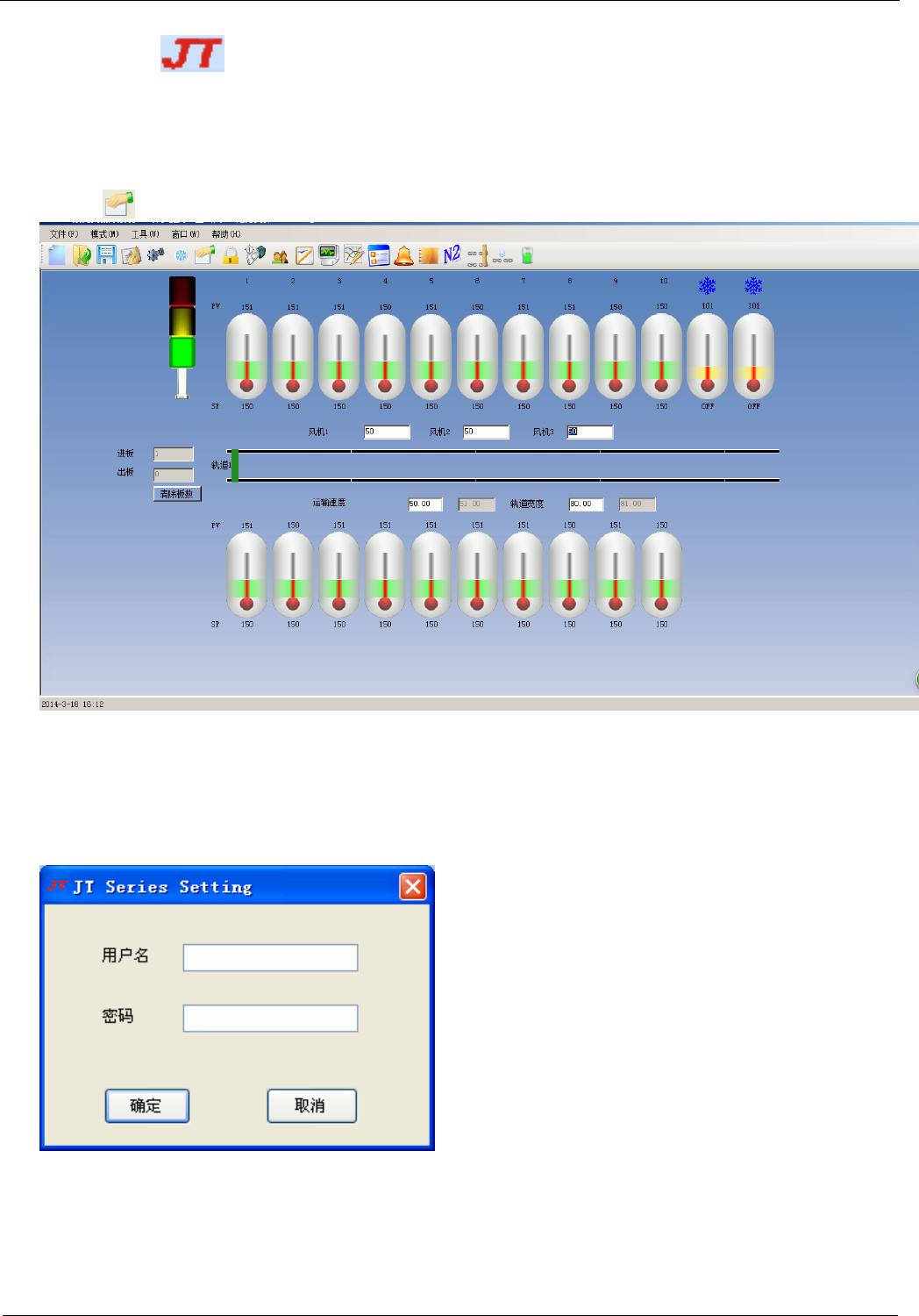

4.3.26 主画面
当用户进入以上 1.3.17～1.3.22 的窗口后，该按钮会出现在软件的工具栏中，此时点击该按钮即可返回软
件主界面。
主界面的中部的几个文本框分别对应“风机频率设置、运输速度设置、导轨宽度设置”，鼠标双击这些文本
框时会弹出参数设置界面，然后就可以设置相关参数了，功能同“工具栏”中的“参数设置 ”按钮，主界
面下方为设备功能按钮。
4.4 JTR Series 设备参数设置
注意：此设置所生成的文件是 JTR Series 操作系统的系统文件，系统将按该文件的参数运行，用户应该根
据机器实际情况进行设置.
JTR 系列无铅回流焊机用户手册 软件操作
- 54 - 115
当用户运行此程序，系统会弹出如右图登录系统的画面，要求用户输入用户名及相应密码，以判断该用户是
否具有访问此程序的权限，如无此权限，系统会给出如右图的错误提示对话框。
“系统”部分
在如右图属性页可设置设备的型号，系统所用参数的单位，设备控制方式，控制软件语言类型、与 PLC 通讯
端口号、氧气浓度采集方式、各个温区氮气巡检时间、氧分仪通讯端口、是否启用新氧气分析仪、变频器数量。
KT 系列操作系统将按用户所设定的参数进行工作
JTR 系列无铅回流焊机用户手册 软件操作
- 55 - 115
“通道选项”部分
如右图所示的“通道选项”页面，程序会根据用户所选择的设备型号列出其所有温区通道。
用户可按工艺要求对每个加热区进行设置，在“状态”项 ，如 选 择“ √”就表示此加热区要加热，选不打“√”
则不加热。
“运输”部分
如右图所示的“运输”页面，用户可设置运输方式、运输控制方式(本设备为 Plc 控制运输)、运输方向(机器
方向，设置该参数后本软件系统的主界面的各个按钮、标签、文本框、温区数值显示框均从左向右或从右向左互
换位置)、运输速度报警、运输链条自动润滑模式、卡板报警、导轨段数。
