JTR 系列无铅回流焊机用户手册 软件操作
- 42 - 115
4.3.7 退出系统

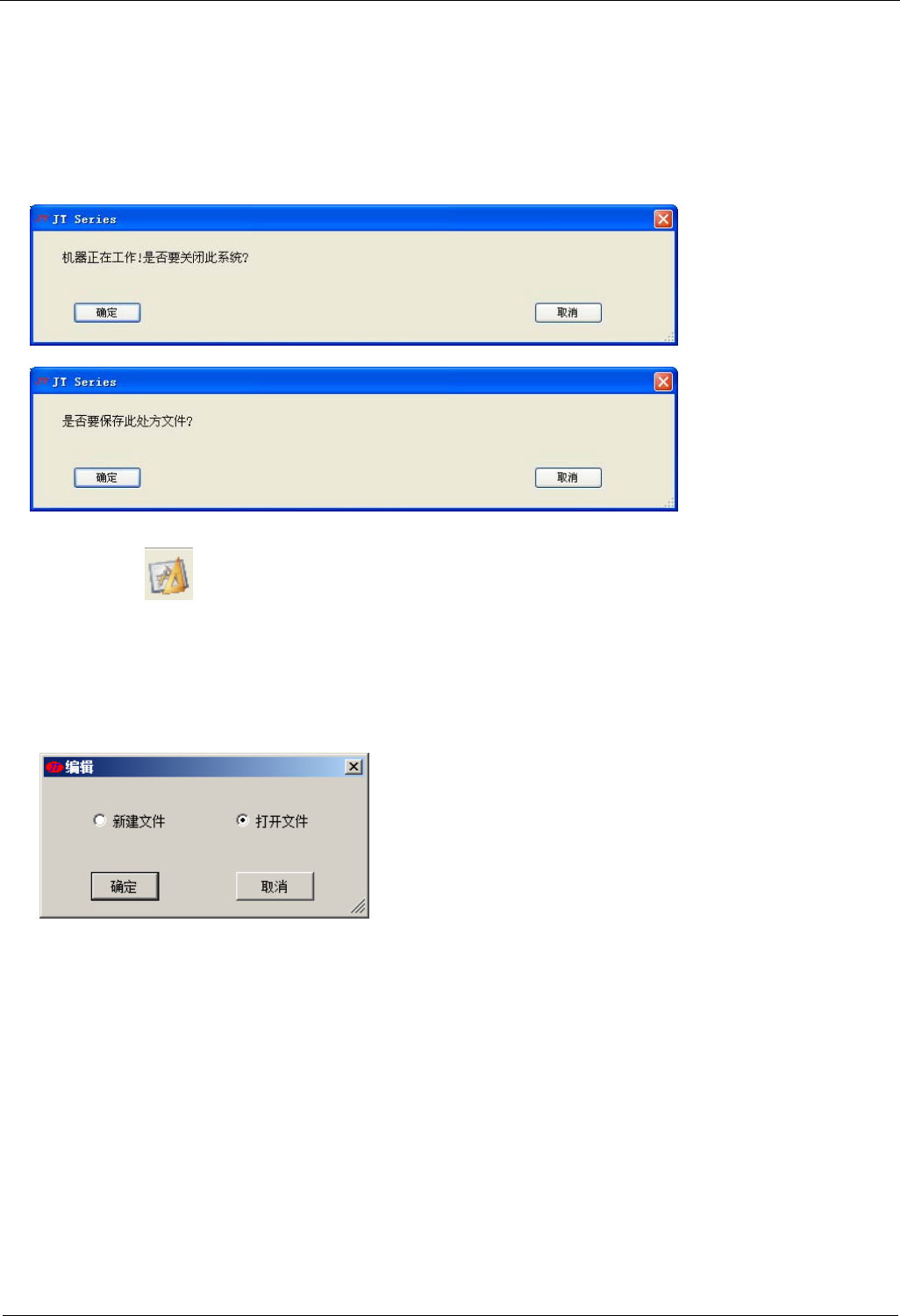

当用户要退出系统时，选择此项，系统将弹出如右图的信息对话框，如果用户要退出，请单击出“是”按钮，
否则按“否”钮。如果用户按“是”按钮，系统会提示用户是否保存当前处方文件，如按“是”系统将自动保存，
按“否”将不保存。然后系统会要求用户确认机器是否无板在传输中，如“是”将退出系统，若“否”将无法退出
系统。最后一个对话框是要求用户选择下次机器启动的方式是“手动/自动”，以手动方式启动，锡炉不会自动加热，
而以自动方式启动，机器在启动后自动对锡炉进行加热。
4.3.8 编辑选项
选择此项时，系统会显示如右图画面，编辑有两种方式，1“新建文件”是新建一个处方文件，从而编辑各
参数设置，2“打开文件”是打开现有的处方文件，从中改变其参数数据便可。“新建文件”方式如 1.3.1 新建选
项相同。请 参 阅 1.3.1 新建选项。“打开文件”方式系统会显示如右图“打开处方文件”对话框画面，用户在“文
件名”栏中输入所要打开的文件名或在文件框中单击该文件，然后按“确定”系统将会加载此处方文件。在编辑
状态中用户可在常用参数设置选项和通道设置选项中设置各项参数。
JTR 系列无铅回流焊机用户手册 软件操作
- 43 - 115
4.3.9 模式选项
此选项有三种模式，如右图所示。
1 编辑模式：可新建或更改处方文件。（处方文件：用以保存各项设定参数的文件）。操作如 1.3.8 编辑选项
相同。
2 操作模式：按所选处方文件进行生产控制，运行时可同时调用另一个处方文件进行编辑。
3 演示模式：模拟本机的操作，用以操作人员培训。
进入 1，3 模式在脱机情况下进行运行，它会关闭机器所有运转，使机器处于停机状态。
4.3.10 第一个选项
单击此选项，用户可查看到第一个通道有关参数及监控曲线或第一条机器状态记录。
4.3.11 前一个选项
单击此选项，用户可查看到当前通道前一通道有关参数及监控曲线或当前记录的前一条机器状态记录。
4.3.12 下一个选项
单击此选项，用户可查看到当前通道下一通道有关参数及监控曲线或当前记录下一条机器状态记录。
4.3.13 最后一个选项
单击此选项，用户可查看到最后一个通道有关参数及监控曲线或最后一条机器状态记录。
4.3.14 锁键盘选项
用于防止非授权人员误操作。锁定后系统将禁止除“登录系统”选项所有操作，此时屏幕将会如右图画面。
JTR 系列无铅回流焊机用户手册 软件操作
- 44 - 115
4.3.15 登录系统选项
“锁键盘”操作后如需恢复到正常操作时，用户可选择此选项，系统将会弹出如右图的“登录系统”对话框，
重新输入正确的用户名及其相应密码，确定即可。
4.3.16 用户设置选项
设置用户管理，可新增用户，删除用户或更改用户及相应密码。
管理员可以将新增的用户设置成三种不同级别的用户，并赋予相应的权限。
新增用户、删除或更改已存用户时，会出现右图对话框。
