概述 JTR 系列无铅回流焊机用户手册 - 1 7 - 1 1 5 4. 排废系统 5 ．控制系统 电控箱
概述 JTR 系列无铅回流焊机用户手册
- 16 - 115
（
3
）传动组件
入口
出口
主传动组件
(4)
导轨调宽组件
入口调宽丝杆
出口调宽丝杆
2.
加热系统
下炉胆
上炉胆
3.
冷却系统
冷凝器
概述 JTR 系列无铅回流焊机用户手册
- 17 - 115

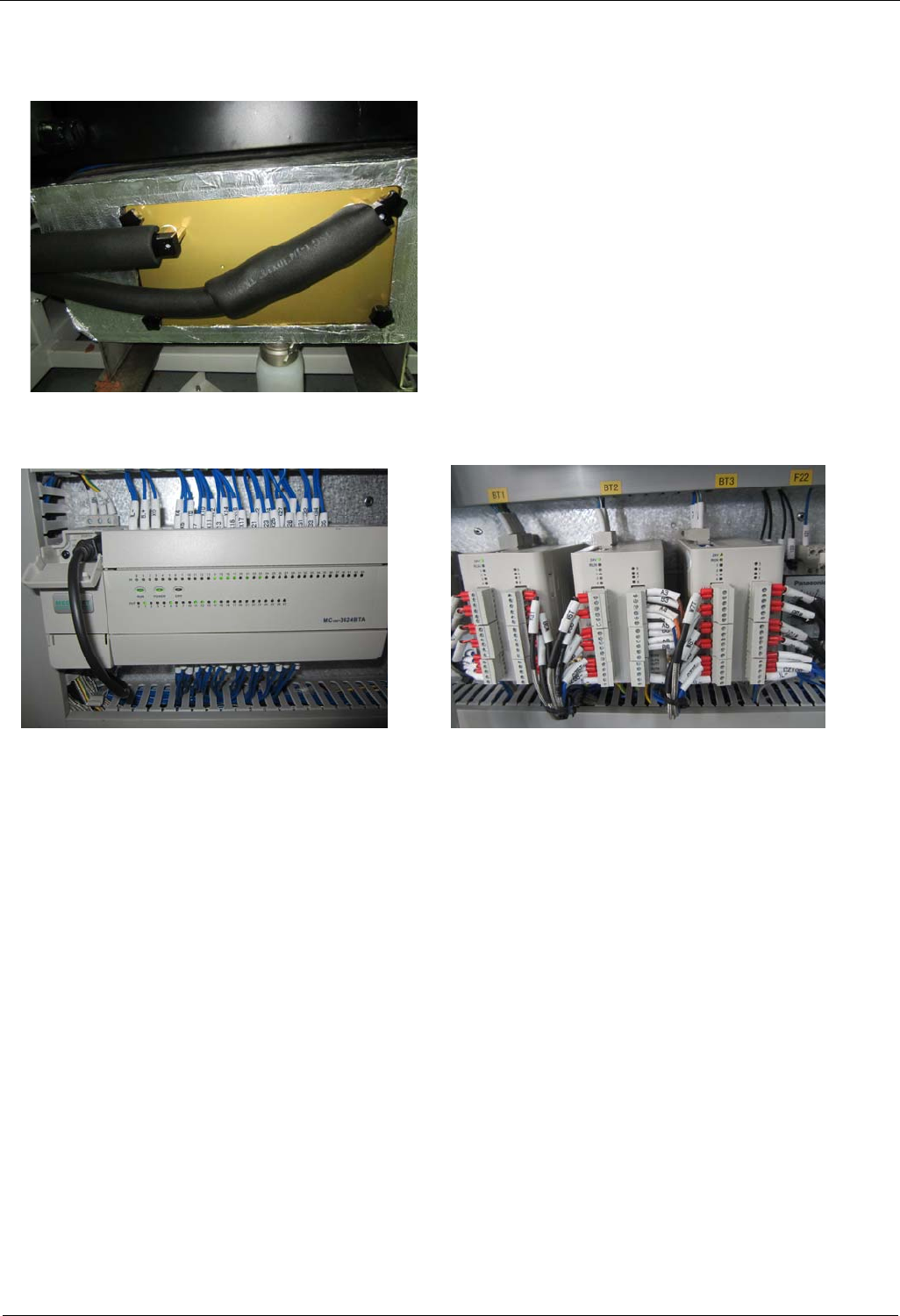

4.
排废系统
5
．控制系统
电控箱
概述 JTR 系列无铅回流焊机用户手册
- 18 - 115
2.5 技术参数
型号
JTR-800/ JTR-800-N JTR-1000/ JTR-1000-N JTR-1200/ JTR-1200-N
预热部分参数
加热区数量
上
8/
下
8
上
10/
下
10
上
12/
下
12
加热区长度
3110mm 3890mm 4640mm
冷却区数量
上
Up3 /
下
Bottom3 (
冷空气内循环式
Cool Air Conversion)
排风量
10m
3
/min×2 以上
运输部分参数
最大
PCB
宽度
400mm (
选配：
450mm)
运输导轨调宽范围
/
方
50~400mm/
电动
运输方向
左
→
右
(
右
→
左
OPTION)
运输导轨固定方式
前端
(
后端
OPTION)
导轨结构
整体分段式（选配：分段独立控制）
运输带高度
900±20mm
PCB
运输方式
空气炉
=
链条
+
网带
(
氮气炉
=
链条，
但可选配网带
)
PCB
上部品高度
PCB
板上
30mm
，下
25mm
运输带速度
300
～
2000
mm/Min
控制部分参数
电源
3ψ 380V 50/60HZ (3ψ220V 50/60HZ
以技术协议为准
)
总功率
64KW/67KW 80KW/83 KW 93KW/97 KW
启动功率
30KW/32KW 36KW/38KW 40KW/42KW
正常工作消耗功率
约
9KW/10KW
约
10KW/11KW
约
11KW/12KW
升温时间
约
Approx. 20min
约
Approx. 25min
约
Approx. 25min
温度控制范围
室温～300℃
温度控制方式
PID全闭环控制,SSR驱动
温度控制精度
±1℃
PCB
板温度分布偏差
±1.5℃
设置参数储存
可存多种设置参数
异常报警
温度异常 (恒温后超高温或超低温)
信号灯
三灯式 黄－升温；绿－恒温；红－异常
机体参数
外型尺寸
(LxWxH)
5520x1430x1530mm
6300x1430x1530mm
7080x1430x1530mm
重量
Approx.2400kg/2500kg Approx.2700kg/2800kg Approx.3000kg/3100kg
氮气消耗量
300-1000PPM, 20m
3
/hr
噪音值 ≤75dB
