4.3 工具栏与菜单栏介绍：

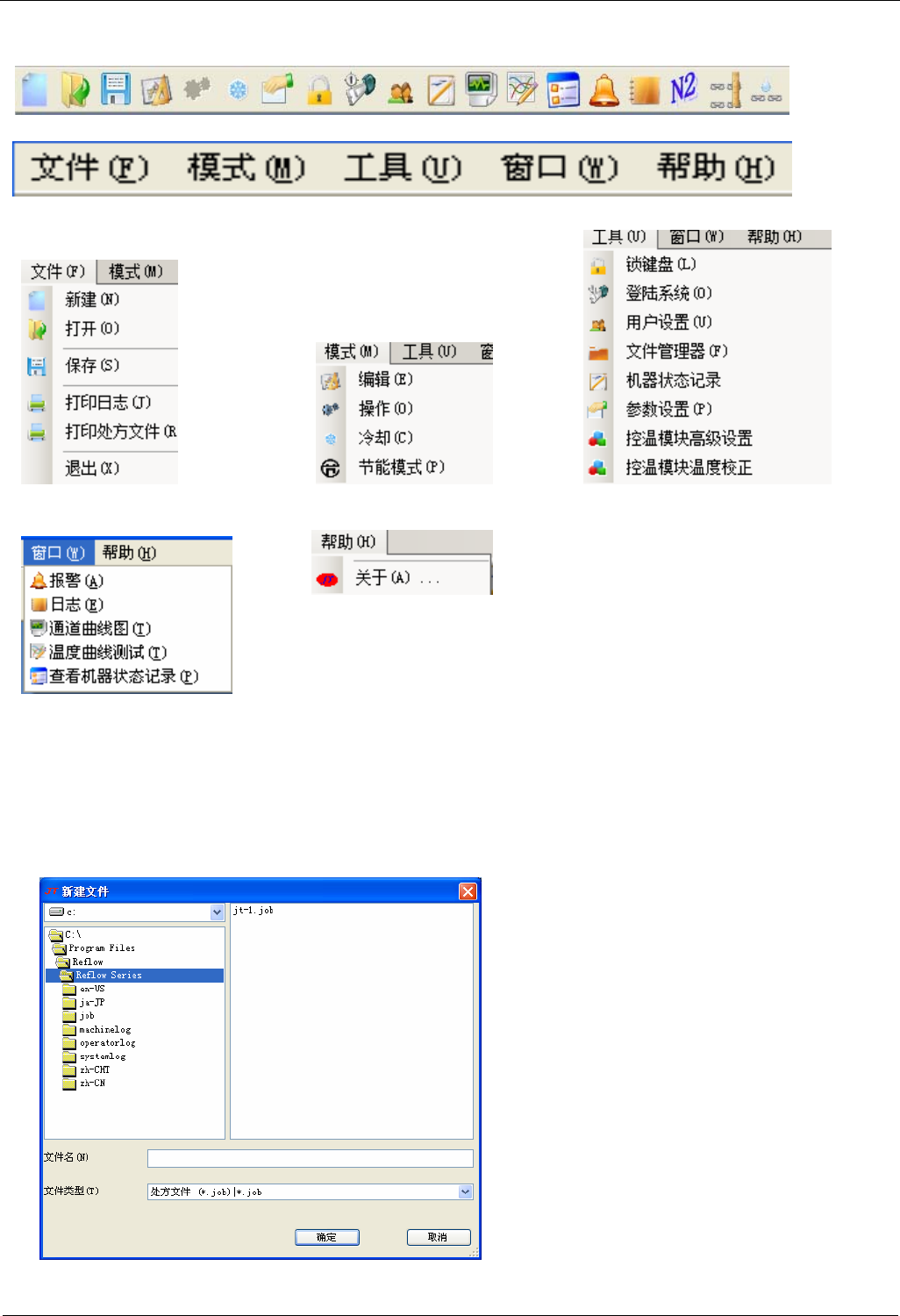

以下是本系统的工具栏及菜单栏：
4.3.1 新建选项
当选择此选项时，系统将弹出一个新建对话框，显示如右图。用户在“文件名”框中输入所要新建的处方文
件名，按“确定”钮，系统将自动新建含有默认值的新文件。
此操作在正常操作状态下，不会影响机器当前运行。
JTR 系列无铅回流焊机用户手册 软件操作
- 39 - 115
4.3.2 打开选项

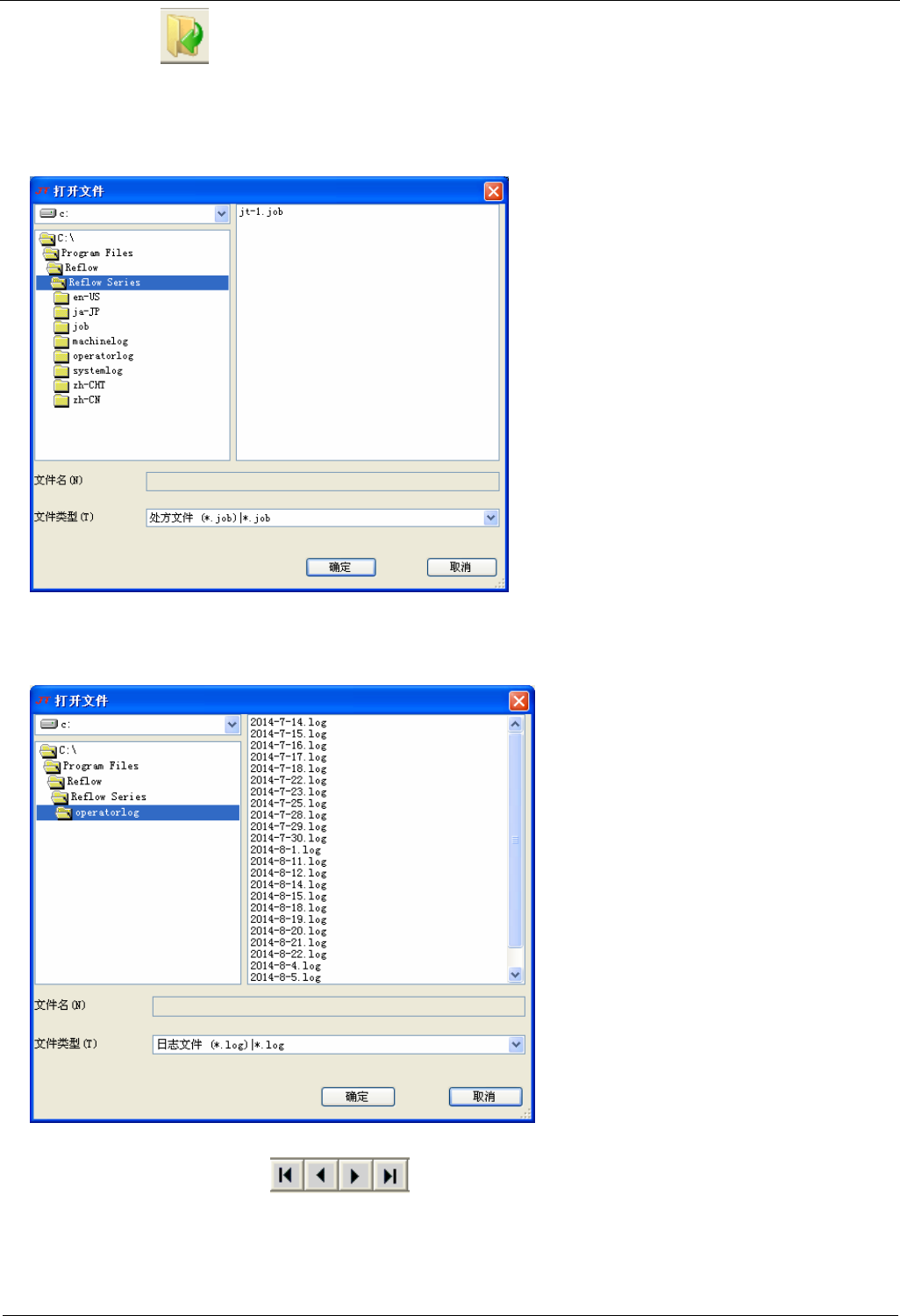

在“主窗口”，“报警”，这几个窗口中该选项是打开现有处方文件，机器便此处方文件工作。当选择此选项，
系统将显示如右图的“打开文件”对话框，用户在“文件名”栏中输入所要打开的文件名或在文件框中单击该文
件，然后按“确定”，系统便自动打开此文件并按此文件的设置进行工作。按“取消”钮系统便取消此项操作。
在“日志”窗口，单击该选项，系统将弹出如右图的“打开日志文件”对话框，用户在“文件名”栏中输入所
要打开的文件名或在“文件”框中单击所要打开的文件，然后按“确定”钮，系统自动会将该文件的日志文件中
的内容加载到日志列表中，用户便可查看到该文件所有操作记录。

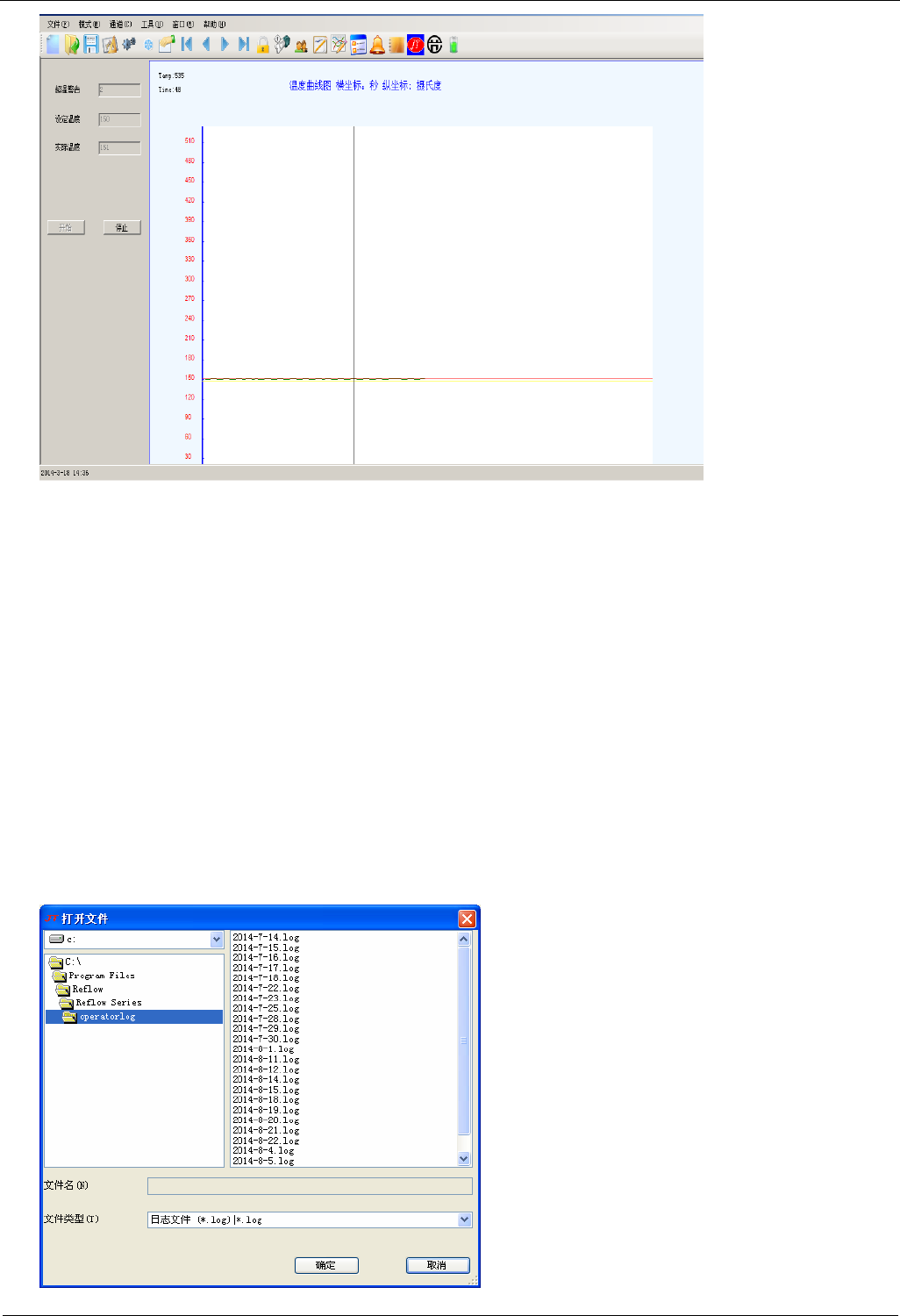

在“通道曲线图”窗口，单击
按钮，可以切换显示各个通道的温度曲线；在该界面单击“调
色板”按钮弹出颜色选择对话框可以设置各个通道温度曲线的颜色，如右图所示：
JTR 系列无铅回流焊机用户手册 软件操作
- 40 - 115
4.3.3 保存选项
在“主窗口”、“查看机器状态”、“报警”、“通道曲线图”这几个窗口中该选项是保存处方文件。用户单击
此选项，系统自动保存当前处方参数设置。
在“日志”窗口，单击该选项，系统将弹出如右图的“保存日志文件”对话框，用户在“文件名”栏中输入
所要保存的文件名，然后按“确定”钮，系统自动会当前日志记录保存到该文件中。按“取消”钮，系统将取消
此操作。
4.3.4 另存选项
此选项如 1.3.3 保存选项相同，此处不再介绍，请查阅 1.3.3 保存选项。
4.3.5 打印日志选项
用户选择此项，系统将显示如右图的“打开日志文件”对话框，让用户选择所要打印的日志文件，可在“文
件名”栏中输入所要打开的文件名或在“文件”框中单击所要打开的文件，然后按“确定”钮，系统弹出如右下
图打印对话框，要求用户选择打印机并确认，按“确定”钮系统打印此日志文件，按“取消”钮便取消此项操作。
