JTR 系列无铅回流焊机用户手册 软件操作 - 4 7 - 1 1 5 4 .3.17 机器状态记录选项 设定系统是否记录机器的状态及记录周期。 4.3.18 通道曲线图 当用户单击此按钮时，系统将弹出如右图的 “通道曲线图” 窗口，该窗口中包含“温度、运输、氧气浓度、 冷却区”的曲线图，单击 按钮，可以切换显示各个通道的温度曲线； 第一个选项，单击此选项，用户可查看到第一个通道有关参数及监控曲线或第一条机器状态记录； 前一个选项， 单…
JTR 系列无铅回流焊机用户手册 软件操作
- 46 - 115

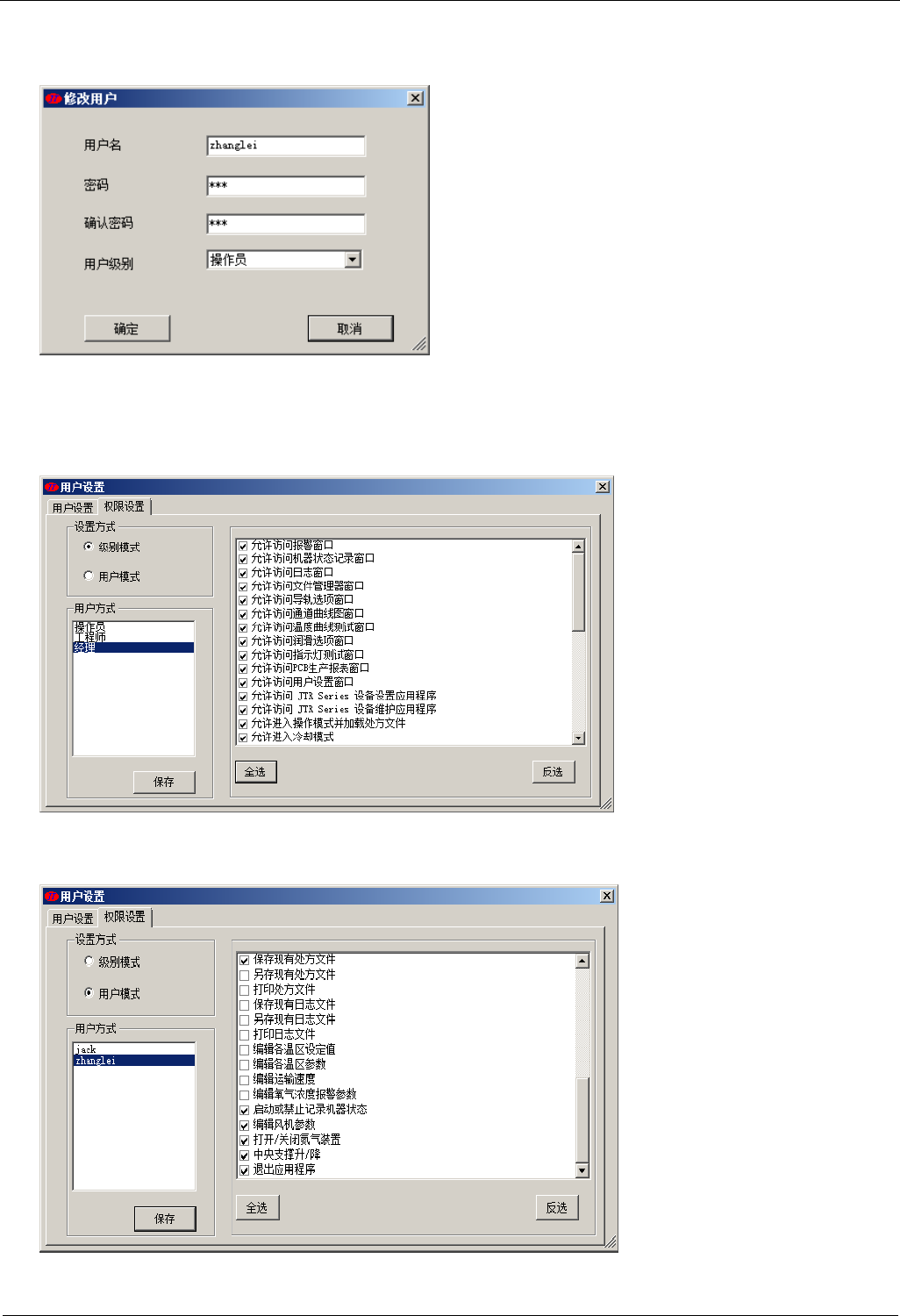

3.选择“修改”选项时，系统将会弹出如右上图所示的对话框，要求用户输入此用户原密码，输入完毕后按
“确定”键，系统将会显示如右图画面，用户输入所要更改的密码及确认密码，按“确定”键便将此用户更改密
码了。
在“权限设置”项中，管理员可以按两种方式设置用户的权限：
1，级别模式，管理员可对不同的级别，设置不同的权限，设定权限时，先选定所要设置的级别，在右边框
显示的权限栏中选择此级别用户所对应的权限，最后按“确认”键，这样这个级别所有用户都具有这些权限；
2，用户模式，管理员可对每个用户进行单独设置，设定权限时，先选定所要设置的用户，在右边框显示的权
限栏中选择此用户所对应的权限，最后按“保存”键，这样每个用户都可具有不同的权限，设置更灵活。
最后按“保存”键退出，这样便完成对用户管理的操作。
JTR 系列无铅回流焊机用户手册 软件操作
- 47 - 115
4.3.17 机器状态记录选项
设定系统是否记录机器的状态及记录周期。
4.3.18 通道曲线图
当用户单击此按钮时，系统将弹出如右图的“通道曲线图”窗口，该窗口中包含“温度、运输、氧气浓度、
冷却区”的曲线图，单击
按钮，可以切换显示各个通道的温度曲线；
第一个选项，单击此选项，用户可查看到第一个通道有关参数及监控曲线或第一条机器状态记录；
前一个选项，单击此选项，用户可查看到当前通道前一通道有关参数及监控曲线或当前记录的前一条机器状
态记录；
下一个选项，单击此选项，用户可查看到当前通道下一通道有关参数及监控曲线或当前记录下一条机器状态
记录；
最后一个选项，单击此选项，用户可查看到最后一个通道有关参数及监控曲线或最后一条机器状态记录。
JTR 系列无铅回流焊机用户手册 软件操作
- 48 - 115
4.3.19 温度曲线测试
当用户单击此按钮时，系统将弹出如右图的“通道曲线图”窗口，在该窗口用户采用外接测温头测试 PCB
板各点的温度，点击“开始”按钮后，系统会自动将实时测量并记录各点温度值，在窗口处同步显示曲线图，测
试完后系统会将用户设定的曲线参数进行运算，并显示给用户分析，如右图所示：
如用户要对曲线工艺设定要求，以便分析，可单击“编辑”键，系统将弹出如右图所示的曲线工艺编辑界面，
用户可三个升温区斜率、冷却区冷却斜率；预热段、浸泡段及回流段三个的时间；还有在某一温度以上的总时间，
及各曲线的最高温度。
