JTR 系列无铅回流焊机用户手册 软件操作
- 57 - 115
设置保存与退出

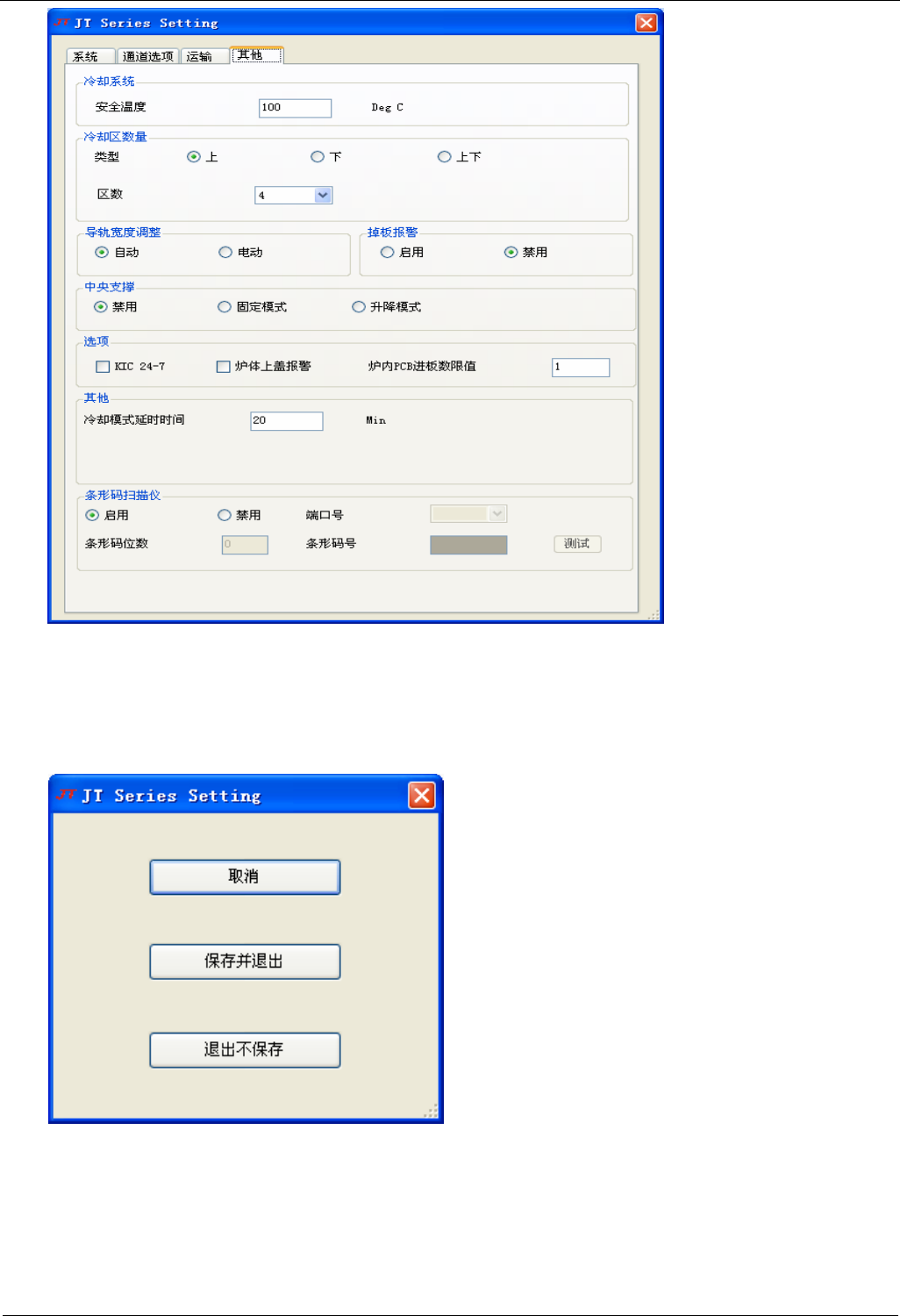

用户设置完毕后，选择退出，就会弹出如下图所示的画面 ，在此画面中“取消”将不退出；“保存及退出”
就是保存用户现所有设置并退出；“退出不保存”是对用户所设置的不保存并退出。
JTR 系列无铅回流焊机用户手册 软件操作
- 58 - 115
关机步骤：
为避免风道及传输部件过热变形，本机设置为退出操作系统时,将会自动进入冷却操作模式，关闭加热，热
风马达继续工作， 系统冷却十分钟后,热风马达将关闭，控制系统自动关闭退到操作系统桌面。关闭操作系统，
将电源开关置于 OFF 状态。
用户可间隔 1 个月或若干月将软件安装目录中的”operatorlog”和”machinelog”,”systemlog”三个文件夹中
以前日志文件或各温区监控曲线的文件删除。
4.5 操作注意事项
1. JTR
系列全热风回流焊机有两个抽风口，直径均为
200mm
，通常情况排气量应为
10m
3
／
min X 2
以上。在实
际生产中，必须将两个抽风口与工厂的主通风道连接，否则，将有可能由于风速不稳定而造成焊接温度不稳定。
为了便于定期维护，排气通道必须与通风道进行镶嵌式活动连接。
2. UPS
应处于常开状态。当遇到断电时，机器会自动接通内置的
UPS
，运输系统的传送电机会继续运转，将工
件从炉腔内运出，免受损失。
3.
若遇紧急情况，可以按下机器两端的“紧急制”。
4.
控制用计算机禁止作其它用途。
5.
测温插座、插头均不能长时间处于高温状态，所以每次测完温度后，务必迅速将测温线从炉中抽出以避免高
温变形。
6.
在安装程序完毕后，对所有的支持文件不要随意删改，以防止程序运行出现不必要的故障。
7.
各加热区温度设定参考：
JTR-800 JTR-800-N JTR-1000 JTR-1000-N
设定温度
Zone 1 Zone 1 Zone 1 Zone 1 180~200
℃
Zone 2,3,4,5,6 Zone 2,3,4,5,6 Zone 2,3,4,5,6,7,8 Zone 2,3,4,5,6,7,8 150~180
℃
Zone 7 Zone 7 Zone 9 Zone 9 200~250
℃
Zone 8 Zone 8 Zone 10 Zone 10 250~300
℃
注：一般情况下设定预热区间的温差不大于
40
℃，预热区与焊接区间的温差不超过
80
℃。
否则有可能导致温度设定较低的加热区的实际温度超过设定值。
JTR 系列无铅回流焊机用户手册 故障分析处理
- 59 - 115
故障分析处理
