JTR 系列无铅回流焊机用户手册 设备保养及维护 - 7 8 - 1 1 5 操作方法：松开张紧块固定螺丝，按箭头方向调整 张紧块，当链条张力合 适后（出口张紧机构间隙 达到 30mm ，如上图所示） ，然后固定张紧块螺丝。 6.4 中央支撑系统年检说明 1. 中支链条要求每年进行一次检查。 2. 检查要求说明： 1 ）按图示方法对中支链条水平进行点检。 将标准测试板放在主传输链条上， 然后把中支链条移至标准测试板下， 用塞尺测量中支链…

100%1 / 116
JTR 系列无铅回流焊机用户手册 设备保养及维护
- 77 - 115
操作方法：将入口、出口网带调整支架上的滚筒支杆向下调整，使其网带张力合适（网带不出现抖动现象为
合适）。
(3)中支链条张紧：
当中支链条长时间在高温下运转后，受到材料热胀冷缩的影响，中支链条材质会发生相应的变化，出现变长
现象，导致设备上的张紧机构失效，因此需对中支链条的张紧力进行调整，调整方法为：裁剪中支链条或调整入
口中支链条张紧块。操作方法如下：
1.1裁剪中支链条
操作方法：

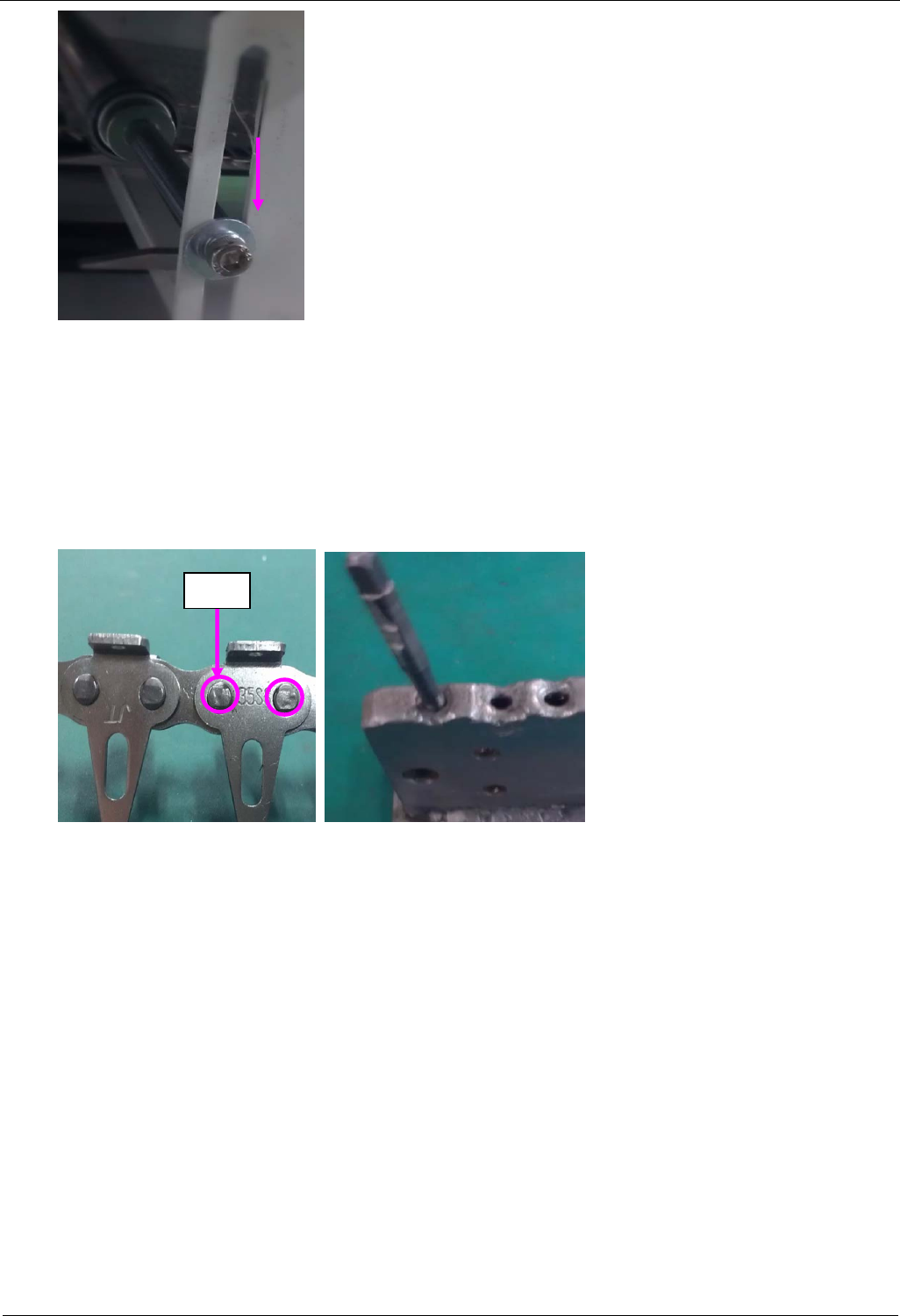

1.将中支链条销轴垂直放在治具孔内，用铁锤及专用顶针治具敲击链条销轴，使销轴脱离链条。分开即可。
2.用磨机将链条两销轴磨平，取下挡片，从另一侧取下两销轴连接的链珠即可。
1.2调整中支链条张紧块
顶针
JTR 系列无铅回流焊机用户手册 设备保养及维护
- 78 - 115

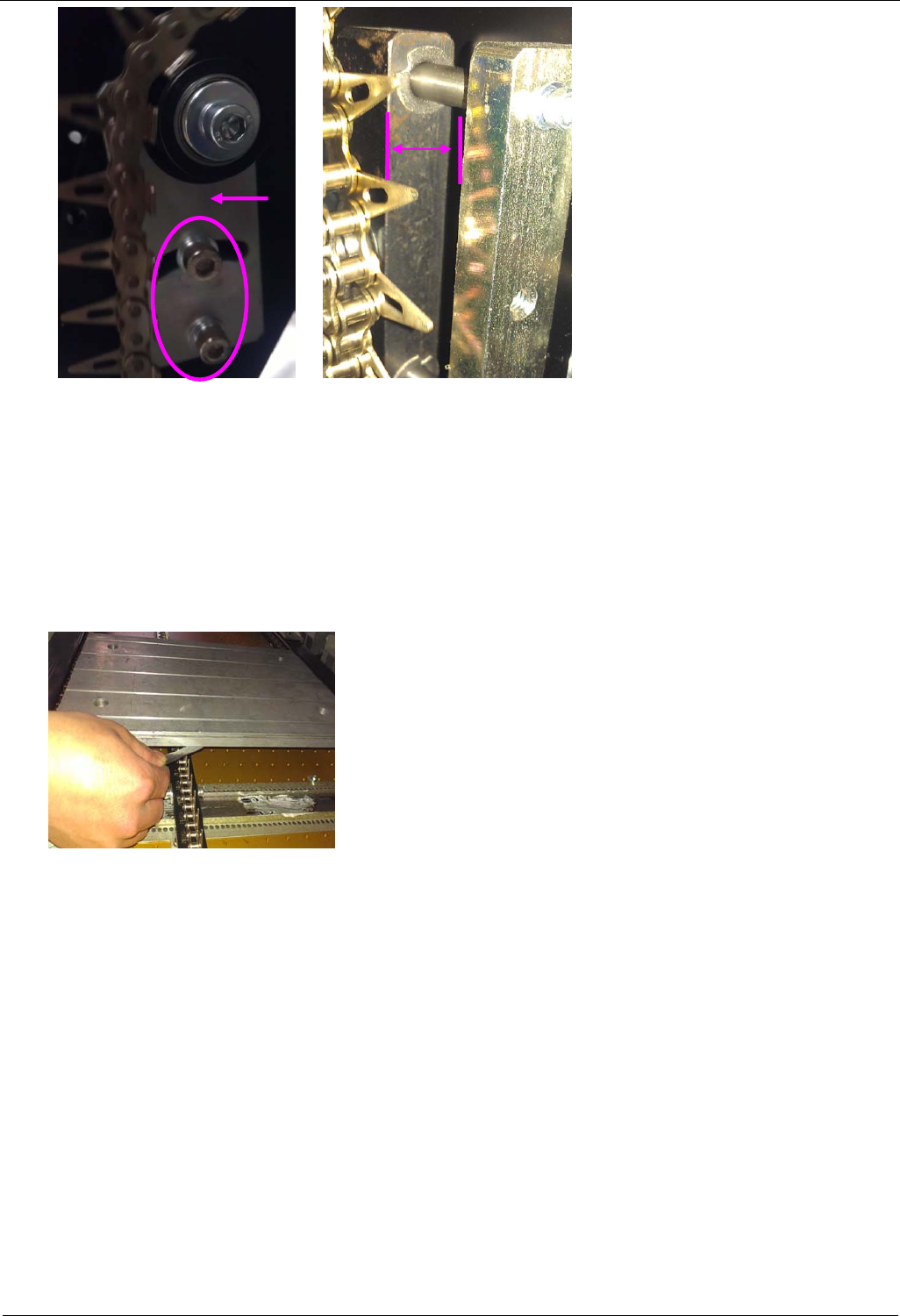

操作方法：松开张紧块固定螺丝，按箭头方向调整张紧块，当链条张力合适后（出口张紧机构间隙达到
30mm，如上图所示），然后固定张紧块螺丝。
6.4 中央支撑系统年检说明
1.中支链条要求每年进行一次检查。
2.检查要求说明：
1）按图示方法对中支链条水平进行点检。
将标准测试板放在主传输链条上，然后把中支链条移至标准测试板下，用塞尺测量中支链条齿尖与标准 测
试板底部之间的距离。（如图 1 所示）
图 1
2）点检部位如下图所示，要求中支链条齿尖与运输链条销轴之间的间隙控制在 1±0.5mm（要求中支导轨距
固定边 150mm 点检一次；距固定边 300mm 点检一次）。
30
JTR 系列无铅回流焊机用户手册 设备保养及维护
- 79 - 115

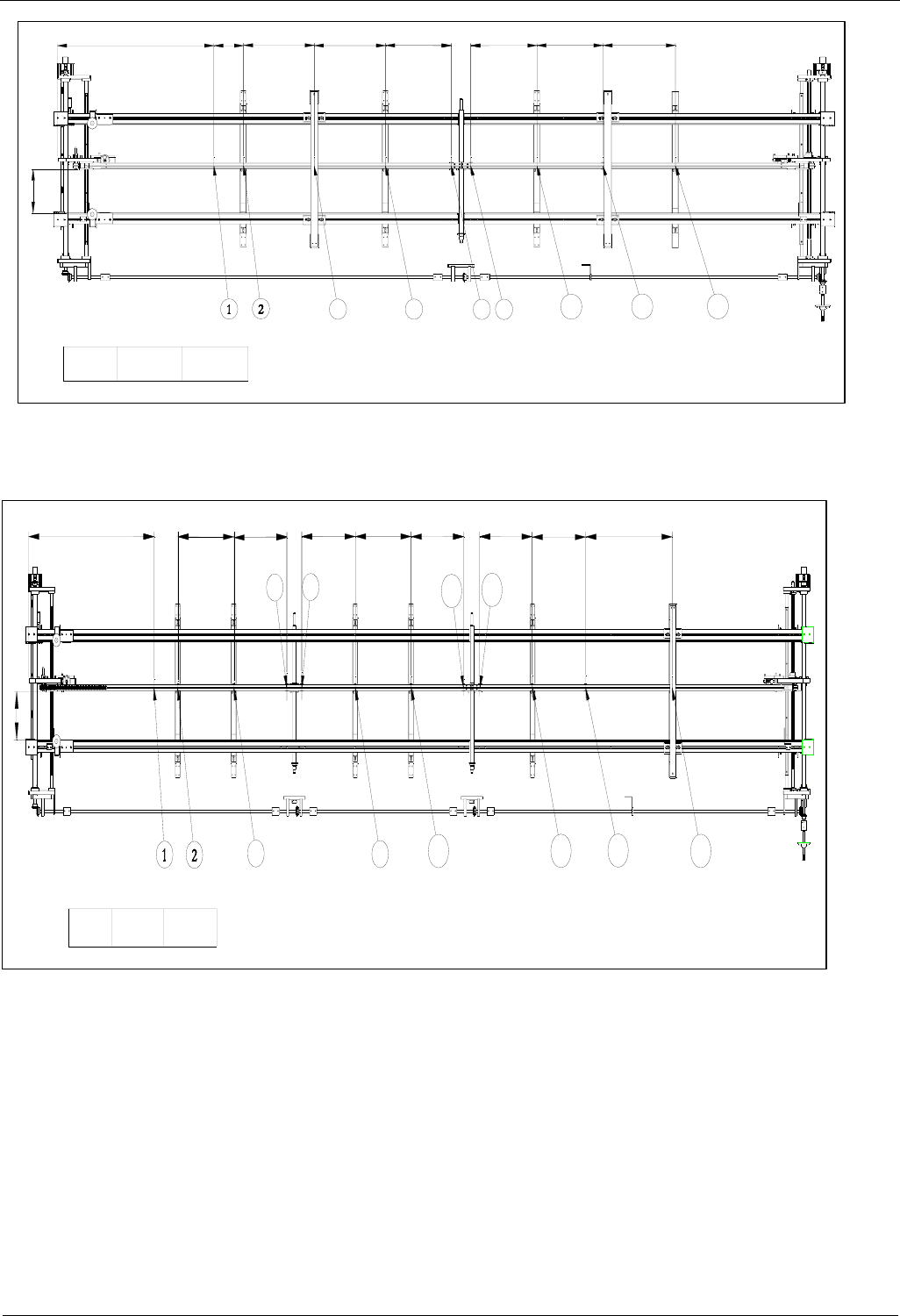

RS-600（点检部位分布图）
RS-800（点检部位分布图）
100 108160842
L
L
150mm
300mm
375
355
359 375
352 352
358
580
3
45
6
7
8
9
10
11
12
842 160 106
L
150mm
300mm
L
380
384
353
356
356 390
3
4
45
6
7
8
