JTR 系列无铅回流焊机用户手册 软件操作
- 54 - 115

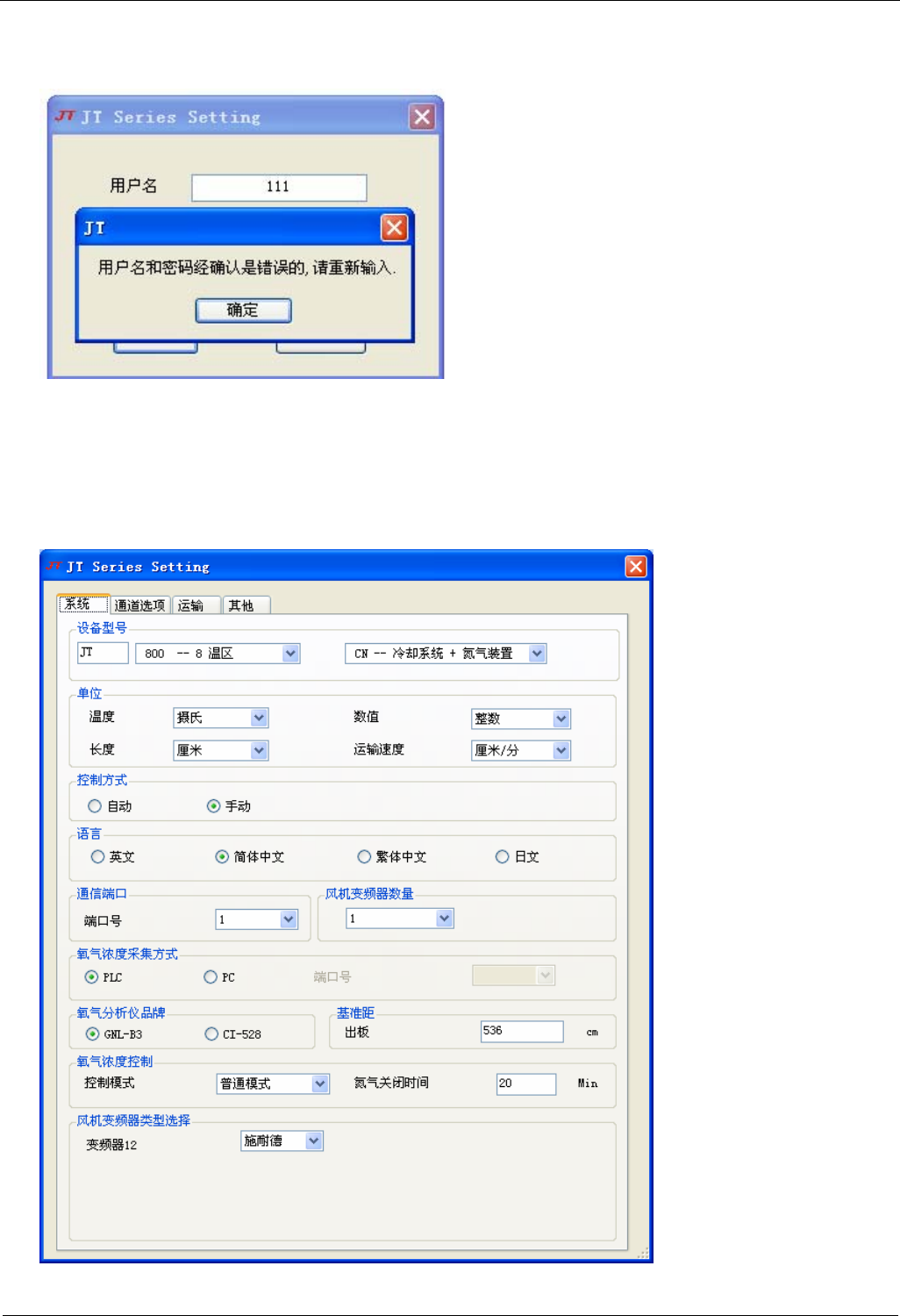

当用户运行此程序，系统会弹出如右图登录系统的画面，要求用户输入用户名及相应密码，以判断该用户是
否具有访问此程序的权限，如无此权限，系统会给出如右图的错误提示对话框。
“系统”部分
在如右图属性页可设置设备的型号，系统所用参数的单位，设备控制方式，控制软件语言类型、与 PLC 通讯
端口号、氧气浓度采集方式、各个温区氮气巡检时间、氧分仪通讯端口、是否启用新氧气分析仪、变频器数量。
KT 系列操作系统将按用户所设定的参数进行工作
JTR 系列无铅回流焊机用户手册 软件操作
- 55 - 115

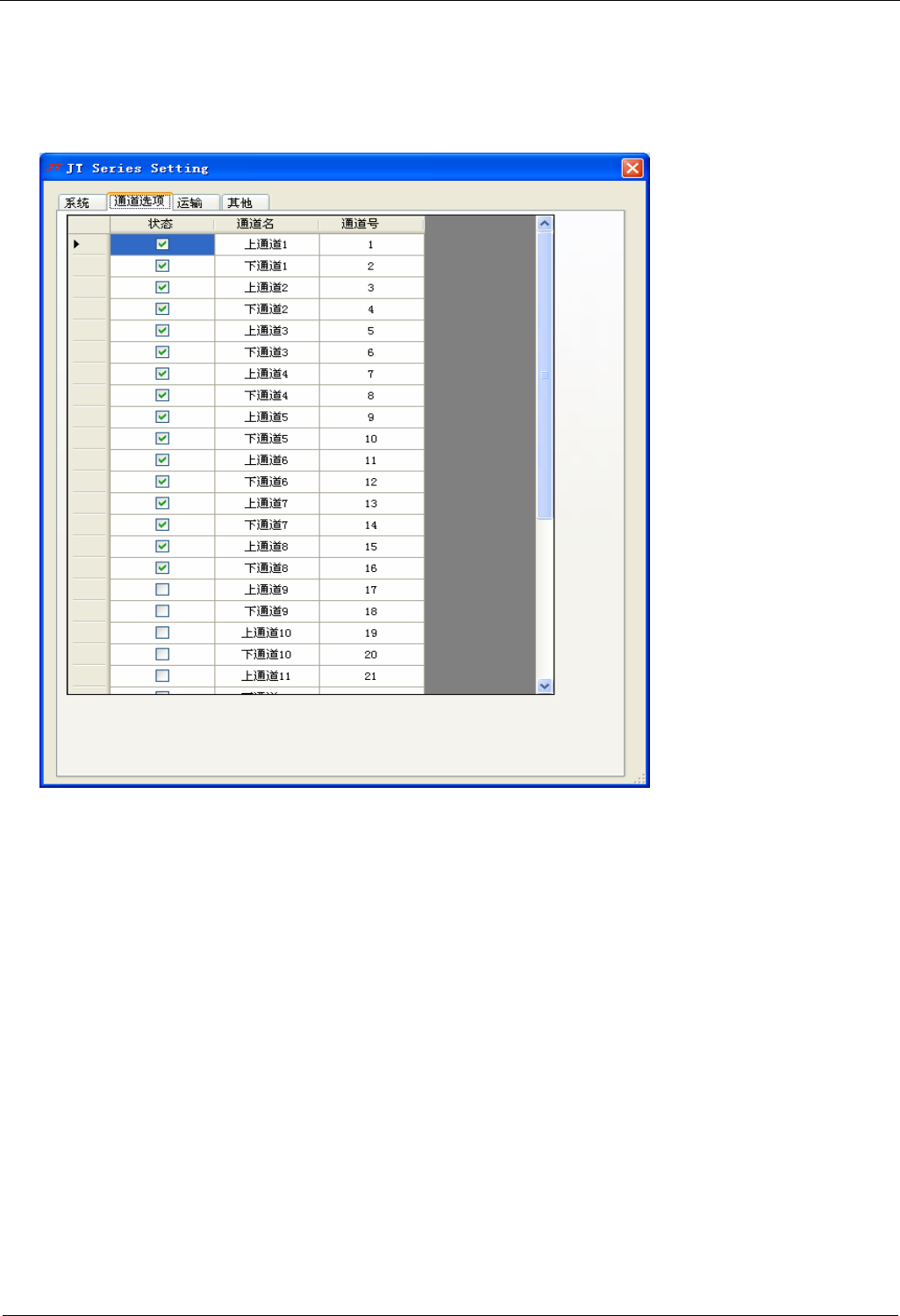

“通道选项”部分
如右图所示的“通道选项”页面，程序会根据用户所选择的设备型号列出其所有温区通道。
用户可按工艺要求对每个加热区进行设置，在“状态”项 ，如 选 择“ √”就表示此加热区要加热，选不打“√”
则不加热。

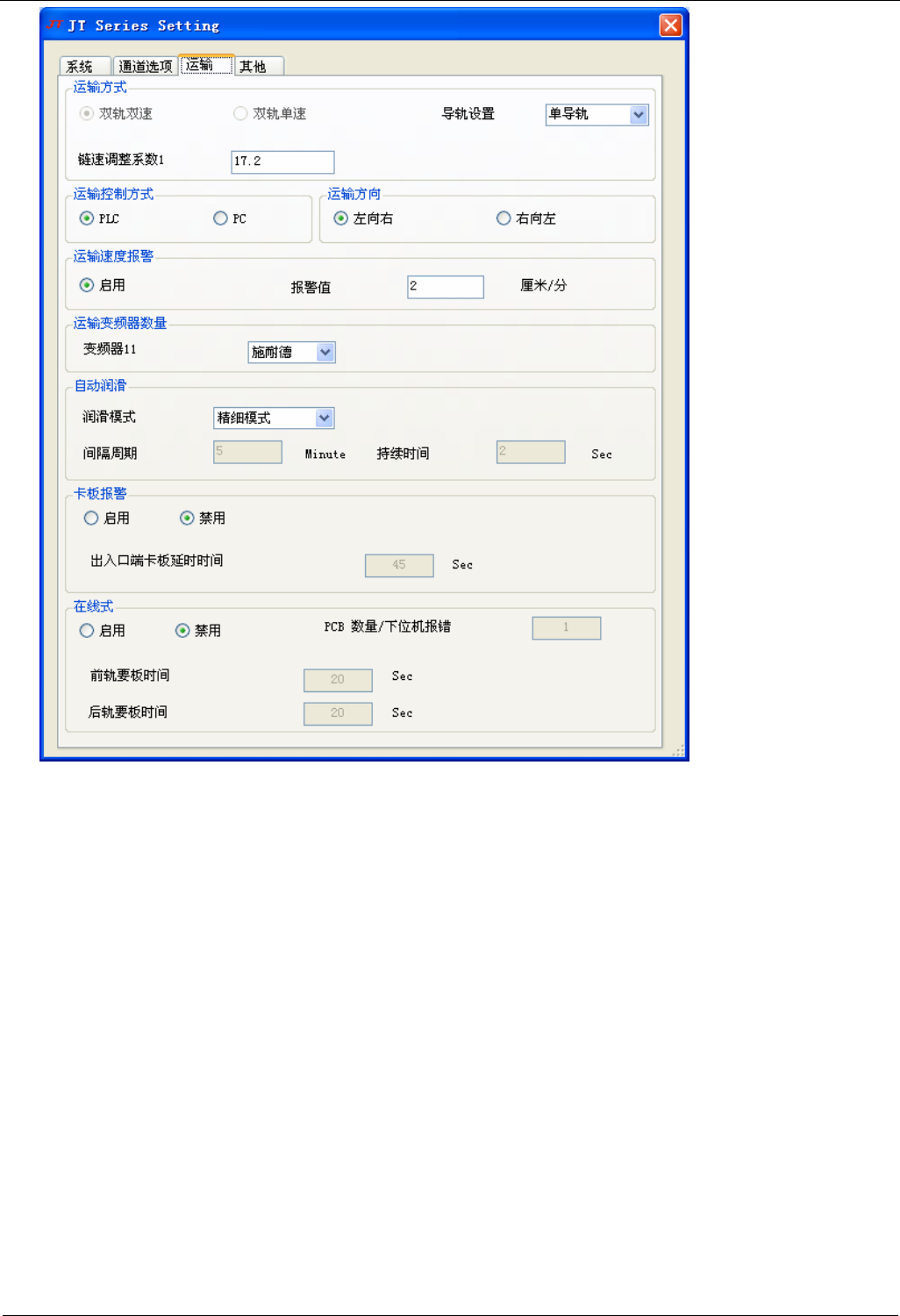

“运输”部分
如右图所示的“运输”页面，用户可设置运输方式、运输控制方式(本设备为 Plc 控制运输)、运输方向(机器
方向，设置该参数后本软件系统的主界面的各个按钮、标签、文本框、温区数值显示框均从左向右或从右向左互
换位置)、运输速度报警、运输链条自动润滑模式、卡板报警、导轨段数。
JTR 系列无铅回流焊机用户手册 软件操作
- 56 - 115
“其他”部分
如右图所示的“其他”页面，用户可设置冷却系统(冷却温区)安全值、风机速度控制(选择“无级”时软件主
界面的参数设置窗口中才会出现“风机频率”设置栏，选中“分档”时软件主界面中的风机频率将以档位显示)、
中央支撑、掉板报警、下层各风机开关。
