JTR 系列无铅回流焊机用户手册 安装与调试
- 28 - 115
（
3
）炉盖开启
控制面板第二个方框下方的钥匙开关控制炉盖升降，将钥匙开关旋转自“
open
”位置，炉盖将被升起，与
此相反的，旋转自“
close
”位置，炉盖将会下降。打开设备操作机器之前，请将运输固定件拆除。本设备安装
有行程控制开关（极限保护开关）用于防止炉盖过度的升降。
注意：在开启或关闭上炉体时，必须保证上下炉体之间无人体接触，防止压伤或烫伤人体。
（4）测温头插座
:
JTR
系列回流焊机有
4
组测温头插座（位于第二方框上方），测试方法如下：
1
．将出货备品中
4
根测温线分别焊接在测试板上（可选择少于
4
点的测试板）。
2
．点击桌面标题栏上温度曲线测试图标。
3
．在温度曲线测试栏内，根据锡膏工艺曲线要求，设置好各工艺参数（如：上升斜率、浸润时间、最高温度
等）。
4

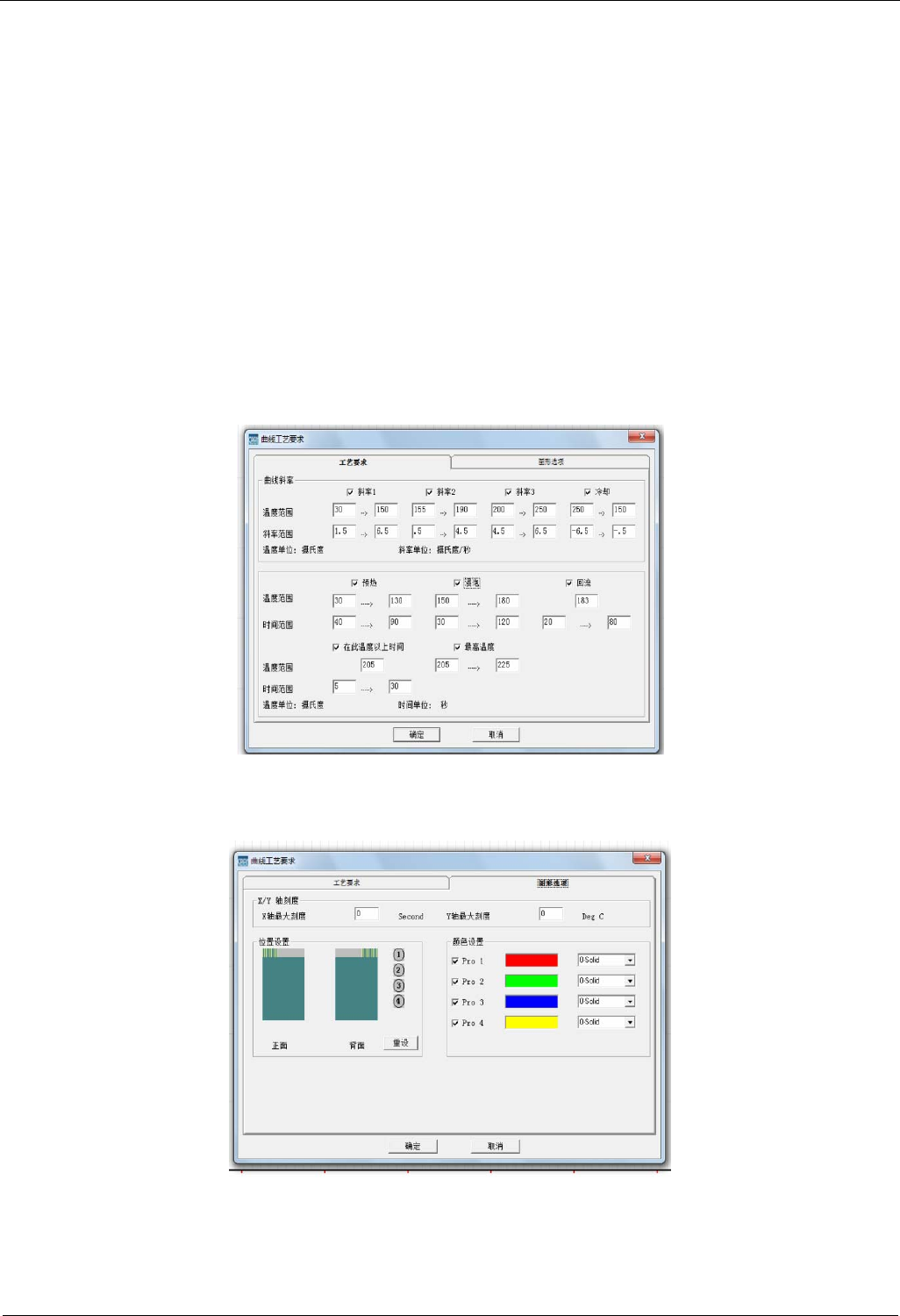

．为区分各点的工艺参数及曲线情况，需将
4
条工艺曲线线条设置成
4
种不同颜色的线条。
5
．点击温度曲线测试栏内“开始”按钮，然后将测试板从炉子入口放入，待测试板从出口出来后，点击温度

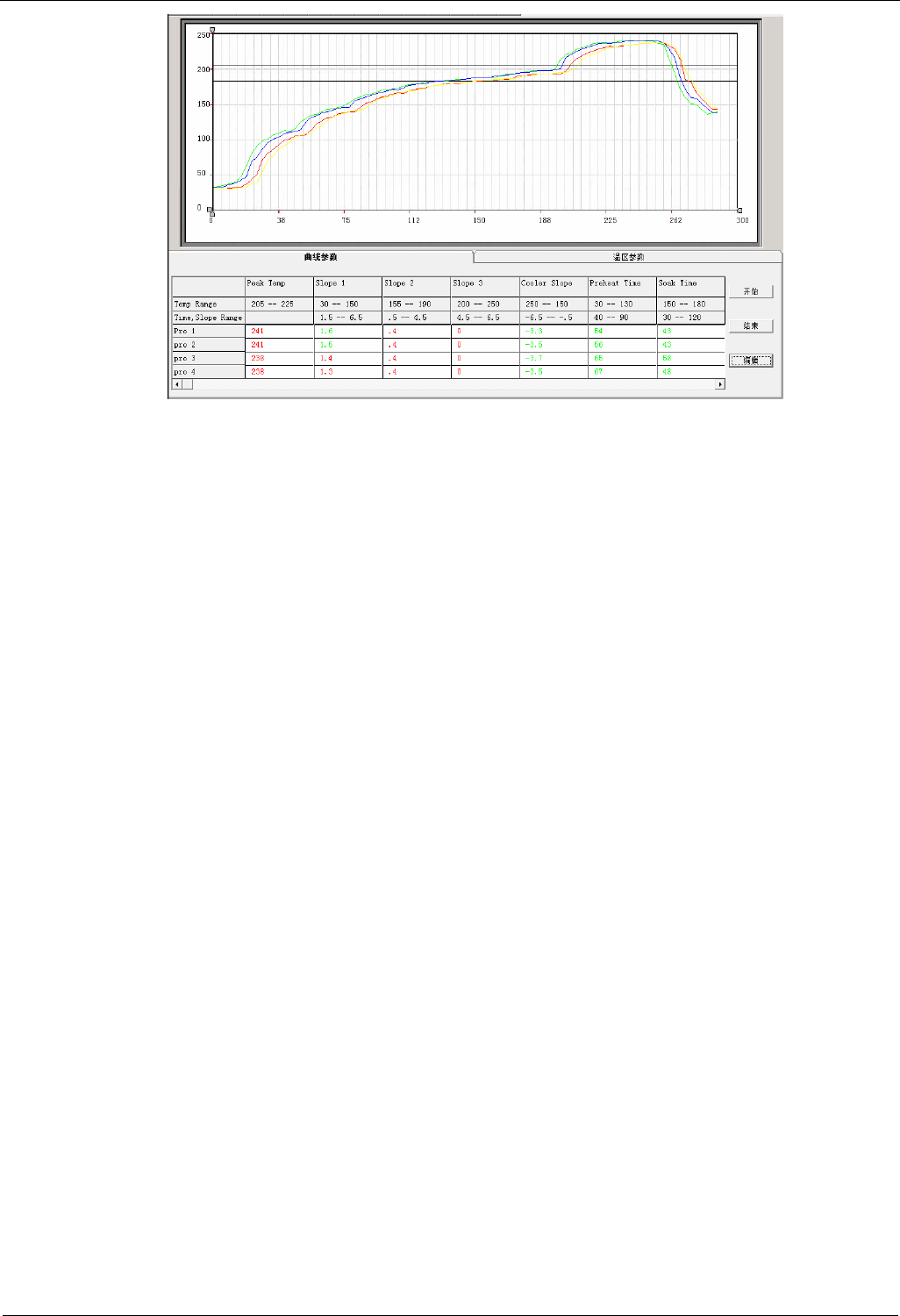

曲线测试栏内“停止”按钮，则温度曲线测试完成，在温度曲线测试栏内会形成曲线及测试各点的工艺参数（如
下图所示）。
JTR 系列无铅回流焊机用户手册 安装与调试
- 29 - 115
（
5
）检查并确保每个部分的冷却风机工作正常。
（
6
）
关机步骤
为避免风道及传输部件过热变形
,
本机设置为退出操作系统时
,
系统将自动进入冷却操作模式。关机操作步骤如
下：
1.
关闭加热，热风马达继续工作，系统冷却至设定的温度或时间
,
热风马达将关闭。
2.
控制系统自动关闭退到操作系统桌面。关闭操作系统。
用户可间隔 1 个月或若干月将软件安装目录中的”logdir”和”surdir”,”stadir”三个文件夹中以前日志文件或各温区监
控曲线的文件删除。
