JTR 系列无铅回流焊机用户手册 软件操作
- 34 - 115
4.2 运行操作软件
当计算机进入 windows 后，系统将自动启动“JTR Series”程序，显示右图画面，也可以手动点击桌面或
者程序启动栏中的快捷图标。

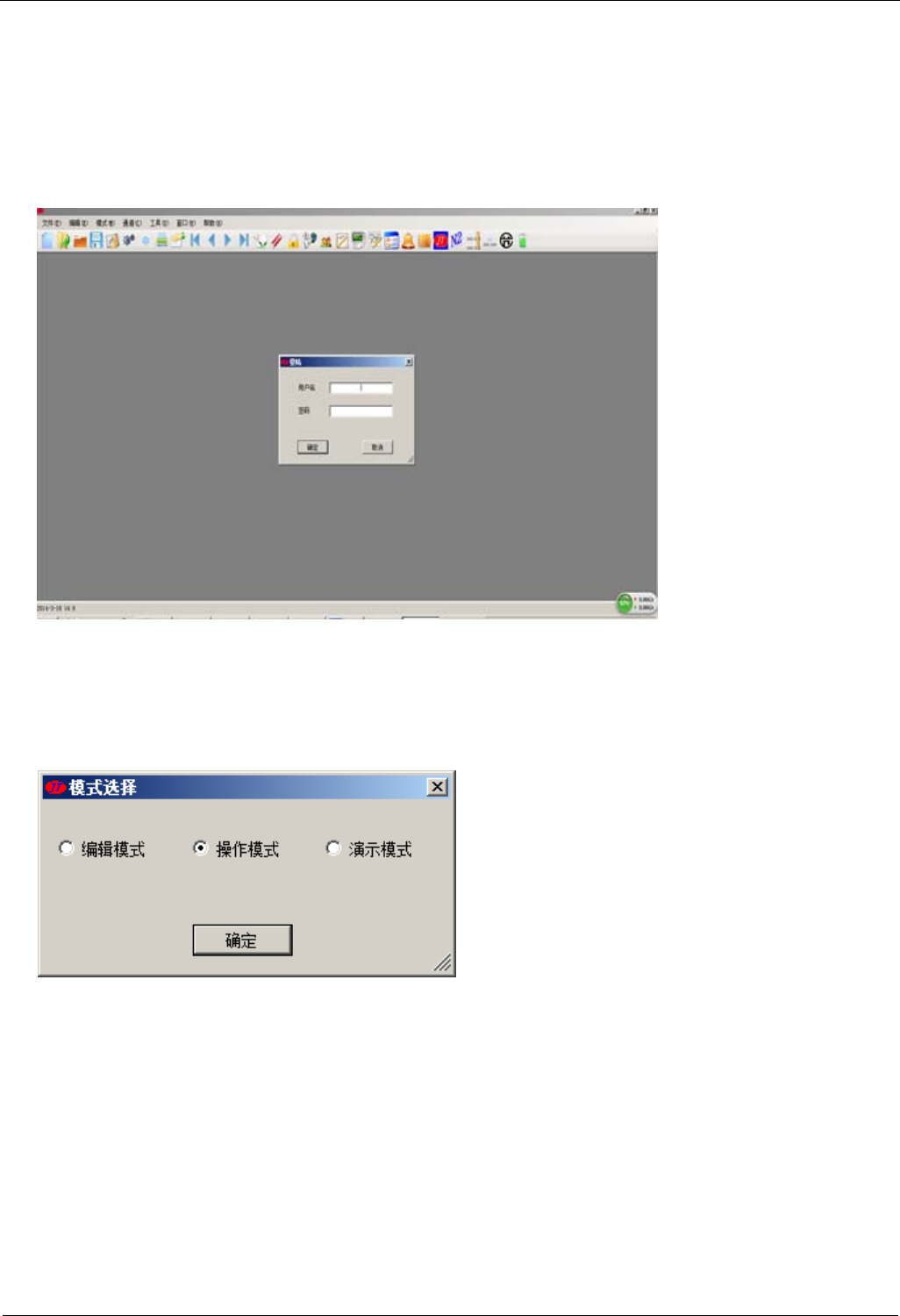

启动软件之后如右图所示：此画面要求用户输入登录系统所需的用户名及相应用户密码，若无用户名及密码
将无法进入系统。
缺省用户名是“JTELE”，对应密码是“123”。
输入正确的用户名及密码，按“确定”。将显示如右图选择操作模式画面。共有三种模式：
1) .编辑模式：可新建或更改处方文件。（处方文件：用以保存各项设定参数的文件）。
2) .操作模式：按所选处方文件进行生产控制，运行时可同时调用另一个处方文件进行编辑。
3) .演示模式：模拟本机的操作，用以操作人员培训。
JTR 系列无铅回流焊机用户手册 软件操作
- 35 - 115

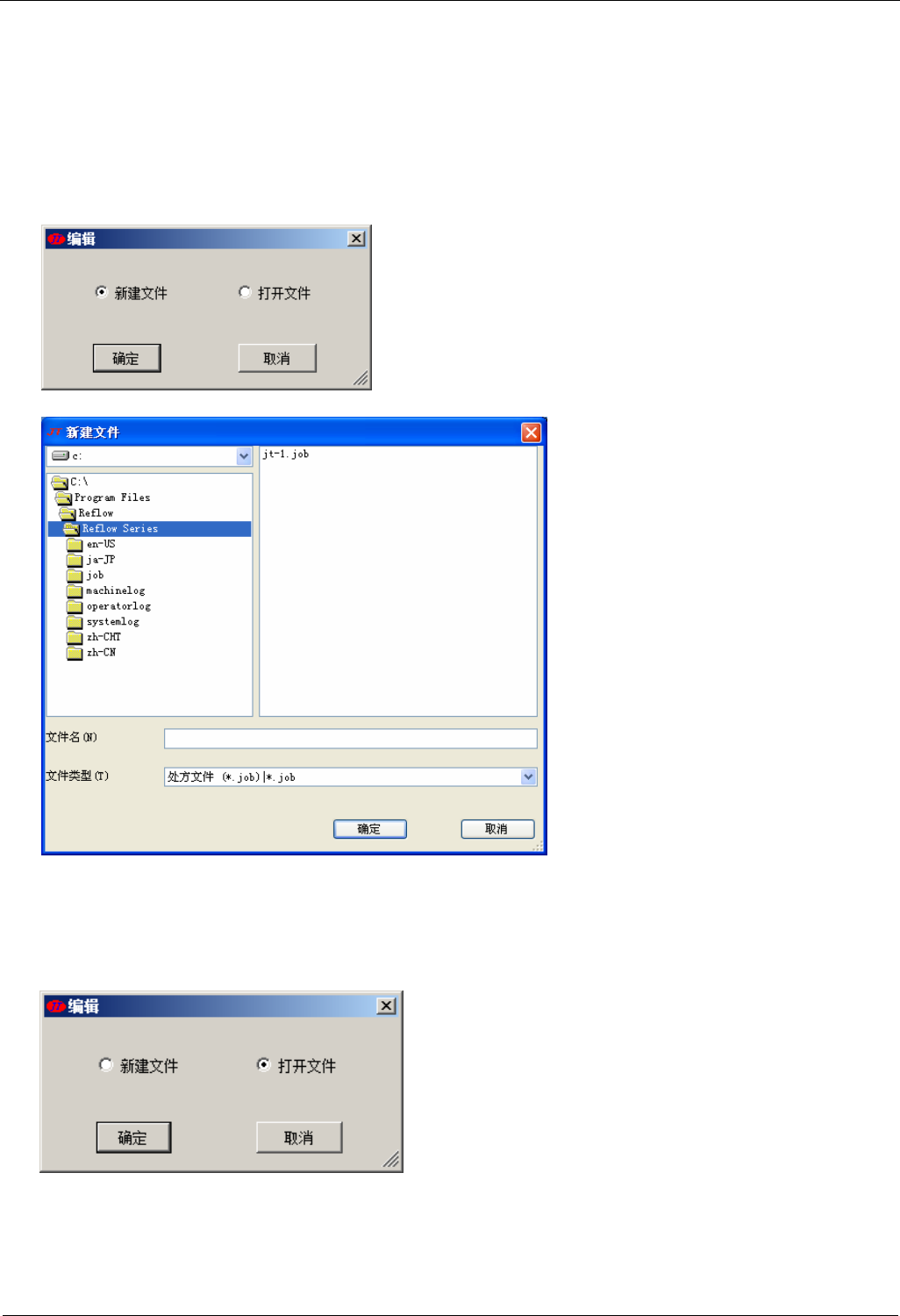

第一次启动本软件系统时请选择 “编辑模式”并按“确定”按钮，将显示如右图，编辑模式有两种方式：
a. 新建文件
b. 打开文件
如选择“新建文件”并按“确定” 键，将显示如右图的新建文件对话框。在“新建文件”框中输入新文件
名后按“确定”键，就新建成一个含默认参数值的处方文件，然后系统进入控制主画面。按“取消”键将退出控
制程序(第一次启动本软件系统时请新建一个默认的处方文件)。

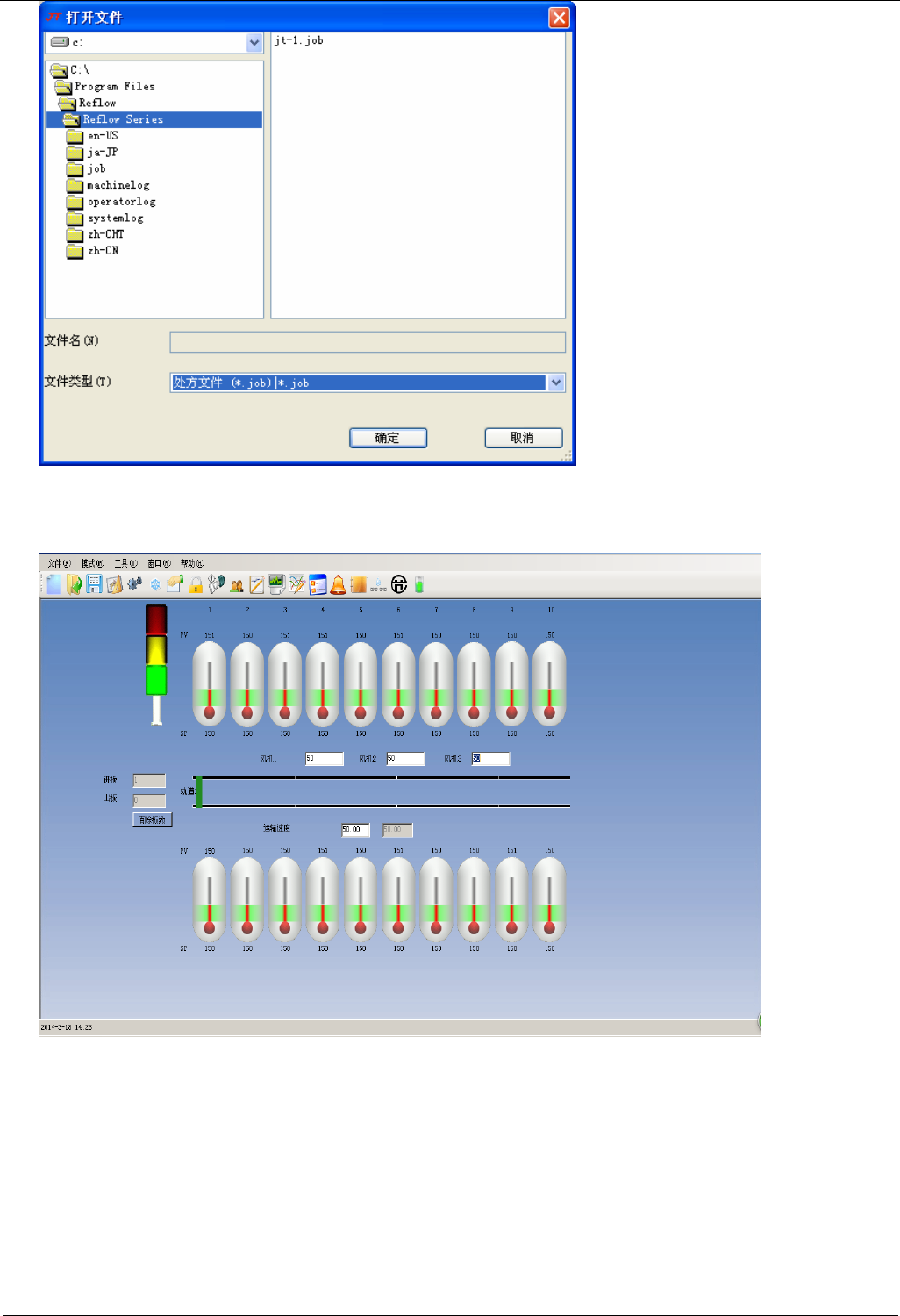

如选择“打开文件”并按“确定”按钮，系统将显示右图的“打开文件”的对话框，将光标移到＂文件
名＂框输入打开的文件名或在＂文件列表＂中选择一个的文件后，按“确定”键，系统将进入主画面。
JTR 系列无铅回流焊机用户手册 软件操作
- 36 - 115
选择处方文件后点击“确定”按钮，系统会自动加载该处方文件，同时出现系统正在加载该处方文件的进度
条，进度条上、下方分别为各个温区上、下层的温度值，加载完毕之后即进入本软件系统的主界面，如右图所示：
注：用户也可以在“模式”菜单中选择进入“冷却模式”，在该模式下系统将会自动冷却十分钟才会关闭机
器的运转。
