JTR 系列无铅回流焊机用户手册 软件操作
- 48 - 115
4.3.19 温度曲线测试
当用户单击此按钮时，系统将弹出如右图的“通道曲线图”窗口，在该窗口用户采用外接测温头测试 PCB
板各点的温度，点击“开始”按钮后，系统会自动将实时测量并记录各点温度值，在窗口处同步显示曲线图，测
试完后系统会将用户设定的曲线参数进行运算，并显示给用户分析，如右图所示：
如用户要对曲线工艺设定要求，以便分析，可单击“编辑”键，系统将弹出如右图所示的曲线工艺编辑界面，
用户可三个升温区斜率、冷却区冷却斜率；预热段、浸泡段及回流段三个的时间；还有在某一温度以上的总时间，
及各曲线的最高温度。
JTR 系列无铅回流焊机用户手册 软件操作
- 49 - 115

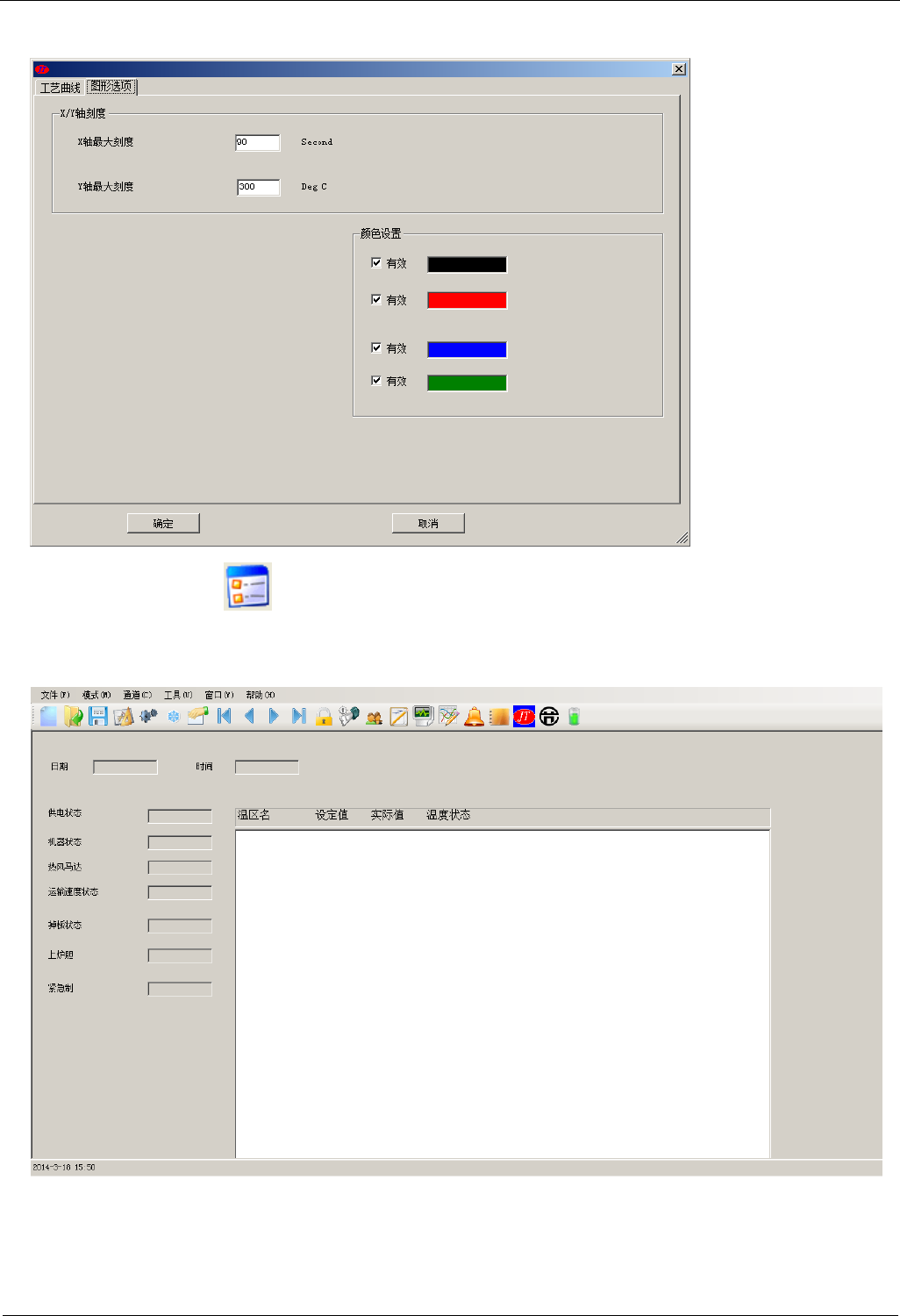

选择“图形选项”页面，可以设置各个测温通道的温度曲线颜色，如右图所示：
4.3.20 查看机器状态记录
当用户单击此按钮时，系统将弹出如右图的“查看机器状态”窗口，在该窗口可以查看到系统自动记录到的
机器状态情况，如右图所示：
JTR 系列无铅回流焊机用户手册 软件操作
- 50 - 115
4.3.21 报警
当用户单击此按钮时，系统将弹出如右图的“报警”窗口，进入该窗口后软件系统的菜单栏中将出现“编辑”
菜单项，如下图所示：
该“编辑”菜单项分为“删除报警、解除报警、响应所有报警”三项，分别对应“删除该窗口中的报警项目、
排除报警故障后解除报警设备进入正常工作状态、设备出项故障后响应报警”。
