JTR 系列无铅回流焊机用户手册 故障分析处理 - 6 9 - 1 1 5 1. 检查输送带是否有机械卡死。 2. 检查确认编码器上的联轴器紧固螺钉已拧紧。 3. 检查确认编码器固定片的紧固螺钉已拧紧。 4. 检查确认编码器轴、联轴器、主传动轴处在同一轴心上。 5. 检查确认编码器的接线线路连接牢固。 5.2 其他故障及相关解决方法 其他故障及相关解决方法 , 请参考如下表格： 故 障 造成故障的原因 如何排除故障 机器状态 升温过慢 …
JTR 系列无铅回流焊机用户手册 故障分析处理
- 68 - 115
2

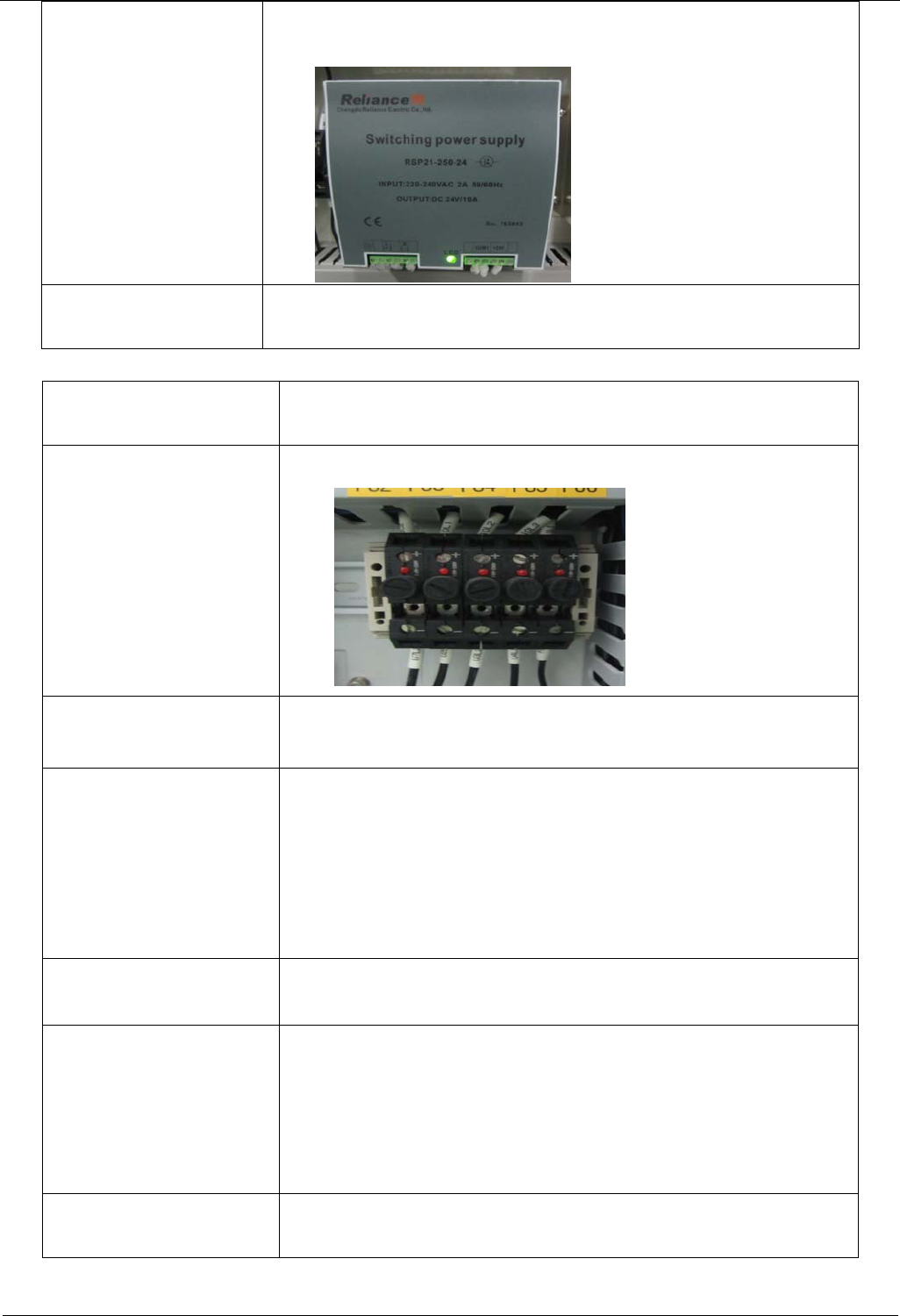

检查
24v
开关电源是否有
24V
电压输出。
3
检查 UPS 输出端电压 220V±10%，如测量输出端无电压输出，请
确认 UPS 输入端电压或检查 UPS 故障。
设备在正常运行状态下，出
现某一回路掉电
请检查以下几方面：
该回路中保险丝是否烧坏。指示灯亮红色，表示保险丝已烧坏。
氧气 PPM 值不稳定或过高
请检查以下几方面
1.
确认回流焊顶盖完全关闭，密封完好。
2.
助焊剂回收箱底部
FLUX
回收瓶密封完好。
3.
冷却区与回收箱上的蒸发器固定牢固，密封完好。
4.
输入氮气源压力过低（最低要求
0.4MPa
）。
5.
回流焊中的氮气管路堵住。
6.
流量不足，需要调节流量计。
软件无法运行或死
请检查以下几方面
1.
重新启动计算机，看是否问题仍然存在。
2.
如果重新启动计算机不能解决问题，则重新安装软件。
3.
关闭炉温测试软件等其他运行中的软件，看是否有影响。
4.
确认计算机是否存在病毒。
5.
如果问题仍然存在，请联系制造商维修。
输送带没有以正确速度运
行或没有保持恒定速度
请检查以下几方面
JTR 系列无铅回流焊机用户手册 故障分析处理
- 69 - 115
1.
检查输送带是否有机械卡死。
2.
检查确认编码器上的联轴器紧固螺钉已拧紧。
3.
检查确认编码器固定片的紧固螺钉已拧紧。
4.
检查确认编码器轴、联轴器、主传动轴处在同一轴心上。
5.
检查确认编码器的接线线路连接牢固。
5.2
其他故障及相关解决方法
其他故障及相关解决方法
,
请参考如下表格：
故
障
造成故障的原因
如何排除故障
机器状态
升温过慢
1
热风马达故障
2
风轮与马达连接松动或卡住
3
固态继电器输出端断路
1
检查热风马达
2
检查风轮
3
更换固态继电器
长时间处于“升温过
程”
温度居高不下
1
热风马达故障
2
风轮故障
3
固态继电器输出端短路
1
检查热风马达
2
检查风轮
3
更换固态继电器
工作过程
机器不能启动
1
紧急开关未复位
2
未按下启动按钮
1
检查紧急开关
2
按下启动按钮
启动过程
加热区温度升不到设置
温度
1
加热器损坏
2
热电偶有故障
3
固态继电器输出端断路
4
排气过大或左右排气量不平衡
5
控制板上光电隔离器件损坏
1
更换加热器
2
检查或更换热电偶
3
更换固态继电器
4
调节排气调气板
5
更换光电隔离器
4N33
长时间处于“升温过
程”
运输电机不正常
运输热继电器测出电机超载或卡
住
1
重新开启运输热继电器
2
检查或更换热继电器
3
重新设定热继电器电流测值
1
信号灯塔红灯亮
上炉体顶升机构无动作
1
行程开关到位移位或损坏
2
紧急开关未复位
1
检查行程开关
2
检查紧急开关
计数不准确
1
计数传感器的感应距离改变
2
计数传感器损坏
1
调节计数传感器的感应距离
2
更换计数传感器
计算机屏幕上速度值误
差偏大
1
速度反馈传感器感应距离有误
1
检查编码器是否故障
2
检查编码器线路
JTR 系列无铅回流焊机用户手册 故障分析处理
- 70 - 115
5.3 控制软件报警分析与排除
报警项 软件处理方式 报警原因 报警排除
系统电源中断 系统关闭加热
并把炉内
PCB
自动送出
外部断电
内部电路故障
检修外部电路
检修内部电路
热风马达不转动 系统关闭加热
热
继电器损坏或跳开
热
风马达损坏或卡死
复位热继电器
更新或修理马达
运输马达不转动 报警 热继电器跳开
调速器故障
马达是否卡住或损坏
复位热继电器
更换调速器
更新或修理马达
掉板 报警
PCB
掉落，或外部干扰
电眼损坏
把板送出
更换电眼
盖子未关闭 系统预报 上炉胆误打开
升降丝杆行程开关移位
关闭上炉胆,重新启动
重新调整行程开关位置
温度超过报警值 系统关闭加热 热电偶脱线
固态继电器输出端常闭
计算机
40P
电缆排插松开
控制板上加热指示常亮
更换热电偶
更换固态继电器
插好排插
更换控制板
温度低于报警值 系统处于等待状态 固态继电器输出端断路
热电偶接地
发热管漏电,漏电开关跳开
更换固态继电器
调整热电偶位置
维修或更换发热管
运输马达速度偏差大 报警 运输马达故障
编码器故障
控制输出电压错误
调速器故障
更换马达
固定好或更换编码器
更换控制板
更换调速器
启动按钮未复位 系统处于等待状态 紧急开关未复位
未按启动按钮
启动按钮损坏
线路损坏
复位紧急开关并按下启动
按钮
更换按钮
修好电路
紧急开关按下 系统处于停机状态 紧急开关按下
线路损坏
复位紧急开关并按下启动
按钮
检查外部电路
