对象读者 ： 用户 SERV ICE I NFORM ATION 14 / 40 SI19120 16C -000 = 操作培训 补充 资料 Step 4. 创建了元件数据 之后，进行元 件调整并确认是否可 以正常识别。 按 [ 元件调整 ] 按钮。 Step 5. 进行元件调整、 识别确认。 ① 按 [ 吸附 ] 按钮，使贴装头吸取元件。 ② 按 [ 真空压 ] 按钮，按照画面的说明设定吸附、贴装真空压级别。 ③ 按 [ 显示定义形状…
对象读者：用户
SERVICE INFORMATION
13/40
SI1912016C-000 = 操作培训补充资料

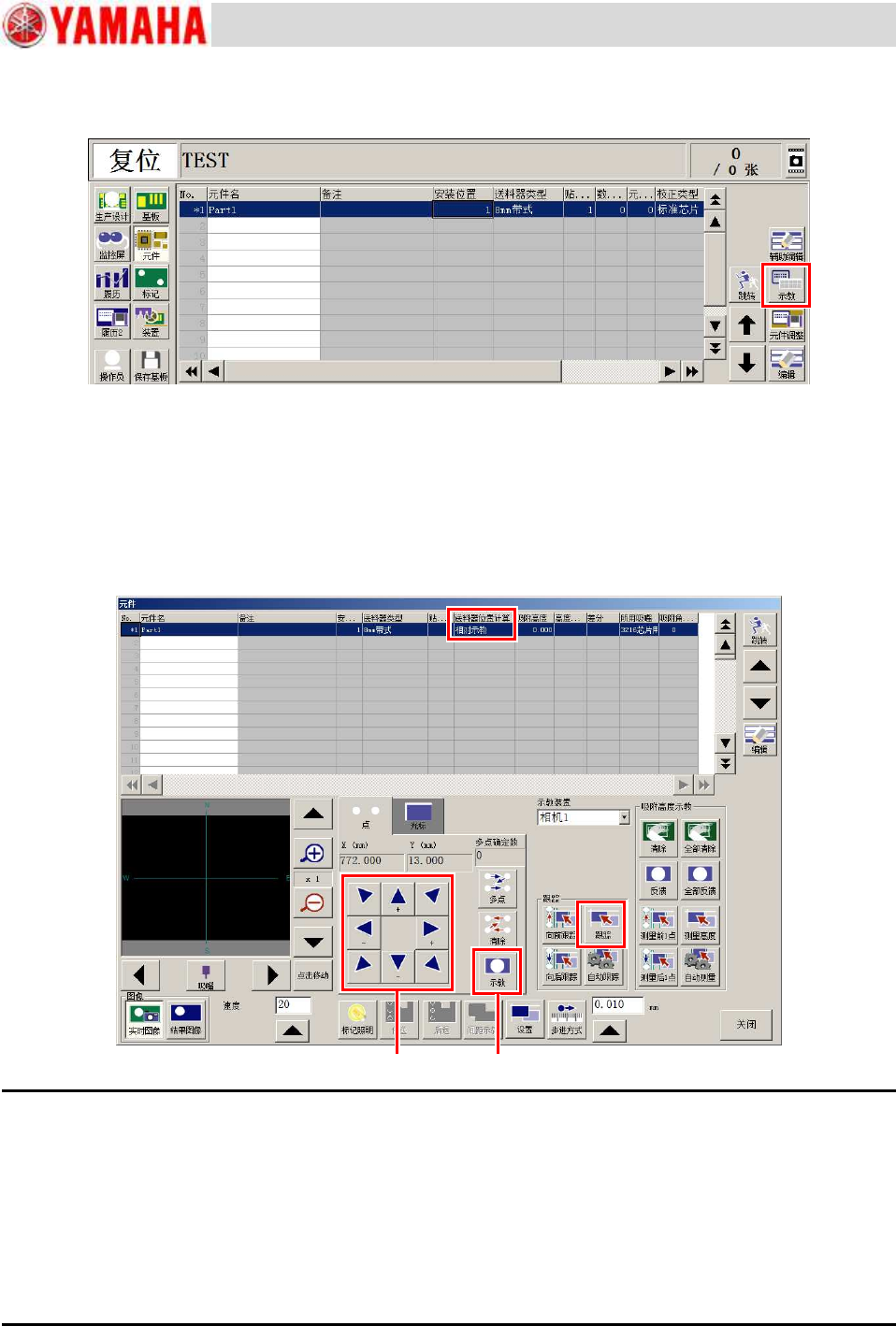

Step 2.
在吸取元件之前，先通过相机确认吸附位置。
选择对象元件，并按[示教]按钮。
Step 3.
确认吸附位置并进行示教。
① 按[跟踪]按钮，使相机移动，确认吸附位置。
② 如果中心位置有偏移，将“送料器位置计算”选择为“相对示教”。
③ 使用箭头按钮，使十字准线对准元件的中心。
④ 按[示教]按钮，对坐标进行示教。
＜One Point＞ “相对示教”与“示教”
吸附位置（“送料器位置计算”参数）原则上设定为“自动”即可。“自动”是指预先在贴片机中设定的坐标。
料带的精度不佳或使用用旧了的送料器时，用 手动设定(即，通过示教设定)吸附位置会更佳。对吸附位置的示
教有“示教”和“相对示教”两种。
“相对示教”是以“自动”计算的坐标为基准设定相对位置。因此，如果变更送料器安装位置，则对变更后的
安装位置的相对位置吸取元件。
如果不移动送料器安装位置，则“示教”与“相对示教”都一样；但如果要变更送料器安装位置，则选择“相
对示教”会比较好。
②
④
③
①
对象读者：用户
SERVICE INFORMATION
14/40
SI1912016C-000 = 操作培训补充资料
Step 4.
创建了元件数据之后，进行元件调整并确认是否可以正常识别。
按[元件调整]按钮。
Step 5.
进行元件调整、识别确认。
① 按[吸附]按钮，使贴装头吸取元件。
② 按[真空压]按钮，按照画面的说明设定吸附、贴装真空压级别。
③ 按[显示定义形状]按钮，确认设定的形状与实际的形状是否一致。
④ 按[适当值]按钮，自动调整照明级别与二值化级别。
⑤ 按数次[识别测试]按钮，确认识别是否稳定。
⑥ 按[丢弃]按钮，丢弃元件；或按紧急停机按钮之后，用手收回元件。
至此，最基本的基板程序创建完毕。
接下来，使用该基板程序进行实际的生产。
②
③
①
⑤
④
⑥
对象读者：用户
SERVICE INFORMATION
15/40
SI1912016C-000 = 操作培训补充资料
3. 试生产
3.1 生产之前的确认
开始生产之前，请注意下列 4 点。
・ 贴片机内是否遗留有工具等物件？
・ 顶针是否已排列？固定基板时是否有松动？
・ 再次检查基板程序，确认是否有错误之处？
・ 送料器的安装位置正确吗？
3.2 进行试生产
准备基板，按操作面板上的[START]按钮，开始生产。
在生产过程中、生产结束之后需注意下列 2 点。
・ 生产过程中是否发生过吸料错误等错误？
・ 检查贴装元件后的基板是否有贴装偏位现象？
如果发生了上述问题，可能是基板程序有错误。请再次检查基板程序。
