7.4.4 “替换”选项卡
在“替换”选项卡页面可以对各项目进行查找、替换。
・ 查找用“项目”： 指定要查找的项目。“ALL”指替换选择范围内的所有数据。
・ 查找用“值”： 指定要查找的值。
・ 替换用“项目”： 指定要替换的项目。
・ 替换用“值”： 指定要替换的值。替换用项目的指定为“位移”时，指定要加在当前值上的值。
・ 执行按钮：
・ 查找： 查找与指定的查找条件一致的数据。每按一次[查找]按钮，光标就会移动到与查找条件一致的项
目处。
・ 替换： 替换与指定的查找条件一致的数据。每按一次[替换]按钮，光标就会移动到需替换的项目并替换。
・ 全替换： 替换与指定的查找条件一致的所有数据。如果勾选“区分大小写”选择框，可以区分英文大写字
符与小写字符进行查找。
例如，如下所示进行全替换时，
“元件名”为“CR0603”的行的“元件号码”将全部被替换为“2”。
对象读者：用户
SERVICE INFORMATION
37/40
SI1912016C-000 = 操作培训补充资料
7.4.5 “重新排列”选项卡
在“重新排列”选项卡页面可以重新排列行的顺序。“基板”画面与“元件”画面的显示内容不同。
“基板”画面的显示内容
优先级： 此号码决定重新排列的优先级。最多可设定 10 级。
项目： 选择要重新排列的项目。
方向： 选择重新排列的方向，即升序或降序。
重新排列： 进行重新排列。
“元件”画面的内容
删除空行整理： 删除元件数据中的空白行。
以送料器安装号码整理： 按送料器安装号码排列元件数据。
对象读者：用户
SERVICE INFORMATION
38/40
SI1912016C-000 = 操作培训补充资料
8. 其它
8.1 创建元件数据遇到问题时
创建元件数据时，如果出现无法识别或识别不稳定，请与销售代理商或本公司联系。我们会帮助您查明问题所在或创建
样本元件数据。
此时，最好是将实际的元件邮寄给我们。当然也可以根据元件的识别图像创建样本元件数据。
下面，介绍保存图像数据的方法。

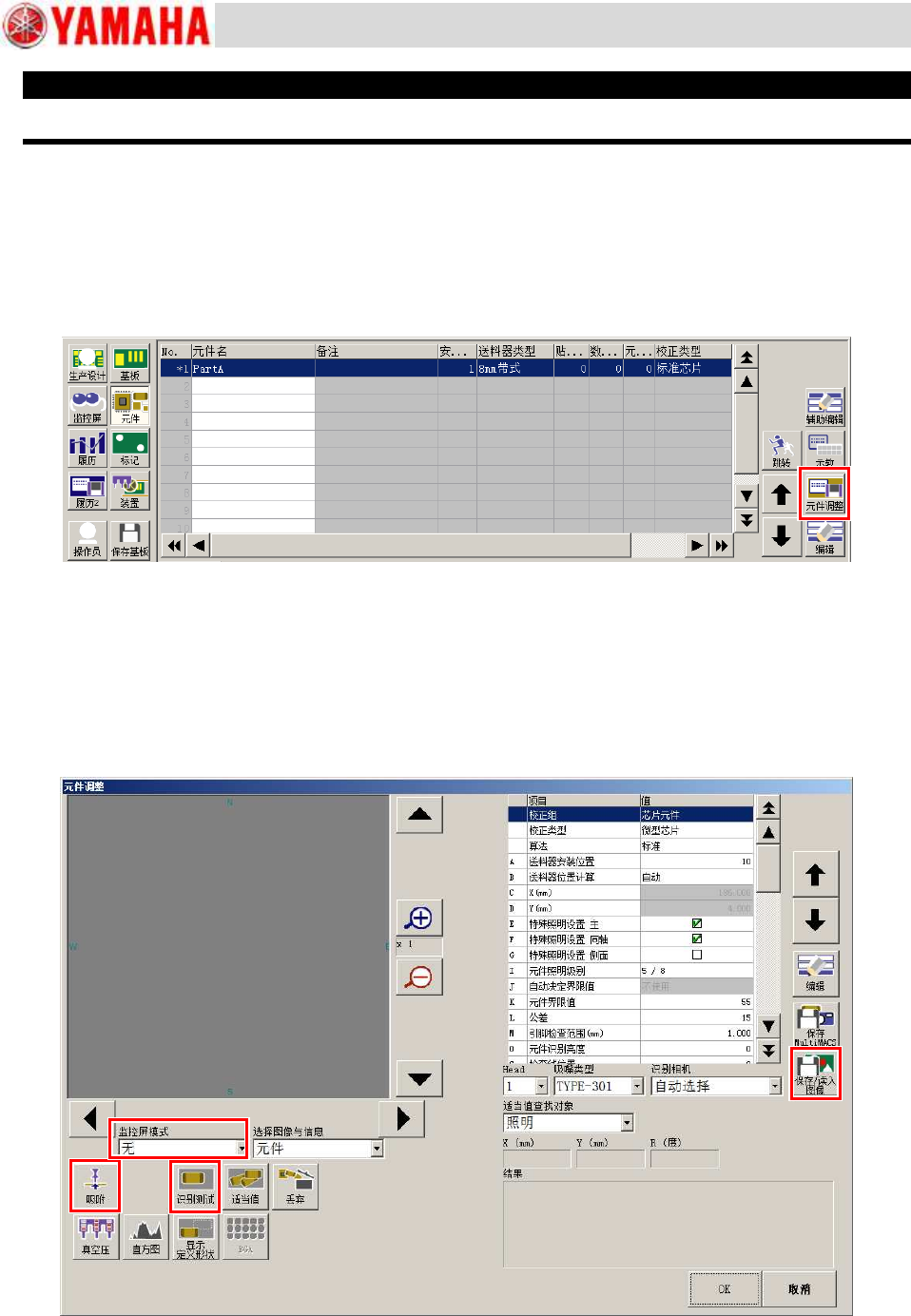

Step 1.
按“元件”画面的[元件调整]按钮。
Step 2.
识别元件并保存图像。
① 按[吸附]按钮，使贴装头吸附元件。
② 将“监控屏模式”选择为“无”。
③ 按[识别测试]按钮，对元件进行识别测试。此时，即使识别结果为 NG，也无妨。
④ 按[保存/读入图像]按钮。
④
③
②
①
