对象读者：用户
SERVICE INFORMATION
31/40
SI1912016C-000 = 操作培训补充资料
7.2 间距扩展
间距扩展是根据拼板间距、个数自动计算拼合基板的拼板位移坐标的功能。

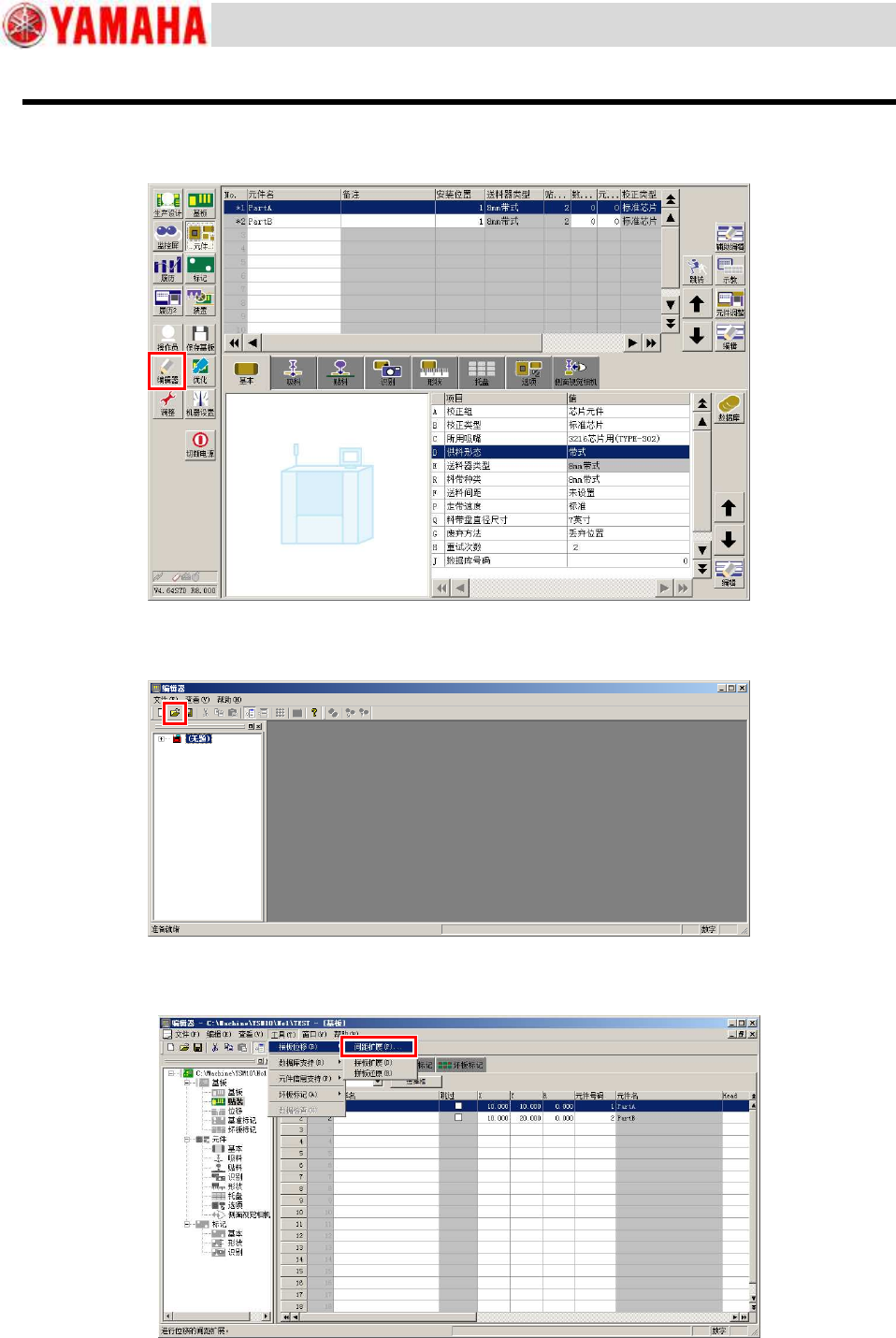

Step 1.
按[编辑器]按钮，打开编辑器画面。
Step 2.
打开要进行间距扩展的基板程序。
Step 3.
从“工具”菜单中选择“拼板位移”-“间距扩展”。
对象读者：用户
SERVICE INFORMATION
32/40
SI1912016C-000 = 操作培训补充资料
Step 4.
输入间距和拼板的个数并按[OK]按钮。
Step 5.
打开“位移”页面，确认已输入了拼板位移的坐标。
Step 6.
如果没有问题，保存基板程序，关闭编辑器画面。
对象读者：用户
SERVICE INFORMATION
33/40
SI1912016C-000 = 操作培训补充资料
7.3 分割元件
元件的使用数非常多时，如果将该元件分由多个送料器供给，会 比只用一个送料器供给的生产效率高。将元件分由多个
送料器供给的功能，称为“分割元件”。
Step 1.
打开编辑器画面，并打开想要分割元件的基板程序。步骤与前述 7.2 间距扩展的 Step1、2 相同。
Step 2.
打开“元件”画面。
Step 3.
将光标对准想要分割的元件并点击鼠标右键，选择“分割元件”。
Step 4.
输入分割数并按[分割]按钮。
Step 5.
打开“元件”页面，确认元件已被分割。
Step 6.
如果没有问题，保存基板程序。
