对象读者：用户
SERVICE INFORMATION
8/40
SI1912016C-000 = 操作培训补充资料
Step 4.
为使相机移动到标记坐标位置，打开示教画面。
此时,若预先将相机移动到标记位置,可便于后述确认标记是否可正常识别。
打开[基板]-“基准标记”选项卡页面，按[示教]按钮。
Step 5.
使相机移动到标记坐标位置。
① 选择移动目标的标记坐标。
② 按[跟踪]按钮。
Step 6.
确认是否可以正常识别标记。
① 打开“标记”画面。
② 选择想要进行识别确认的标记。
③ 按[标记调整]按钮。
①
③
①
②
②
对象读者：用户
SERVICE INFORMATION
9/40
SI1912016C-000 = 操作培训补充资料
Step 7.
进行识别测试。
① 按[标记照明]按钮，调整照明级别，使标记可以清晰可见。
② 按[适当值]按钮，查找最佳界限值。
③ 按数次[识别测试]按钮，确认是否可以正常识别以及识别是否稳定。
＜One Point＞ 识别失败时
识别失败时，请确认下列项目。
・ 设定的照明是否可使标记与基板的反差明显？
・ 设定的标记形状、尺寸是否正确？
・ 设定的表面类型是否正确？
・ 设定的标记检查范围是否过大，标记以外之物是否进入了标记检查范围？
・ 是否按[适当值]查找了最佳界限值？
＜One Point＞ 标记 2 的识别
基准标记是以 2 个标记为 1 组使用的。
即使其中一个标记可以正常识别，另一个标记使用同一数据也有可能无法识别。
因此，请务必对两个标记都进行识别测试，确认可以正常识别。
①
③
②
对象读者：用户
SERVICE INFORMATION
10/40
SI1912016C-000 = 操作培训补充资料
2.4 对贴装坐标进行示教
此处，介绍通过示教输入贴装坐标的方法。一般，基板的贴装坐标与基准标记的坐标在转换基板的 CAD 数据时已经创建，
无需通过示教输入坐标。此处，为了理解基板程序中含有哪些信息而通过示教输入贴装坐标。

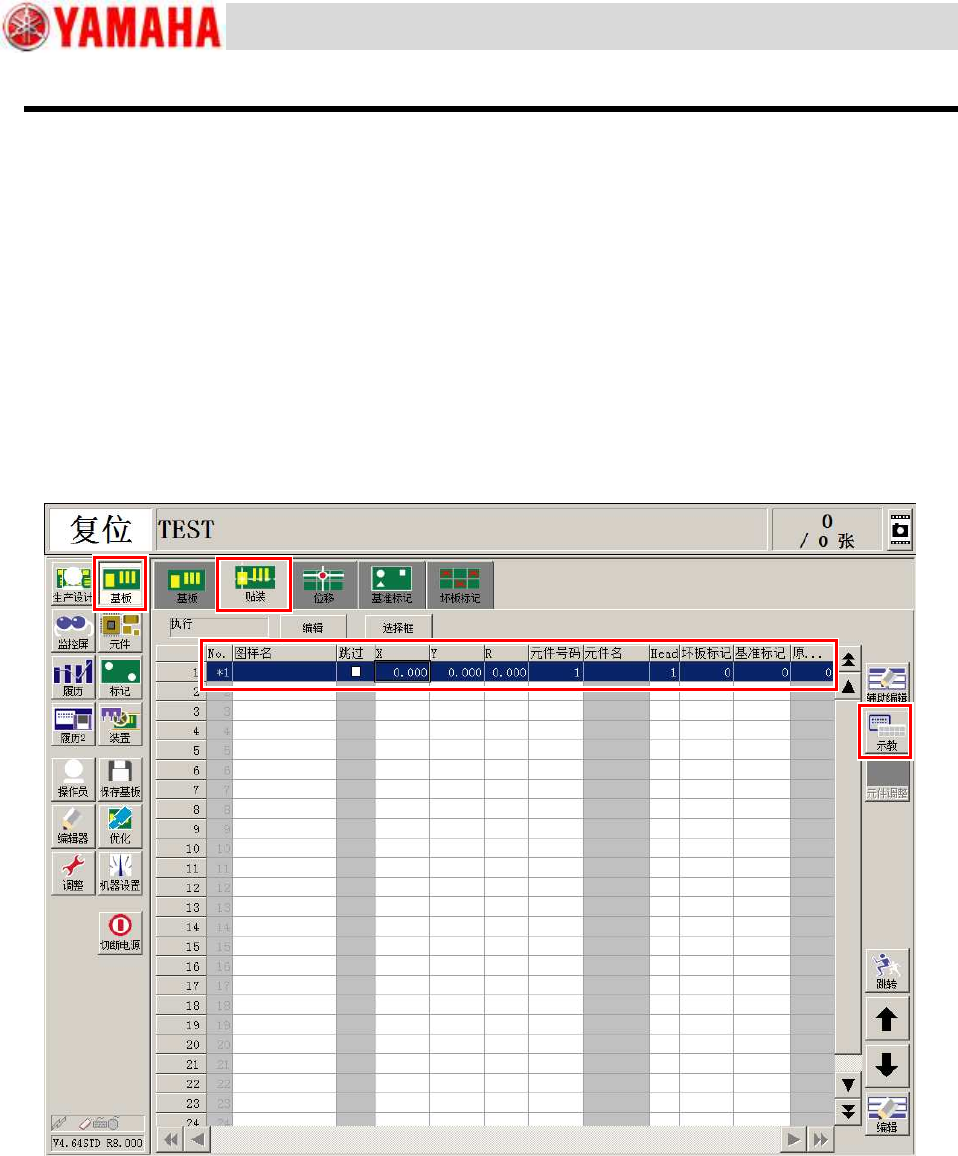

Step 1.
进行示教前的准备。
① 打开“基板”画面。
② 打开“贴装”选项卡页面。
③ 在第 1 行的 X 坐标中输入“0”。(无需输入图样名)
若大致知道目标坐标，也可以输入该坐标值。
元件号码此处以“1”为例。
④ 按[示教]按钮。
②
③
①
④
