对象读者：用户
SERVICE INFORMATION
32/40
SI1912016C-000 = 操作培训补充资料

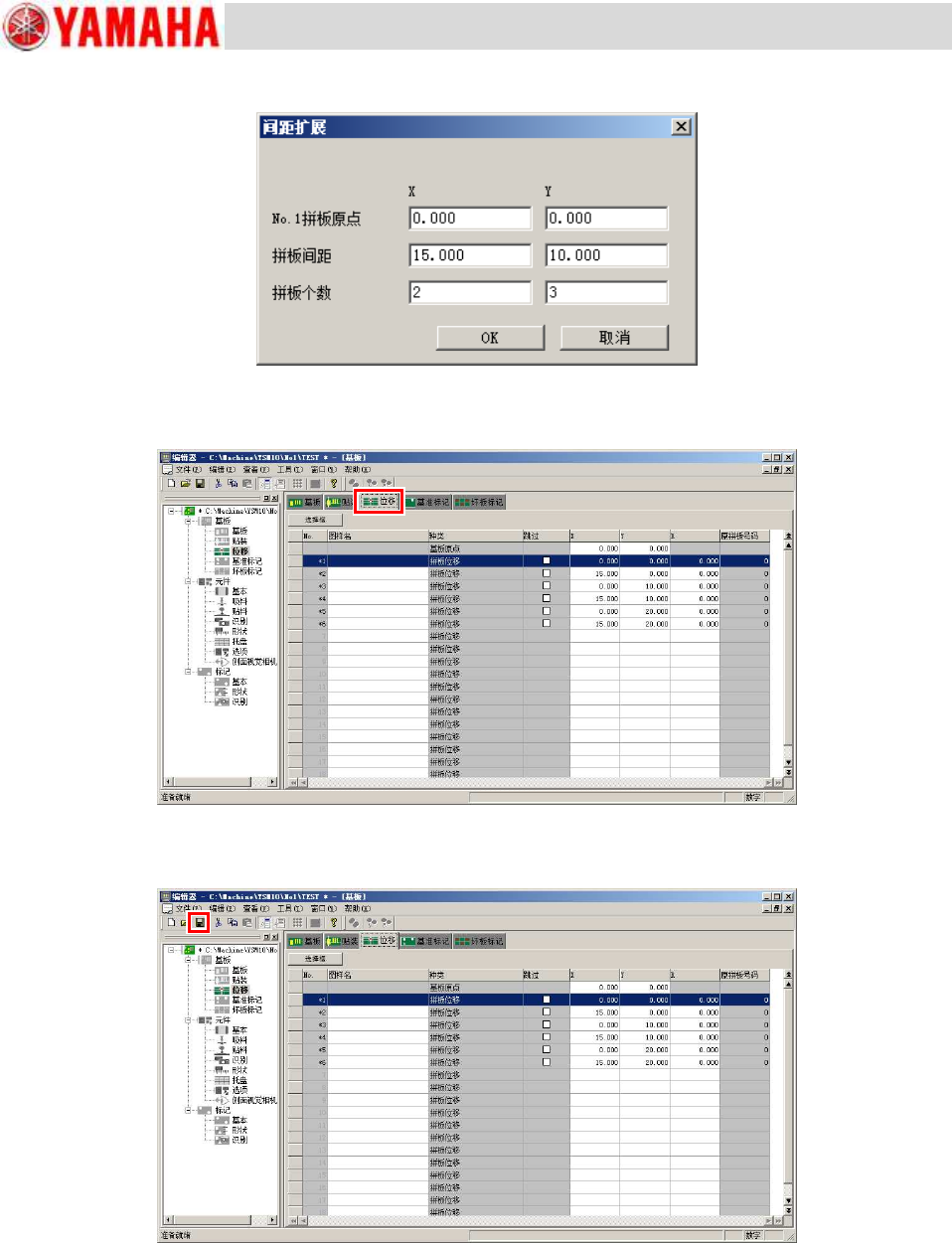

Step 4.
输入间距和拼板的个数并按[OK]按钮。
Step 5.
打开“位移”页面，确认已输入了拼板位移的坐标。
Step 6.
如果没有问题，保存基板程序，关闭编辑器画面。
对象读者：用户
SERVICE INFORMATION
33/40
SI1912016C-000 = 操作培训补充资料

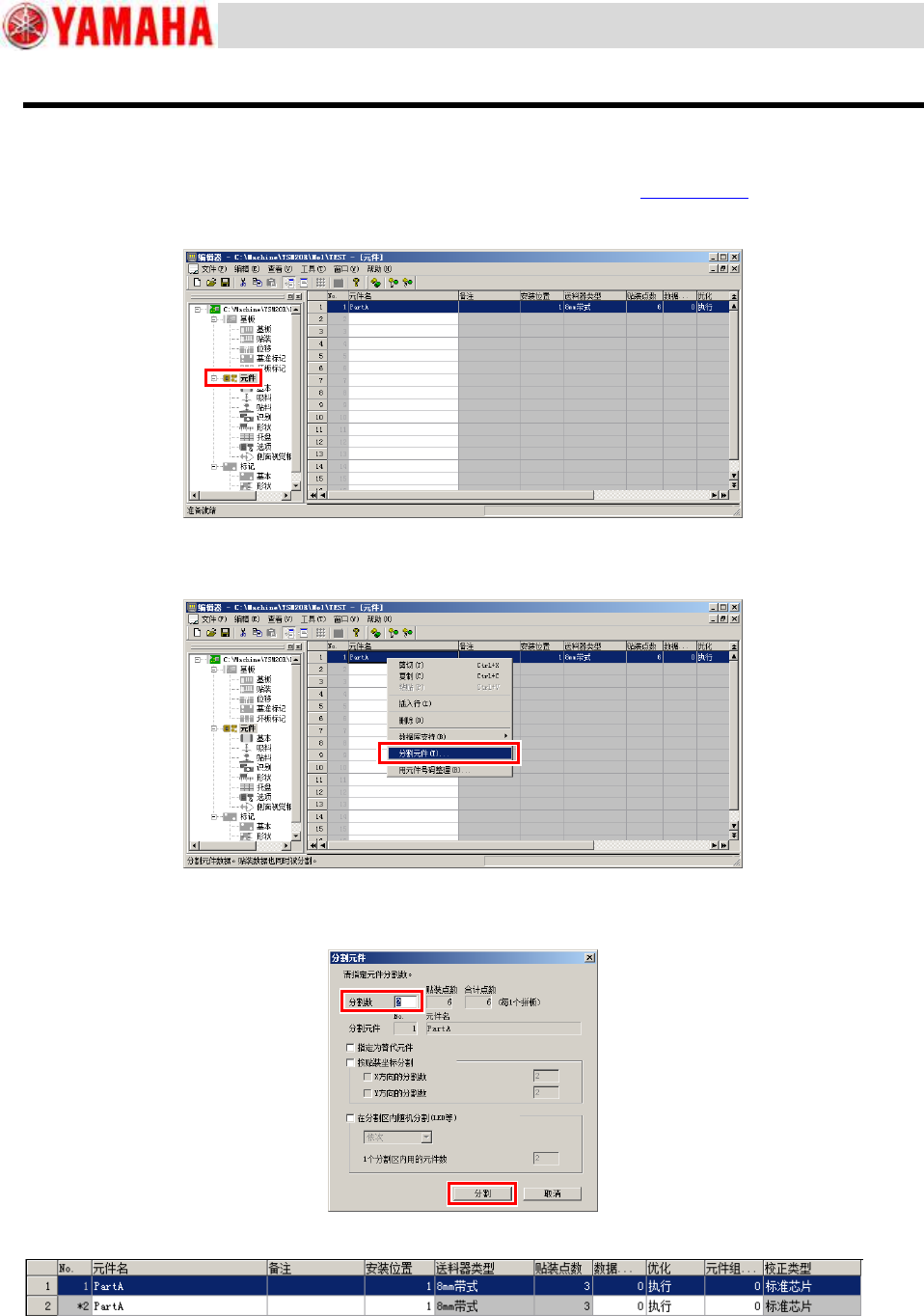

7.3 分割元件
元件的使用数非常多时，如果将该元件分由多个送料器供给，会 比只用一个送料器供给的生产效率高。将元件分由多个
送料器供给的功能，称为“分割元件”。
Step 1.
打开编辑器画面，并打开想要分割元件的基板程序。步骤与前述 7.2 间距扩展的 Step1、2 相同。
Step 2.
打开“元件”画面。
Step 3.
将光标对准想要分割的元件并点击鼠标右键，选择“分割元件”。
Step 4.
输入分割数并按[分割]按钮。
Step 5.
打开“元件”页面，确认元件已被分割。
Step 6.
如果没有问题，保存基板程序。
对象读者：用户
SERVICE INFORMATION
34/40
SI1912016C-000 = 操作培训补充资料

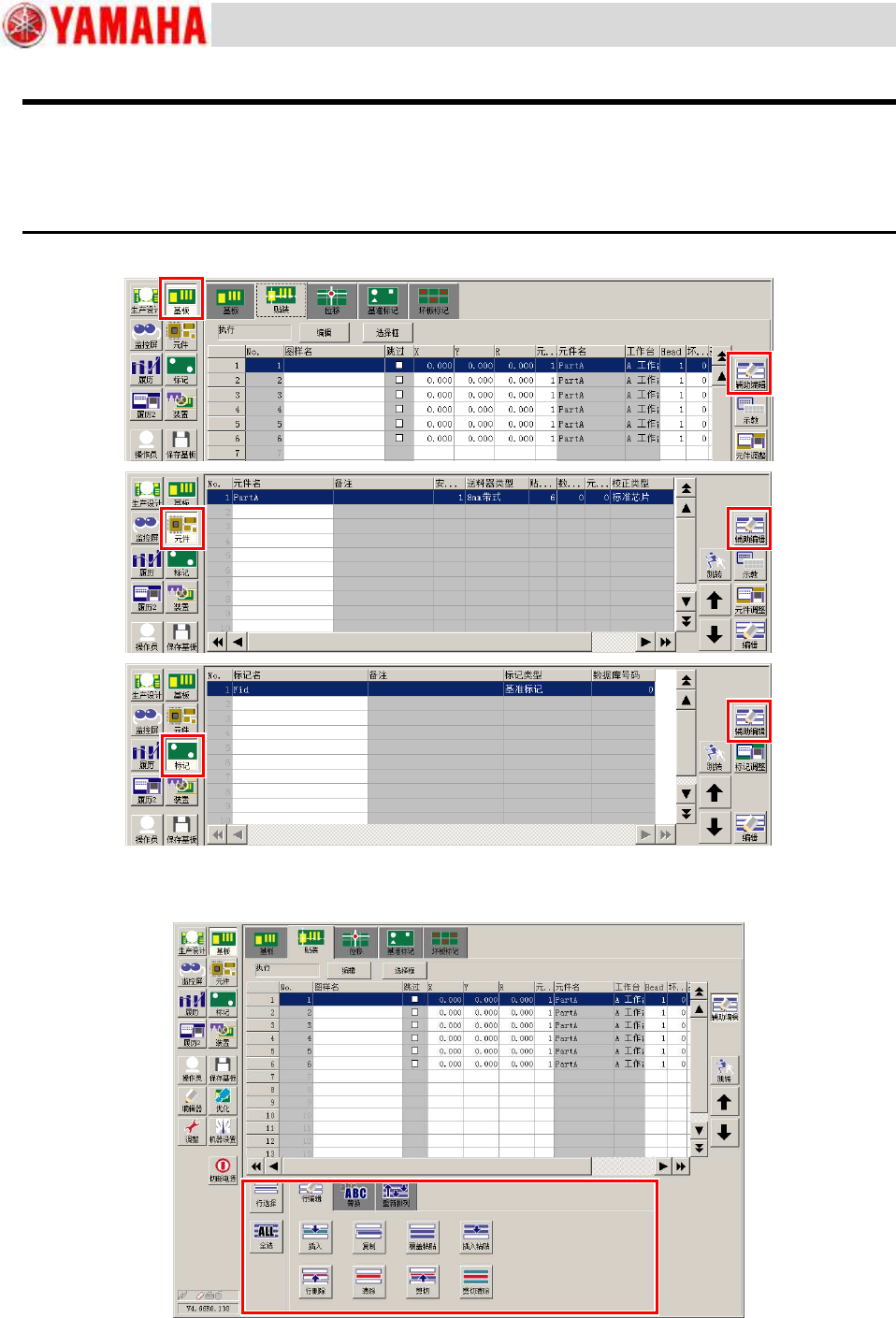

7.4 辅助编辑
辅助编辑是一次性编辑贴装数据、元件数据、标记数据，或删除数据、复制数据等的功能。“基板”、“元件”、“标
记”画面中都有[辅助编辑]按钮。
7.4.1 [辅助编辑]按钮
辅助编辑功能在“基板”、“元件”、“标记”画面中可以使用。为此，各画面中都有[辅助编辑]按钮。
按[辅助编辑]按钮，显示如下图所示的编辑画面。
