对象读者：用户
SERVICE INFORMATION
29/40
SI1912016C-000 = 操作培训补充资料

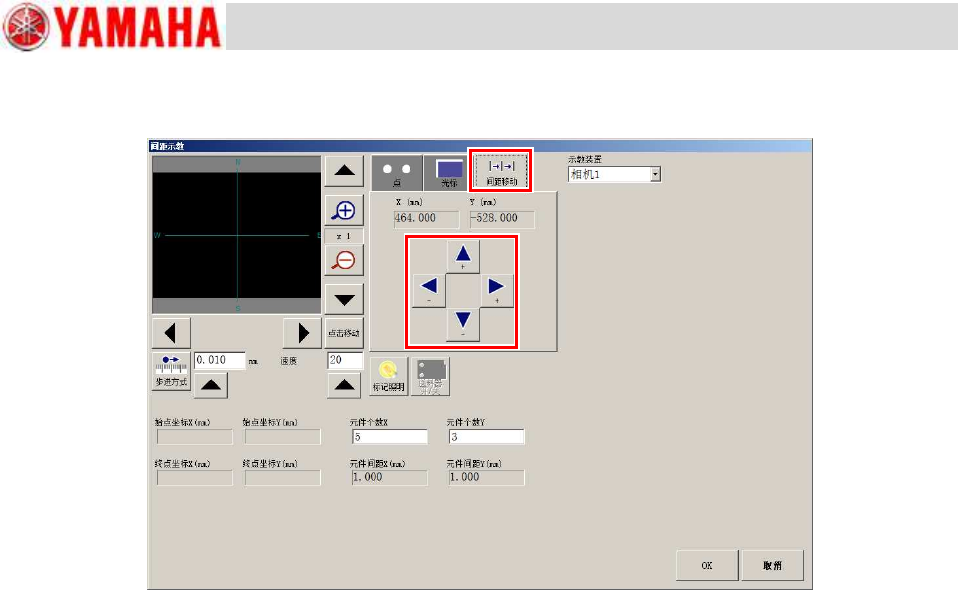

Step 5.
在“间距移动”选项卡页面中可以按计算的间距使相机移动。按箭头按钮，使相机移动，确认计算的
间距是否正确。
对象读者：用户
SERVICE INFORMATION
30/40
SI1912016C-000 = 操作培训补充资料
7. 其它创建基板程序用辅助功能
7.1 组数据
有时可能会有因吸嘴干扰等原因想要在 B 元件之前先贴装 A 元件的情况。此时，可以设定元件组号并进行优化来限制贴
装顺序。

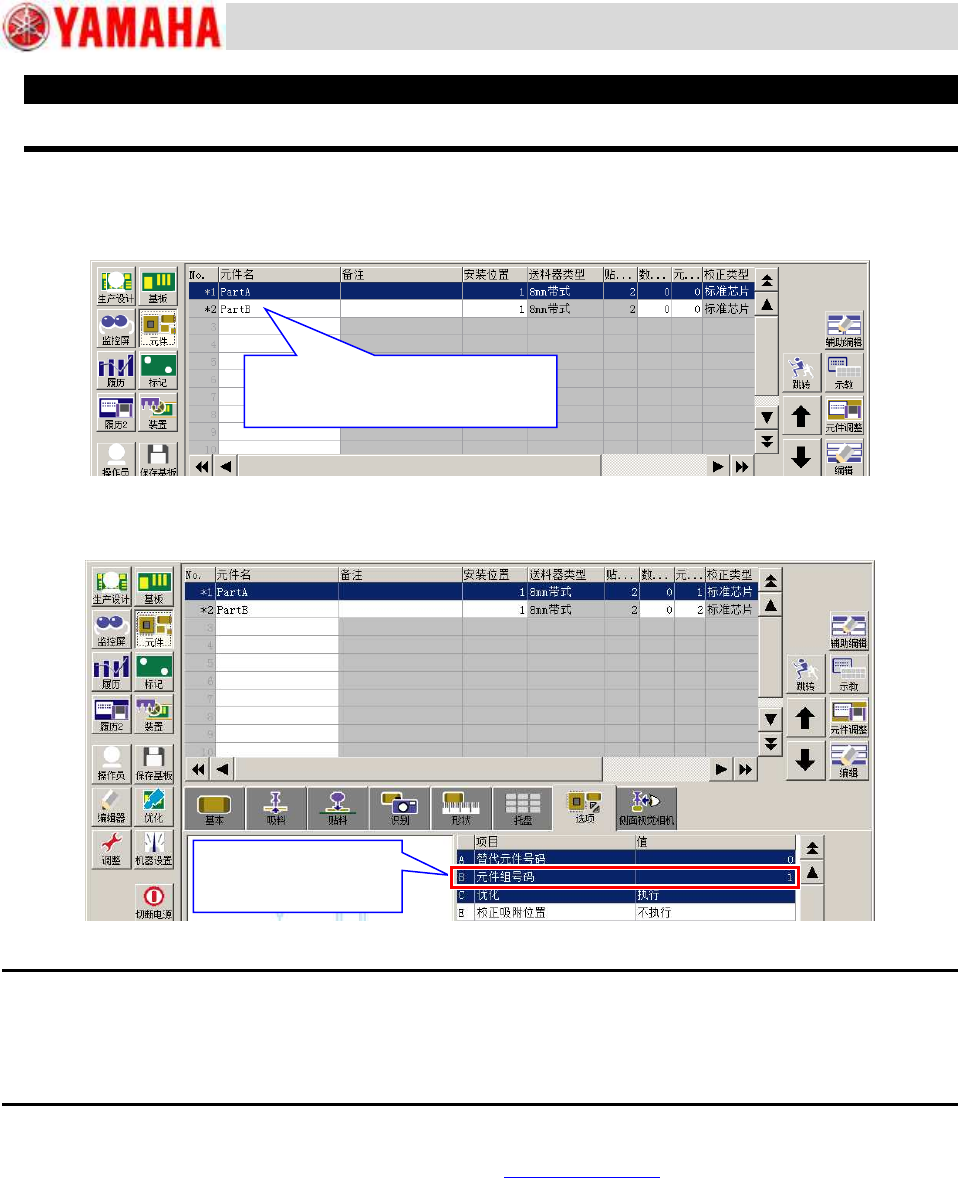

Step 1.
在“元件”画面中确认想要限制贴装顺序的元件。
Step 2.
打开“选项”页面，根据要贴装的顺序分别给各元件指定“元件组号码”。
＜One Point＞ 组号码的指定
元件组号码为 0 时，表示不考虑该元件的贴装顺序。有就是说，在上例中，即使将 PartA 的元件组号码指定为
0，PartB 指定为 1 并进行了优化，贴装顺序也不会变。
此外，如果将组号码按 1、2、3……的顺序指定，对 3 种以上的元件也可以限制贴装顺序。
Step 3.
对对象基板进行优化。关于优化，请参照前述 4.基板程序的优化。
Step 4.
打开[基板] -“贴装”页面，确认贴装顺序是否已变为指定的顺序。
此例中，只要贴装顺序为 PartA 比 PartB 先贴装就没有问题。
此处，以在 PartB 之前先贴装 PartA
为例介绍。
此处将 PartA 指定为 1，
PartB 指定为 2。
对象读者：用户
SERVICE INFORMATION
31/40
SI1912016C-000 = 操作培训补充资料
7.2 间距扩展
间距扩展是根据拼板间距、个数自动计算拼合基板的拼板位移坐标的功能。
Step 1.
按[编辑器]按钮，打开编辑器画面。
Step 2.
打开要进行间距扩展的基板程序。
Step 3.
从“工具”菜单中选择“拼板位移”-“间距扩展”。
