对象读者：用户
SERVICE INFORMATION
21/40
SI1912016C-000 = 操作培训补充资料
5. 拼板扩展
5.1 拼板扩展概要
由多个拼板拼合而成的基板时，使用前述 2.2 中介绍的拼板位移功能，在各拼板反复按照贴装数据进行贴装。拼板扩展
是无需在各拼板反复按照贴装数据进行贴装，而是作为一整张基板将数据转换为效率更高的数据。
拼板扩展是将由多个拼板拼合而成的基板作为一张基板转换数据的方法。因此，在拼板扩展之后需要进行优化。
5.2 进行拼板扩展
Step 1.
准备由多个拼板拼合而成的基板用的基板程序。
在此，以下图所示的基板程序为例。(1 个贴装点、2 个拼板、使用拼板基准标记)
Step 2.
按[编辑器]按钮，启动编辑器。
对象读者：用户
SERVICE INFORMATION
22/40
SI1912016C-000 = 操作培训补充资料

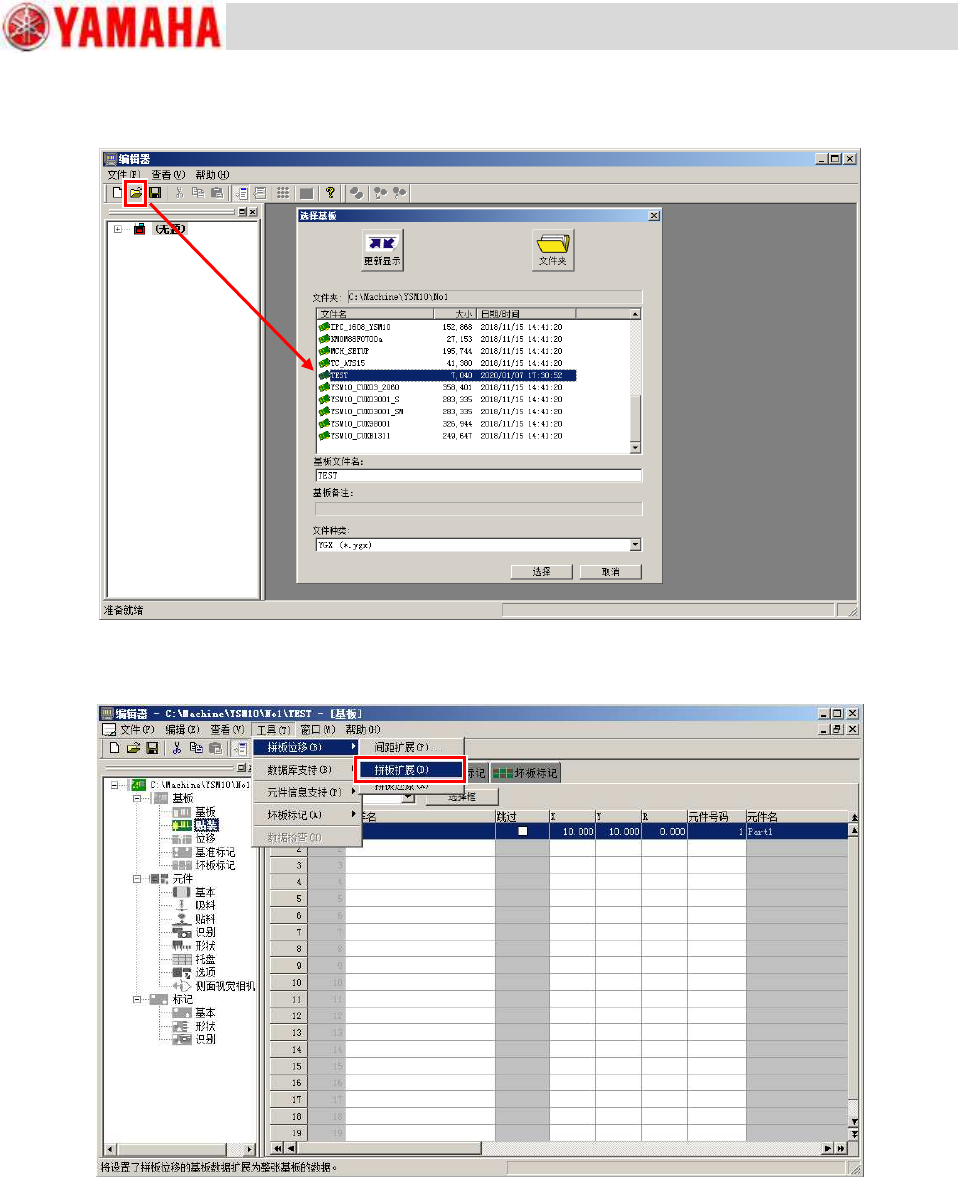

Step 3.
选择要进行拼板扩展的基板程序。
按[打开基板程序]按钮，选择基板程序。
Step 4.
从“工具”菜单中选择“拼板位移”-“拼板扩展”。
Step 5.
选择拼板扩展的类型。
① 选择拼板扩展的类型。
・ 扩展（有参考数据）：进行拼板扩展。扩展后的数据可以还原为原数据。
・ 扩展（无参考数据）：进行拼板扩展。扩展后的数据无法还原为原数据。
・ 还原 ：有参考数据时将扩展后的数据还原为原数据。
对象读者：用户
SERVICE INFORMATION
23/40
SI1912016C-000 = 操作培训补充资料
② 选择扩展类型。如果进行拼板扩展，其它拼板的贴装数据将被添加。此处，选择添加贴装数据时的复制方法。
复制方法有“以拼板为单位”和“以行为单位”2 种。选择哪一种都无妨，因为这之后都需要进行优化。
Step 6.
显示确认对话框后，确认内容并按[是]按钮。
Step 7.
确认数据。与前述 Step.1 的原数据进行比较。
贴装数据增加为 2 个拼板的数据。原数据作为参考数据以“Note”被保留。
因拼板被扩展了，因此只有 1 个拼板。原数据作为参考数据以“Note”被保留。
②
①
