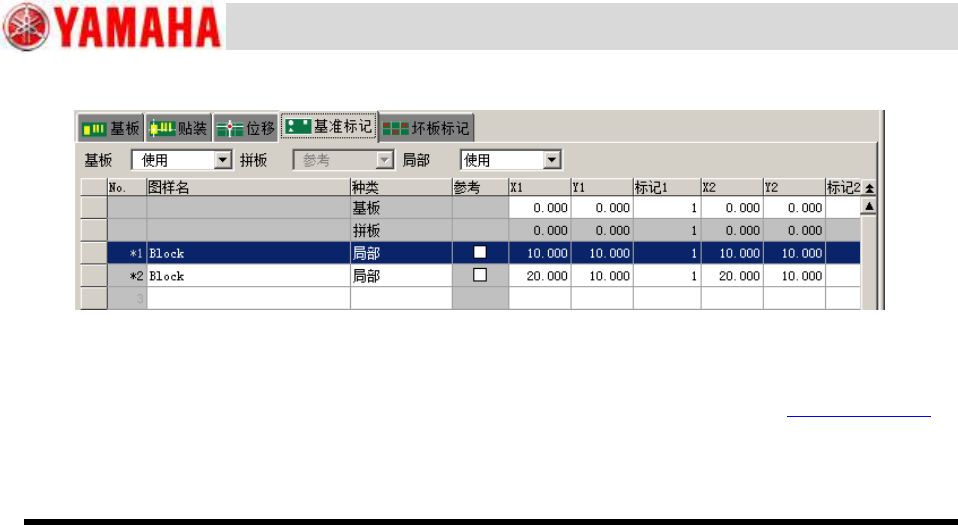

对象读者 ： 用户 SERV ICE I NFORM ATION 24 / 40 SI19120 16C -000 = 操作培训 补充 资料 拼板扩展之后，拼板基准标记被转换为局部基准标记。 Step 8. 进行优化。 进行拼板扩展之后，若不进行优化，将无法保证该数据为贴装效率高的数据。因此，请参考前述 4. 基板程序的优化 进 行优化。 5.3 确认运行动作 打开完成了拼板扩展→优化的基板程序， 进行试生产。 通过 拼板扩展， 部分基…
对象读者：用户
SERVICE INFORMATION
23/40
SI1912016C-000 = 操作培训补充资料

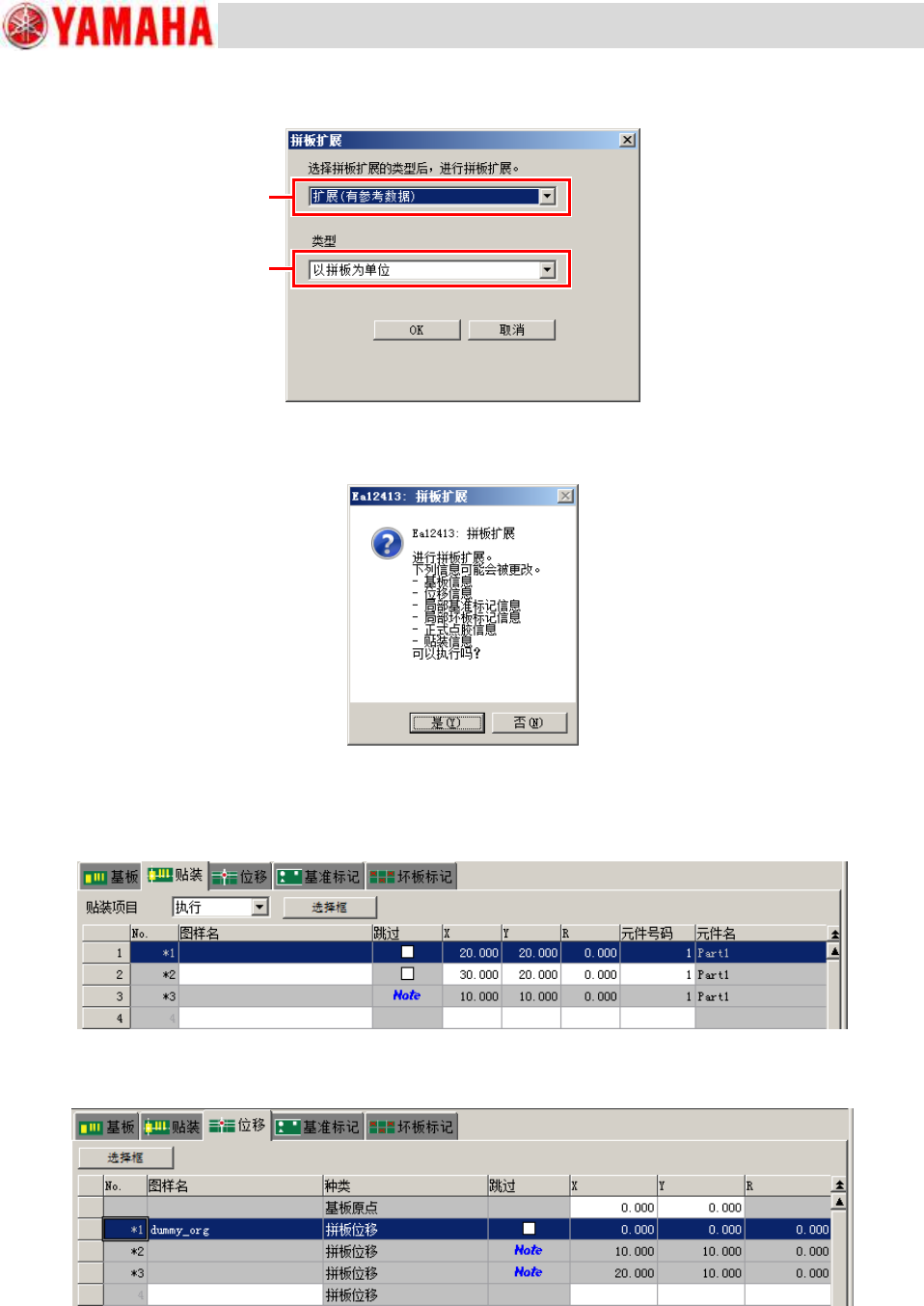

② 选择扩展类型。如果进行拼板扩展，其它拼板的贴装数据将被添加。此处，选择添加贴装数据时的复制方法。
复制方法有“以拼板为单位”和“以行为单位”2 种。选择哪一种都无妨，因为这之后都需要进行优化。
Step 6.
显示确认对话框后，确认内容并按[是]按钮。
Step 7.
确认数据。与前述 Step.1 的原数据进行比较。
贴装数据增加为 2 个拼板的数据。原数据作为参考数据以“Note”被保留。
因拼板被扩展了，因此只有 1 个拼板。原数据作为参考数据以“Note”被保留。
②
①
对象读者：用户
SERVICE INFORMATION
25/40
SI1912016C-000 = 操作培训补充资料

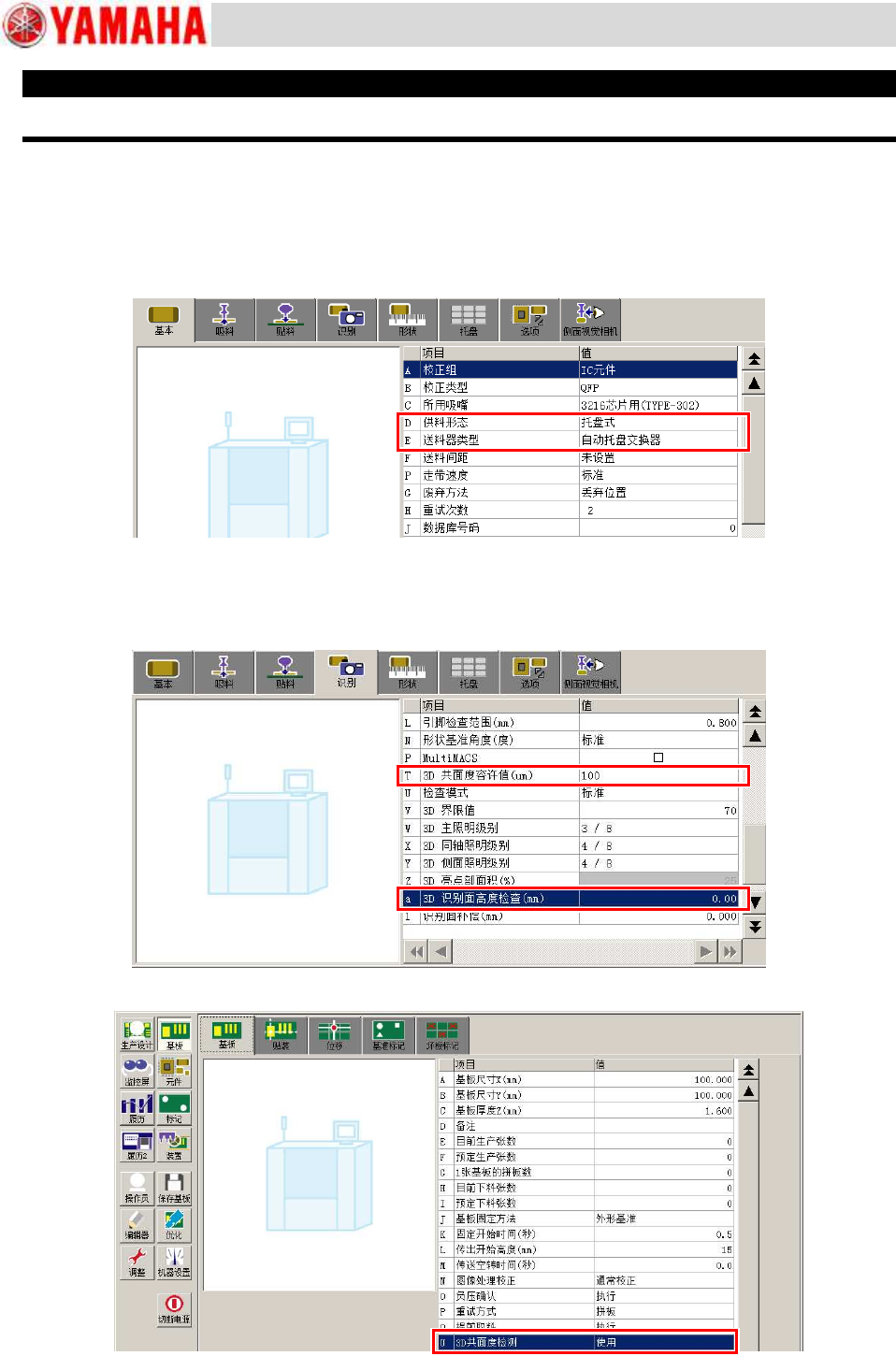

6. 盘装元件的数据创建
6.1 编辑元件数据
Step 1.
编辑元件数据的“基本”选项卡页面的项目。
D 供料形态 ： 选择“托盘式”。
E 送料器类型 ： 选择使用的托盘类型。
sATS、sATSII、sATS30、sATS30NS、AT15、cATS、cAST10 时，选择“自动托盘交换器”。
dYTF 时，选择“外部托盘交换器”。
Step 2.
使用共面度检测器时，编辑“识别”选项卡页面。
T 3D 共面度容许值(um) ：设定引脚的共面度(引脚翘起)的容许值。
a 3D 识别面高度检查(mm) ： 要对 SOP、QFP 判定正反面时设定。一般，输入元件厚度的 70%左右的厚度。
使用共面度检测器时，需将“基板”画面的“基板”选项卡页面中的“U 3D 共面度检测”设定为“使用”。
