Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
39
O Montieren Sie die Halter für die Führungsschiene ([03036928-xx] und [03032179-xx]),
(schmale Halter für BB1, breite für BB2), mit je einer Zylinderschraube mit Innensechskant
M4 x 16-DIN 912 am Hubtisch BB2. Die Halter werden oben bündig mit den seitlichen Grund-
körpern des Hubtisches montiert. Um ein Drehen des Halters zu vermeiden, muss der seitliche
Absatz des Halters an den Grundkörpern außen anliegen.

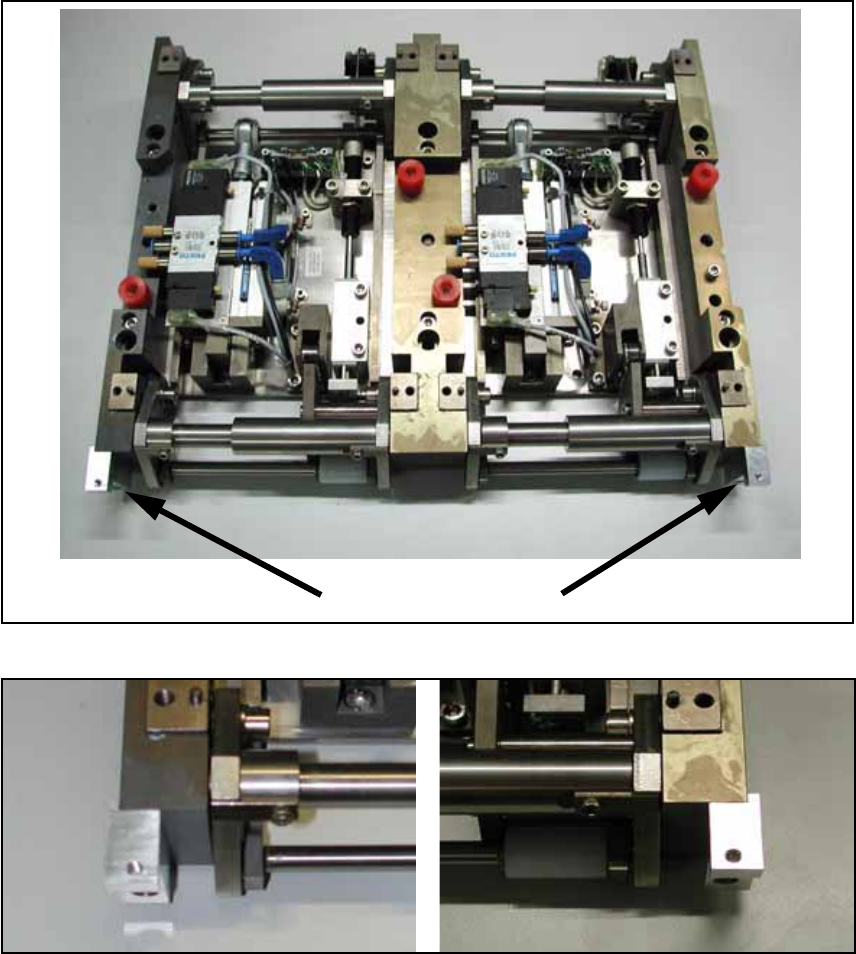

Abb. 24 Halter Führungsschiene
Abb. 25
Halter Führungsschiene links und rechts
Halter Führungsschiene
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
40
O Reinigen Sie die Transportwanne im Bereich der Transportbreitenverstellung mit einem mit
Äthylalkohol benetzten fusselfreien Tuch.
Diese sollte anschließend frei von Fetten sein, da hier der Kabelschlepp mit doppelseitigem
Klebeband befestigt werden soll.
3
3
HINWEIS: Wenn Sie den Hubtisch wieder in den Transport setzen, achten Sie darauf, dass Sie
dabei weder den Transport, den Hubtisch (Gabellichtschranken) oder Kabel/Schläuche beschä-
digen. 3
3
O Setzen Sie den Hubtisch ein. Legen Sie ihn auf die Distanzstücke.
O Entfernen Sie je 3-4 Stege des Kabelkanals im Bereich der Hubtisch-Gabellichtschranken.
O Lösen Sie die Kabelschelle für das Steuerkabel Hubtisch.
3 bis 4 Stege entfernen
für die Ausparung der
Gabellichtschranke
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
41
O Schrauben Sie den Hubtisch, wie in der Grafik dargestellt, auf den Distanzstücken mit sechs
(Doppeltransport) bzw. vier (Einfachtransport) M8 x 70 mm (siehe Abbildung, blau) und zwei
M6 x 80 mm Schrauben (grün) fest.
Abb. 26 Befestigungsschrauben Hubtisch
